Questões sobre Instalacao Elétrica

A figura acima representa a planta baixa de uma dependência de uma residência com sua respectiva instalação elétrica, alimentada com tensão igual a 220 V e desenhada segundo a ABNT. Com relação a essa instalação, julgue os seguintes itens.

Considere que tenha havido aumento de carga no circuito 1, com conseqüente sobreaquecimento leve dos condutores, detectado minutos após a instalação das cargas, sem, contudo, ter havido nenhum tipo de prejuízo aos condutores ou às cargas que o circuito alimenta. Nessa situação, a substituição dos condutores por outros de maior seção transversal é procedimento de manutenção preventiva.

• C. Certo
• E. Errado

Sistemas de compressão formados pela instalação de compressores centrífugos em série ou em paralelo são comumente encontrados em instalações industriais. Acerca desse tipo de instalação, julgue os itens a seguir.

As instalações em paralelo permitem a injeção ou a extração de fluxo em níveis intermediários de pressão.

• C. Certo
• E. Errado

Sistemas de compressão formados pela instalação de compressores centrífugos em série ou em paralelo são comumente encontrados em instalações industriais. Acerca desse tipo de instalação, julgue os itens a seguir.

Instalações em paralelo permitem a realização de resfriamento intermediário do gás para evitar que sejam atingidos níveis exagerados de temperatura ou para reduzir a potência de compressão.

• C. Certo
• E. Errado

A respeito de aterramento, julgue os itens a seguir.

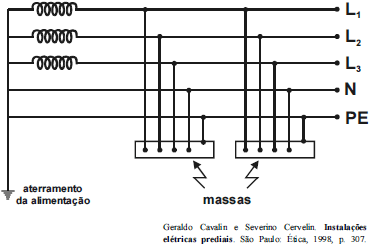

A figura abaixo mostra o esquema de aterramento denominado TN-C-S.

• C. Certo
• E. Errado

A respeito de aterramento, julgue os itens a seguir.

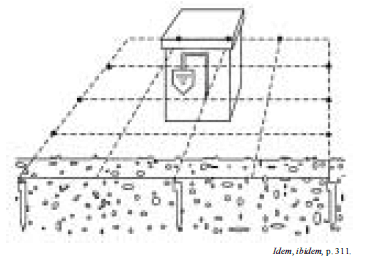

A figura abaixo esquematiza o aterramento denominado malha de terra.

• C. Certo
• E. Errado

Um trabalho de manutenção deverá ser realizado em uma instalação elétrica de alta tensão de uma determinada companhia de energia elétrica. Acerca desse tipo de trabalho, julgue os itens a seguir.

Quando duas ou mais equipes estiverem trabalhando em uma mesma instalação, não é permitida a utilização de aterramento móvel no local, pois esse procedimento pode provocar acidentes irreparáveis ao pessoal das equipes de manutenção.

• C. Certo
• E. Errado

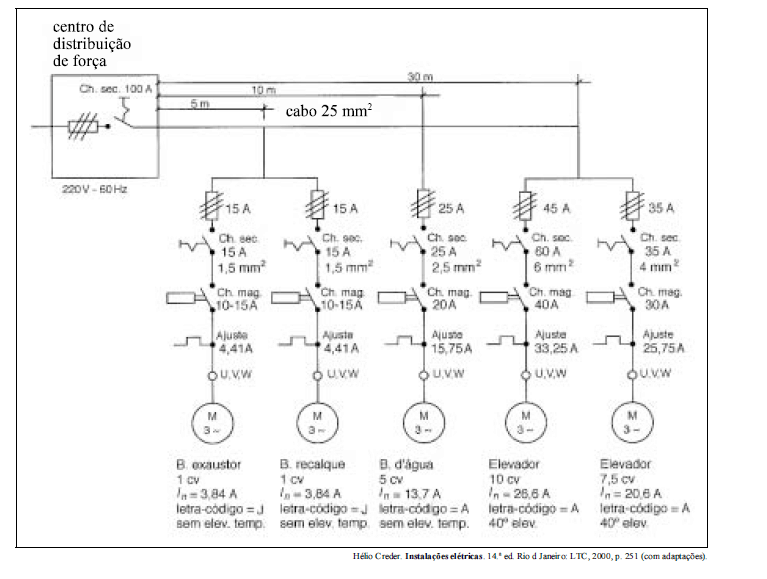

Na figura acima, relativa a uma instalação elétrica que alimenta cinco motores de indução trifásicos, In é a corrente nominal de cada motor. Com relação a essa instalação, julgue os itens que se seguem.

A instalação apresenta relé térmico em cada ramal, todos eles com o mesmo fator de ajuste para a corrente nominal dos motores, pois não há razão para a diferenciação desse fator para motores com baixos valores de potência nominal.

• C. Certo
• E. Errado

Na figura acima, relativa a uma instalação elétrica que alimenta cinco motores de indução trifásicos, In é a corrente nominal de cada motor. Com relação a essa instalação, julgue os itens que se seguem.

É possível combinar os diagramas de controle desses motores de modo que os contatos de força dos contatores, que acionam os dois motores de maior potência, não passem do estado aberto ao estado fechado simultaneamente.

• C. Certo
• E. Errado

A figura acima mostra o diagrama unifilar de parte da instalação elétrica que alimenta os quadros de um condomínio de apartamentos. À luz das prescrições da NBR 5410, julgue os itens subseqüentes, relativos a essa instalação elétrica.

Se a tensão nominal dessa instalação for 380 V, é correto afirmar que ela possui transformadores de corrente auxiliares para a medição de consumo de energia elétrica.

• C. Certo
• E. Errado

A figura acima mostra o diagrama unifilar de parte da instalação elétrica que alimenta os quadros de um condomínio de apartamentos. À luz das prescrições da NBR 5410, julgue os itens subseqüentes, relativos a essa instalação elétrica.

Os condutores de proteção de cada um dos circuitos terminais alimentados pelos quadros QF e QL devem ter origem no aterramento do respectivo quadro, sendo que os aterramentos desses quadros devem ser independentes.

• C. Certo
• E. Errado
