Questões sobre Instalacao Elétrica

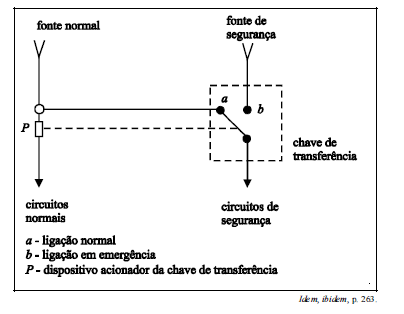

A figura acima mostra o esquema de uma instalação elétrica que possui circuitos normais e circuitos de segurança. A respeito dessa instalação, julgue os itens seguintes.

O esquema mostrado é adequado para a utilização em locais de grande aglomeração de pessoas, como cinemas e grandes lojas, em que a interrupção de circuitos de iluminação ou de elevadores pode comprometer a segurança.

• C. Certo
• E. Errado

A figura acima mostra o esquema de uma instalação elétrica que possui circuitos normais e circuitos de segurança. A respeito dessa instalação, julgue os itens seguintes.

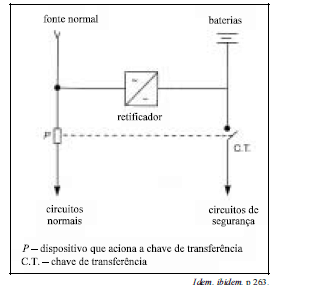

O esquema mostrado na figura a seguir não caracteriza um no-break e difere do esquema mostrado acima em, pelo menos, dois aspectos essenciais.

• C. Certo
• E. Errado

As instalações elétricas de construções civis devem ser projetadas e executadas de forma a garantirem segurança e comodidade para os usuários. Com relação a instalações elétricas, julgue os itens subseqüentes.

Não devem ser utilizados condutores de cobre nas instalações elétricas residenciais, com exceção dos condutores de aterramento e os de proteção.

• C. Certo
• E. Errado

As instalações elétricas de construções civis devem ser projetadas e executadas de forma a garantirem segurança e comodidade para os usuários. Com relação a instalações elétricas, julgue os itens subseqüentes.

Nos circuitos polifásicos e nos monofásicos, a área da seção transversal do condutor neutro deve ser sempre maior que a dos condutores de fase.

• C. Certo
• E. Errado

As instalações elétricas de construções civis devem ser projetadas e executadas de forma a garantirem segurança e comodidade para os usuários. Com relação a instalações elétricas, julgue os itens subseqüentes.

No dimensionamento de condutores pelo critério da capacidade de corrente, a intensidade de corrente elétrica depende somente da potência e da voltagem do circuito.

• C. Certo
• E. Errado

As instalações elétricas de construções civis devem ser projetadas e executadas de forma a garantirem segurança e comodidade para os usuários. Com relação a instalações elétricas, julgue os itens subseqüentes.

As chaves magnéticas são utilizadas em controle remoto, para comandar circuitos elétricos a distância.

• C. Certo
• E. Errado

As instalações elétricas de construções civis devem ser projetadas e executadas de forma a garantirem segurança e comodidade para os usuários. Com relação a instalações elétricas, julgue os itens subseqüentes.

Para maior segurança, nas chaves de faca com porta-fusíveis de circuitos com duas fases e um neutro, oriundos de circuito trifásico, o neutro deve conter fusível.

• C. Certo
• E. Errado

A figura acima representa a planta baixa de uma dependência de uma residência com sua respectiva instalação elétrica, alimentada com tensão igual a 220 V e desenhada segundo a ABNT. Com relação a essa instalação, julgue os seguintes itens.

Os circuitos 1 e 2 alimentam cargas localizadas em outras dependências além da mostrada na figura, sendo o primeiro um circuito de força, e o segundo, um circuito de iluminação.

• C. Certo
• E. Errado

A figura acima representa a planta baixa de uma dependência de uma residência com sua respectiva instalação elétrica, alimentada com tensão igual a 220 V e desenhada segundo a ABNT. Com relação a essa instalação, julgue os seguintes itens.

O circuito 1 é um circuito monofásico a dois condutores, com tensão de 127 V. O circuito 2 é um circuito trifásico a três condutores, com tensão de 220 V.

• C. Certo
• E. Errado

A figura acima representa a planta baixa de uma dependência de uma residência com sua respectiva instalação elétrica, alimentada com tensão igual a 220 V e desenhada segundo a ABNT. Com relação a essa instalação, julgue os seguintes itens.

substituição de um dos dois condutores de retorno que ligam os dois interruptores, caso se constate que ele estava interrompido na caixa de passagem do ponto de luz no teto, é procedimento de manutenção corretiva.

• C. Certo
• E. Errado
