Questões sobre Máquinas Elétricas

Três máquinas elétricas idênticas são instaladas em paralelo. Cada uma consome corrente igual a 8 ∠ 30° [A]. É correto afirmar que a corrente total

• A.



• B.



• C.

  tem módulo igual a 8 A.

• D.

  encontra-se 90° atrasada em relação à tensão de alimentação.

• E.

  encontra-se 60° adiantada em relação à tensão de alimentação.

Um gerador trifásico estrela, balanceado, com 220 V de tensão de linha alimenta uma carga trifásica em estrela, quatro fios, equilibrada, composta por impedâncias iguais a (10 ∠ 45°) Ω. É correto afirmar que

• A.

  a potência aparente total é igual à potência ativa total.

• B.

  a potência ativa total é maior que a potência reativa total.

• C.

  a potência reativa total é igual à potência ativa total.

• D.

  o fator de potência total é maior que 0,8.

• E.

  o fator de potência total é menor que 0,5.

No motor monofásico com capacitor permanente, são funções do capacitor,

• A.

  aumentar a impedância do enrolamento principal e reduzir a reatância do enrolamento auxiliar.

• B.

  aumentar a impedância do enrolamento principal e desligar o enrolamento auxiliar quando a rotação atingir 75% do seu valor nominal.

• C.

  produzir o deslocamento de fase para a partida do motor e reduzir o seu fator de potência.

• D.

  produzir o deslocamento de fase para a partida do motor e aumentar o seu fator de potência.

• E.

  aumentar a reatância do enrolamento principal e reduzir o seu fator de potência.

Em um motor elétrico, a relação do número de bobinas de um enrolamento meio imbricado comparado ao número de ranhuras do estator é:

• A.

  1/1.

• B.

  1/2.

• C.

  1/3.

• D.

  2/1.

• E.

  3/1.

A respeito de uma máquina síncrona, que opera em condições de sub-excitamento, afirma-se que as suas potências ativa e reativa são

• A. maior e menor que zero, respectivamente.
• B. menor e maior que zero, respectivamente.
• C. maiores que zero.
• D. menores que zero.
• E. iguais a zero.

• A.

  90

• B.

  80

• C.

  70

• D.

  60

• E.

  50

Um grupo gerador de emergência é constituído de um alternador acionado por um motor a diesel, cujas características são:

• a queima de 1 litro de óleo diesel produz 40 MJ de trabalho útil na ponta do eixo do motor;

• capacidade reservatório de combustível do motor a diesel: 10 L;

• perdas entre o motor e o gerador: 5%; e

• rendimento do gerador: 90%.

Nessa situação, e considerando que, no instante inicial, o reservatório estava com sua capacidade máxima, qual a autonomia, em horas, do grupo gerador para atender a uma carga puramente resistiva de 20 kW?

• A.

  3,50

• B.

  4,25

• C.

  4,75

• D.

  5,25

• E.

  6,50

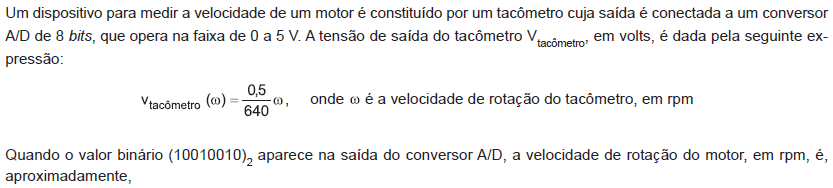

• A.

  1.100

• B.

  2.480

• C.

  2.850

• D.

  3.650

• E.

  7.100

• A. I.
• B. II.
• C. III.
• D. I e II.
• E. I e III.

Em relação aos motores elétricos de corrente contínua, dentre suas principais características técnicas de utilização, funcionamento e emprego, destacam-se os motores

• A.

  em derivação, os quais não podem operar em vazio, pois a sua velocidade tenderia a aumentar indefinidamente.

• B.

  em derivação que, sob tensão constante, desenvolvem uma velocidade variável de acordo com a carga.

• C.

  série, nos quais o campo está em paralelo com o indutor e diretamente ligado à fonte de alimentação.

• D.

  compostos, nos quais o campo é constituído de duas bobinas, uma ligada em série, e a outra, em paralelo com o indutor.

• E.

  compostos, os quais diferem dos motores em derivação devido a apenas este possuir um elevado conjugado de partida.
