Questões sobre Processamento Digital de Sinais

Com relação aos conceitos de teoria de controle e técnicas de processamento de sinais, julgue os próximos itens.

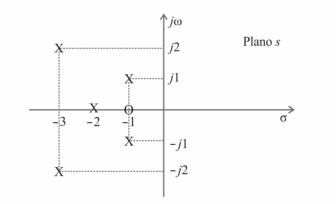

Se a figura abaixo representa o mapa de polos (identificados por ‘x’) e zeros (identificados por ‘0’) de uma função de transferência em malha fechada de um sistema dinâmico linear, então o sistema é estável e gera uma saída com amplitude não nula, em regime permanente, quando a entrada é uma função do tipo degrau.

• C. Certo
• E. Errado

Com relação aos conceitos de teoria de controle e técnicas de processamento de sinais, julgue os próximos itens.

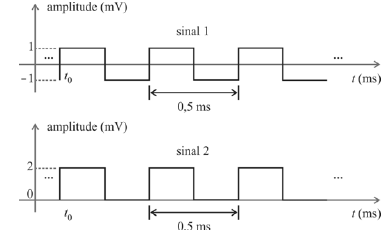

Se os sinais 1 e 2 ilustrados abaixo, de mesma amplitude pico-a-pico, fase e período, forem processados por um osciloscópio digital de 1 GHz de largura de faixa e canais de aquisição com acoplamento CC, então as suas transformadas rápidas de Fourier (FFT) serão iguais.

• C. Certo
• E. Errado

Acerca de processamento de sinais, julgue os itens que se seguem. No processo de aquisição de um sinal analógico, o filtro anti-aliasing é ajustado para a seletividade de frequência do tipo passa-baixa.

• C. Certo
• E. Errado

Acerca de processamento de sinais, julgue os itens que se seguem. Em um sistema de aquisição de sinais padrão, o transdutor é o dispositivo responsável por transformar uma grandeza física em um sinal elétrico.

• C. Certo
• E. Errado

Acerca de processamento de sinais, julgue os itens que se seguem. Um sinal de áudio é classificado como unidimensional, pois apresenta somente uma variável independente.

• C. Certo
• E. Errado

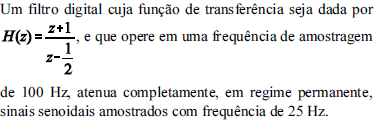

Julgue os itens subsequentes, com relação a processamento digital de sinais.

• C. Certo
• E. Errado

Julgue os itens subsequentes, com relação a processamento digital de sinais.

• C. Certo
• E. Errado

Julgue os itens subsequentes, com relação a processamento digital de sinais.

Para que o algoritmo da transformada rápida de Fourier possa ser aplicado a um sinal amostrado x[n], é necessário que o número de amostras desse sinal seja dado por 2k, em que k é um número inteiro.

• C. Certo
• E. Errado

Julgue os itens subsequentes, com relação a processamento digital de sinais.

Se um sinal contínuo tem componentes espectrais com amplitudes significativas somente até a frequência de 20 kHz, então, para que o critério de amostragem de Nyquist seja satisfeito, a frequência mínima de amostragem deve ser igual a 20 kHz.

• C. Certo
• E. Errado

Assinale a opção correta a respeito dos conversores A/D e D/A e das tecnologias envolvidas.

• A.

  Um conversor A/D de 8 bits utilizado para digitalizar uma escala de 0 a 15 V possui resolução de 0,0328 V.

• B.



• C.

  O conversor D/A com resistores de peso binário é utilizado para entradas com um grande número de bits dadas a sua velocidade e a facilidade de sua implementação com resistores comerciais.

• D.

  Segundo o teorema de Nyquist, se a frequência de amostragem de um sinal a ser digitalizado for superior à metade da máxima frequência existente no sinal, não haverá perda de informação no processo de quantização do sinal analógico.

• E.

  O uso das chaves de corrente é uma estratégia utilizada para a diminuição do tempo de estabilização após a comutação das chaves na entrada dos conversores D/A.
