Questões sobre Proteção do Sistema de Energia

São conhecidas as seguintes grandezas para o circuito de uma carga monofásica, alimentada por um condutor de fase e um condutor de neutro:

− IB = 20,0 [A], como a corrente de projeto do circuito.

− IZ = 30,0 [A], como a capacidade de condução de corrente dos condutores do circuito, em uma dada forma de instalação.

Nessas condições, apresenta corretamente o emprego de dispositivos de proteção contra curtos-circuitos e sobrecargas, considerando a coordenação com os demais elementos do circuito:

• A. Podem ser aplicados dois fusíveis, cada um com corrente nominal de 12,0 [A], um no condutor de fase e um no condutor de neutro do circuito. Os fusíveis são instalados ambos a montante dos cabos de alimentação da carga.
• B. Pode ser aplicado um fusível, com corrente nominal de 30,0 [A], no condutor de fase do circuito. O fusível deve ser instalado a jusante do cabo de alimentação de fase, no ponto de ligação à carga.
• C. Podem ser aplicados dois disjuntores, cada um com corrente nominal de 12,0 [A], um no condutor de fase e um no condutor de neutro do circuito. Os disjuntores são instalados a montante do cabo de alimentação do circuito.
• D. Pode ser aplicado um disjuntor, com corrente nominal de 30,0 [A], no condutor de fase do circuito. O disjuntor deve ser instalado a montante do cabo de alimentação da fase do circuito.
• E. Podem ser aplicados dois disjuntores em paralelo, cada um com corrente nominal de 15,0 [A]. Os disjuntores são instalados a montante do cabo de alimentação da fase do circuito.

Um engenheiro deseja efetuar o dimensionamento de um sistema de proteção contra descargas atmosféricas, pelo método de Franklin, em uma edificação que possui 19 [m] de altura. Para tanto, consultou a norma vigente e deparou-se com a tabela abaixo.

Dado que o nível de proteção pretendido pelo engenheiro é II e que o raio de proteção é de 4 [m], a altura da haste aterrada, em relação ao plano que se quer proteger, supondo que se possa construir uma haste personalizada, com a altura desejada é, em [m], igual a

• A. 3,0.
• B. 1,0.
• C. 2,0.
• D. 0,5.
• E. 4,0.

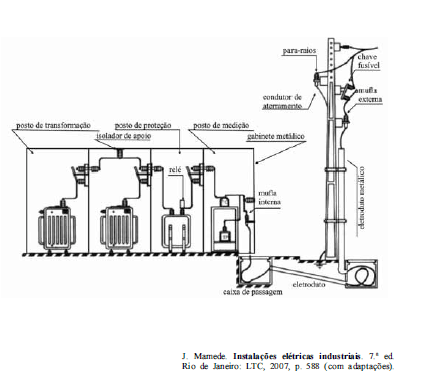

Considerando a figura apresentada, que ilustra uma subestação trifásica com alimentação de 13,8 kV e saída de 380/220 V, julgue os itens a seguir.

O relé, mostrado no posto de proteção, é de ação indireta.

• C. Certo
• E. Errado

Acerca de malhas de terra em subestações, julgue os próximos itens. O dimensionamento da malha de terra de uma subestação depende da camada de brita adicionada, o que dificulta a distribuição de correntes no solo em caso de curto-circuito.

• C. Certo
• E. Errado

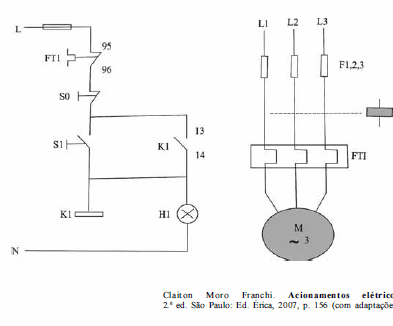

Considerando a figura apresentada, que ilustra os circuitos de comando e de força de um motor de indução trifásico, julgue os próximos itens.

Se o botão S0 for pressionado ou o relé indicado por FT1 atuar, o motor será desligado.

• C. Certo
• E. Errado

A respeito de segurança em instalações elétricas e serviços que envolvam eletricidade, julgue os itens subsequentes. No que diz respeito a medidas de proteção coletiva, o aterramento das instalações elétricas deve ser executado conforme regulamentação estabelecida pelos órgãos competentes nacionais. No entanto, na ausência dessa regulamentação, poderá ser seguida norma internacional pertinente.

• C. Certo
• E. Errado

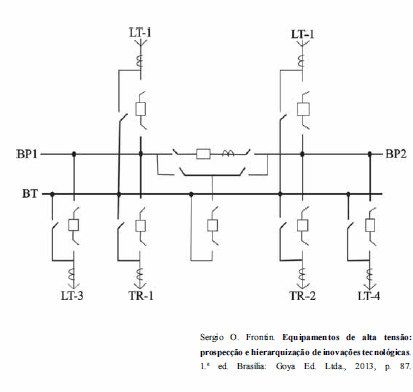

A figura apresentada ilustra o diagrama unifilar do esquema de arranjo de uma subestação caracterizada como uma configuração em barra principal seccionada e barra de transferência. Considerando essas informações e a figura, julgue os itens subsequentes.

No diagrama apresentado não há simbologia indicativa dos locais na subestação onde são conectados os transformadores de potencial, necessários, por exemplo, para alimentar relés de proteção.

• C. Certo
• E. Errado

A figura apresentada ilustra o diagrama unifilar do esquema de arranjo de uma subestação caracterizada como uma configuração em barra principal seccionada e barra de transferência. Considerando essas informações e a figura, julgue os itens subsequentes.

Todos os para-raios em subestações com esse tipo de arranjo são instalados nas barras principais, indicadas na figura por BP1 e BP2.

• C. Certo
• E. Errado

A respeito de motores elétricos de indução e de circuitos de distribuição para instalações de força motriz, julgue os próximos itens. No sistema de aterramento com esquema TN, um ponto da alimentação é diretamente aterrado, sendo a massa do motor ligada a esse ponto por meio de condutor de proteção.

• C. Certo
• E. Errado

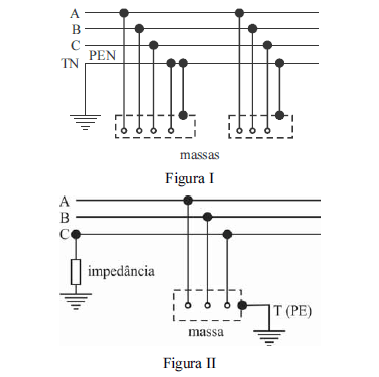

Considerando as figuras I e II, que apresentam dois diferentes esquemas de aterramento, julgue os itens a seguir.

Ao se adotar o esquema de aterramento mostrado na figura II, é obrigatório o uso de dispositivo supervisor de isolamento com alerta sonoro e(ou) visual.

• C. Certo
• E. Errado
