Questões sobre Proteção do Sistema de Energia

Com relação ao processo de conversão eletromecânica de energia, julgue os itens que se seguem. No processo de conversão de energia, os dispositivos de medida e de controle, frequentemente referidos como transdutores, operam sob condições lineares de entrada e saída.

• C. Certo
• E. Errado

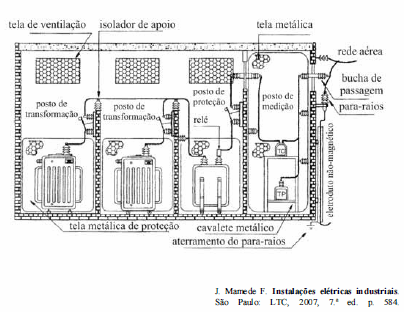

A localização de uma subestação deve permitir o fácil acesso a pessoas, materiais e equipamentos, para operação e manutenção, bem como deve possuir dimensões adequadas, ventilação e iluminação natural ou artificial compatíveis com a operação e a manutenção. Considerando essas informações e a figura acima, que ilustra a vista frontal de uma subestação trifásica abrigada, julgue os itens a seguir.

Para a proteção contra choque elétrico por contato indireto, cada elemento da subestação, como para-raios, carcaça de transformador, grades e suportes metálicos, deve ter seu aterramento individualizado, interligado às suas respectivas malhas de terra.

• C. Certo
• E. Errado

A localização de uma subestação deve permitir o fácil acesso a pessoas, materiais e equipamentos, para operação e manutenção, bem como deve possuir dimensões adequadas, ventilação e iluminação natural ou artificial compatíveis com a operação e a manutenção. Considerando essas informações e a figura acima, que ilustra a vista frontal de uma subestação trifásica abrigada, julgue os itens a seguir.

Os relés buchholz têm a finalidade de sinalizar o painel de controle e acionar o equipamento de proteção quando há gás no interior do transformador.

• C. Certo
• E. Errado

Julgue os itens subsecutivos, acerca de para-raios e centelhadores. Para-raios com resistores não lineares de carbonato de silício não necessitam de gaps em série devido às características do material, diferentemente dos para-raios de óxido de zinco.

• C. Certo
• E. Errado

Julgue os itens subsecutivos, acerca de para-raios e centelhadores. Se um para-raios de óxido de zinco opera na região TOV (transient over voltage), então uma pequena variação na tensão implica em grande variação de corrente. Na região de proteção do para-raios contra descargas atmosféricas, a corrente apresenta relação aproximadamente linear com a tensão.

• C. Certo
• E. Errado

Julgue os itens subsecutivos, acerca de para-raios e centelhadores. O para-raios, ao passar pela tensão disruptiva à frequência nominal, deixa de ser um isolador e passa a funcionar como condutor, ao descarregar parte da corrente para o solo.

• C. Certo
• E. Errado

Julgue os itens subsecutivos, acerca de para-raios e centelhadores. Em para-raios com gap e resistor não linear, um conjunto de subgaps realiza o fracionamento do arco, de modo a controlar o processo de formação da descarga e sua extinção.

• C. Certo
• E. Errado

O avanço tecnológico dos dispositivos semicondutores, tais como diodos, tiristores e conversores de frequência, possibilitou o desenvolvimento de diversos equipamentos na área de controle de máquinas elétricas e qualidade de energia dentre outras. Considere os dispositivos: disjuntor termomagnético, fusível ultra-rápido, fusível NH, relé-térmico e contatora. Qual desses dispositivos deve ser empregado para a proteção contra curto-circuito dos dispositivos semicondutores supracitados?

• A. Disjuntor termomagnético
• B. Fusível ultra-rápido
• C. Fusível NH
• D. Relé-térmico
• E. Contatora

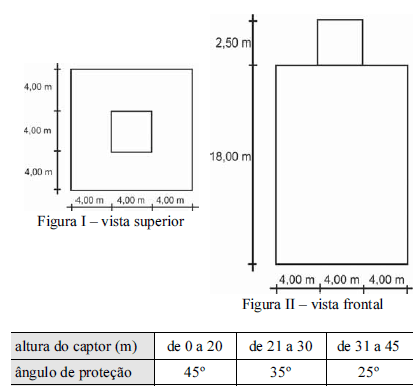

As figuras I e II acima mostram, esquematicamente, as vistas superior e frontal de um edifício residencial, para o qual se projetou um sistema de proteção contra descargas atmosféricas (SPDA). Nesse sistema, será utilizado um captor tipo Franklin instalado em haste metálica com 3,50 m de comprimento e fixado no ponto central mais alto do edifício. A tabela, por sua vez, apresenta dados extraídos da norma NBR 5419 referentes ao ângulo de proteção de um SPDA pelo método Franklin e à altura do captor com relação ao solo para projetos residenciais. Tendo como referência essas informações, julgue os itens a seguir.

Se projetado e instalado adequadamente, um SPDA impedirá completamente a ocorrência de descargas atmosféricas na edificação.

• C. Certo
• E. Errado

As figuras I e II acima mostram, esquematicamente, as vistas superior e frontal de um edifício residencial, para o qual se projetou um sistema de proteção contra descargas atmosféricas (SPDA). Nesse sistema, será utilizado um captor tipo Franklin instalado em haste metálica com 3,50 m de comprimento e fixado no ponto central mais alto do edifício. A tabela, por sua vez, apresenta dados extraídos da norma NBR 5419 referentes ao ângulo de proteção de um SPDA pelo método Franklin e à altura do captor com relação ao solo para projetos residenciais. Tendo como referência essas informações, julgue os itens a seguir.

O SPDA em tela protegerá toda a estrutura do edifício.

• C. Certo
• E. Errado
