Em subestações há para-raios, transformadores de potencial (TPs) e transformadores de corrente (TCs), entre outros equipamentos. Acerca desse assunto, julgue os itens que se seguem.

A corrente de descarga máxima de um para-raios que protege um transformador de potência dependerá da tensão residual do para-raios.

• C. Certo
• E. Errado

As informações a seguir serão utilizadas para responder às questões de números 49 e 50.

Um equipamento é alimentado por uma bateria de 12V, 30Ah, com limite máximo de descarga por hora igual a 30%. As cargas por ela alimentadas possuem as seguintes características:

C1 e C2: consumo nominal = 0,5A

C3: potência nominal = 100W

C4: resistência = 0,8Ω

Pretende-se proteger cada carga com um fusível. Os tipos de fusíveis disponíveis são: F1=1A, F2=5A, F3=10A e F4=20A. Dessa forma, é correto afirmar que, dentre os fusíveis disponíveis que podem proteger as cargas, o mais adequado para cada uma é:

• A.

  C1 – F1 e C3 – F4.

• B.

  C2 – F1 e C4 – F4.

• C.

  C3 – F3 e C4 – F4.

• D.

  C1 e C2 – F1; C3 e C4 – F3.

• E.

  C1, C2, C3 e C4 – F3.

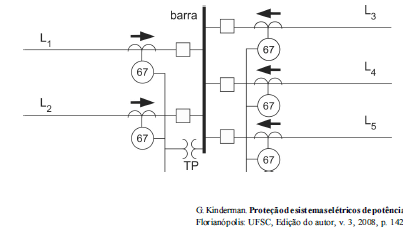

Considere o esquema de proteção de barra na figura acima, referente a um trecho de sistema elétrico de potência em anel. Com base no esquema de ligação da barra e nos relés utilizados, julgue os itens subsecutivos.

No esquema de ligação dos relés para implementação do sistema de proteção, os contatos em corrente contínua dos relés (esquemático em CC do sistema de proteção) devem ser ligados em paralelo.

• C. Certo
• E. Errado

Considere o esquema de proteção de barra na figura acima, referente a um trecho de sistema elétrico de potência em anel. Com base no esquema de ligação da barra e nos relés utilizados, julgue os itens subsecutivos.

O esquema apresentado visa proteger a barra utilizando-se do sistema de comparação direcional, que é implementado por meio de relés direcionais de sobrecorrente.

• C. Certo
• E. Errado

Considere o esquema de proteção de barra na figura acima, referente a um trecho de sistema elétrico de potência em anel. Com base no esquema de ligação da barra e nos relés utilizados, julgue os itens subsecutivos.

Caso ocorra um curto-circuito trifásico em um ponto localizado na metade da linha L₄ , afastado da barra, a proteção da barra não atuará nesse trecho do sistema.

• C. Certo
• E. Errado

A respeito de curtos-circuitos e de proteção de sistemas elétricos, julgue os próximos itens.

Os para-raios de óxido de zinco instalados nas linhas de transmissão, nas entradas das subestações, visam fornecer proteção do sistema elétrico contra o efeito Corona.

• C. Certo
• E. Errado

A respeito de curtos-circuitos e de proteção de sistemas elétricos, julgue os próximos itens.

Uma linha de transmissão reforçada com a instalação de novos condutores em paralelo apresenta a vantagem de reduzir a queda de tensão e as perdas por efeito Joule na linha. No entanto, possui a desvantagem de aumentar a potência de curto-circuito, o que pode exigir uma readequação dos disjuntores instalados utilizados como proteção dessa linha na subestação.

• C. Certo
• E. Errado

A respeito de curtos-circuitos e de proteção de sistemas elétricos, julgue os próximos itens.

Os relés de impedância, tipicamente instalados entre os enrolamentos primário e secundário de transformadores de potência de grande porte, permitem identificar fugas de corrente no isolamento do transformador.

• C. Certo
• E. Errado

A respeito de curtos-circuitos e de proteção de sistemas elétricos, julgue os próximos itens.

A proteção de linhas de transmissão de energia em anel é mais complexa que a proteção de linhas de distribuição de energia radiais, devido à possibilidade de a potência fluir nos dois sentidos na transmissão.

• C. Certo
• E. Errado
