Responda a esta questão com base no tema especificação de transformadores de potência. Qual dispositivo tem por finalidade proteger equipamentos elétricos que trabalham imersos em líquido isolante (normalmente transformadores). O texto está associado à alternativa:
Engenharia Elétrica - Relés - Intituto de Desenvolvimento Educacional, Cultural e Assistencial Nacional (IDECAN) - 2017
Um relé térmico é ligado para proteção contra sobrecarga de um motor de indução trifásico. Sabendo que o fator de serviço do motor é de 1,25 potência nominal 10 cv, 220V, fator de potência 0,87 e rendimento de 89%, o ajuste do relé será de:

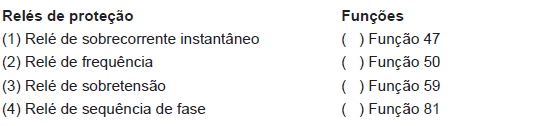

Dado os relés de proteção às suas funções, relacione a coluna da direita com a da esquerda.
A sequência correta é
Os relés são utilizados em diversas aplicações, tanto para proteger sistemas quanto para acionar dispositivos. A respeito das características e dos tipos de relés, assinale a opção correta.
Motores podem ser protegidos por diversos tipos de dispositivos. O dispositivo que protege contra sobrecarga, falta de fase e tensão é o
Um relé eletromecânico de sobrecorrente instantânea, com ajuste de tempo definido (ANSI 50), possui duas bobinas de corrente, com entradas para corrente secundária de 1,0 [A] ou 5,0 [A], ajuste do multiplicador de corrente de pickup, ajuste do tempo definido, uma saída a relé de pickup, normalmente aberta, e uma saída a relé de trip, normalmente aberta. A respeito desse equipamento,

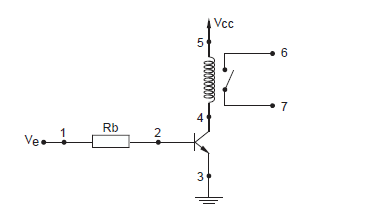

O circuito abaixo é comumente usado para acionamento de relé por meio de um sinal de entrada Ve com baixa capacidade de corrente.
Sabe-se que o relé, na sua desenergização, produz uma força contraeletromotriz que pode atingir níveis elevados, danificando o transistor. Para evitar esse problema, deve-se conectar um
Os relés de religamento atuam, durante faltas transitórias, para religar rapidamente circuitos desligados pelo sistema de proteção. Com relação ao relé de religamento (nomenclatura ASA 79) associado a um disjuntor, julgue os itens que se seguem. A ativação do dispositivo de fechamento do disjuntor por meio do relé de religamento é efetuada depois de decorrido intervalo de tempo ajustado, denominado de tempo morto.
