Questões sobre Relés

Acerca de transformador ideal e instalações elétricas prediais, julgue os itens de 59 a 65.

O circuito entre os terminais de um contato normalmente fechado (NF) de um relé fica fechado, quando a bobina do relé associada a esse contato for percorrida por uma corrente elétrica.

• C. Certo
• E. Errado

Um tipo de relé térmico tem o seu princípio de funcionamento baseado na dilatação dos líquidos provocada pelo aumento de temperatura. Nesse caso, trata-se do relé térmico

• A.

  a termopar.

• B.

  a bulbo.

• C.

  a íons.

• D.

  de imagem térmica.

• E.

  de lâmina bimetálica.

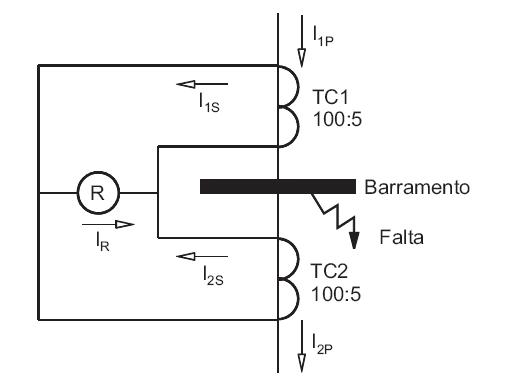

O relé diferencial não percentual, mostrado na figura acima, está ajustado para atuar com IR maior que ou igual a 0,1 A. Sabendo-se que o valor de I_1P é 85 A, o valor da corrente I_2P, em ampères, que provocará a atuação do relé, é

• A.

  82

• B.

  83

• C.

  84

• D.

  85

• E.

  86

Suponha uma linha de transmissão (LT) com impedância série de sequência positiva cujo módulo é igual a 100 e fase 78º. A proteção elétrica dessa LT é feita utilizando-se relés de distância em seus terminais, com suas primeiras e segundas zonas de operação ajustadas para os alcances de 80% e 120% do comprimento total da LT, respectivamente. Para uma situação de curto-circuito em determinado ponto do sistema elétrico, a impedância primária vista pelo relé instalado em um dos terminais dessa linha tem módulo igual a 50 e fase -78º. Considerando que os transformadores para instrumentos que alimentam esse relé estejam instalados com as polaridades corretas, julgue os itens de 80 a 82.

O referido relé não deve atuar para esse curto-circuito, se a característica do tipo admitância for utilizada nas suas duas zonas de operação e se o ângulo de máximo torque dessa característica for ajustado para o mesmo valor do ângulo da impedância série de sequência positiva da LT.

• C. Certo
• E. Errado

Suponha uma linha de transmissão (LT) com impedância série de sequência positiva cujo módulo é igual a 100 e fase 78º. A proteção elétrica dessa LT é feita utilizando-se relés de distância em seus terminais, com suas primeiras e segundas zonas de operação ajustadas para os alcances de 80% e 120% do comprimento total da LT, respectivamente. Para uma situação de curto-circuito em determinado ponto do sistema elétrico, a impedância primária vista pelo relé instalado em um dos terminais dessa linha tem módulo igual a 50 e fase -78º. Considerando que os transformadores para instrumentos que alimentam esse relé estejam instalados com as polaridades corretas, julgue os itens de 80 a 82.

O referido relé não deve atuar para esse curto-circuito, se a característica do tipo impedância for utilizada nas suas duas zonas de operação.

• C. Certo
• E. Errado

Suponha uma linha de transmissão (LT) com impedância série de sequência positiva cujo módulo é igual a 100 e fase 78º. A proteção elétrica dessa LT é feita utilizando-se relés de distância em seus terminais, com suas primeiras e segundas zonas de operação ajustadas para os alcances de 80% e 120% do comprimento total da LT, respectivamente. Para uma situação de curto-circuito em determinado ponto do sistema elétrico, a impedância primária vista pelo relé instalado em um dos terminais dessa linha tem módulo igual a 50 e fase -78º. Considerando que os transformadores para instrumentos que alimentam esse relé estejam instalados com as polaridades corretas, julgue os itens de 80 a 82.

O referido relé não deve atuar para esse curto-circuito, se a característica do tipo impedância for utilizada nas suas duas zonas de operação em conjunto com uma unidade direcional que confira atuação para faltas a jusante do relé.

• C. Certo
• E. Errado

Na figura abaixo, é ilustrado um sistema elétrico monofásico hipotético. Os disjuntores DA e DB têm abertura comandada pelos relés de sobrecorrente tempo inverso não direcionais RA e RB, que, por sua vez, são alimentados pelos transformadores de correntes TCA e TCB, respectivamente.

Considerando que os disjuntores DA e DB tenham o mesmo tempo total de abertura de 0,5 s; que o tempo de sobrepercurso dos relés RA e RB seja desprezível; e que esses relés utilizem a curva de operação muito inversa, que relaciona o tempo de atuação do relé (Tat) com a corrente vista por ele (Ir) por: , julgue os itens que se seguem.

Caso ocorra um curto-circuito monofásico no ponto Y e a fonte forneça uma corrente de curto-circuito igual a 1.100 A, então é correto concluir que há seletividade na operação dos relés RA e RB.

• C. Certo
• E. Errado

Na figura abaixo, é ilustrado um sistema elétrico monofásico hipotético. Os disjuntores DA e DB têm abertura comandada pelos relés de sobrecorrente tempo inverso não direcionais RA e RB, que, por sua vez, são alimentados pelos transformadores de correntes TCA e TCB, respectivamente.

Considerando que os disjuntores DA e DB tenham o mesmo tempo total de abertura de 0,5 s; que o tempo de sobrepercurso dos relés RA e RB seja desprezível; e que esses relés utilizem a curva de operação muito inversa, que relaciona o tempo de atuação do relé (Tat) com a corrente vista por ele (Ir) por: , julgue os itens que se seguem.

Caso ocorra um curto-circuito monofásico no ponto X e a fonte forneça uma corrente de curto-circuito igual a 3.100 A, então é correto afirmar que ambos os relés RA e RB devem enviar um comando de abertura para os seus disjuntores associados.

• C. Certo
• E. Errado

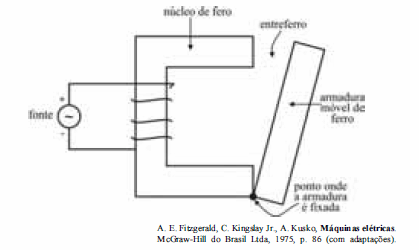

Considerando o relé magnético com a estrutura básica mostrada na figura acima, em que a armadura de ferro no relé é uma peça móvel, enquanto o núcleo de ferro é uma parte fixa, julgue os itens que se seguem.

Caso a armadura seja mantida fixa em uma posição, a variação da energia elétrica fornecida pela fonte CA será totalmente convertida em variação de energia mecânica.

• C. Certo
• E. Errado

Considerando o relé magnético com a estrutura básica mostrada na figura acima, em que a armadura de ferro no relé é uma peça móvel, enquanto o núcleo de ferro é uma parte fixa, julgue os itens que se seguem.

Entre as causas de perda de energia elétrica no relé magnético, incluem-se as correntes de Foucault e a histerese do ferro.

• C. Certo
• E. Errado
