No que se refere a relés bimetálicos para proteção de motores, julgue os itens subsequentes. A seleção da faixa de ajuste dos relés de sobrecarga independe do regime de serviço do motor.
Um esquema de proteção de determinado equipamento elétrico de uma subestação utiliza relés eletromecânicos do tipo cilindro de indução. Assinale a opção correta acerca desse tipo de relé.
É também conhecido como relé do tipo medidor de kWh.
Suas bobinas ficam dispostas espacialmente de 90 o entre si com a finalidade de funcionar com torque máximo.
Esse tipo de relé funciona com uma única grandeza de atuação. Como consequência, não é apropriado para esquema de proteção que requeira característica direcional.
É inadequado para utilização em unidades de proteção instantâneas, porque é bastante lento comparado a outros tipos de relés eletromecânicos.

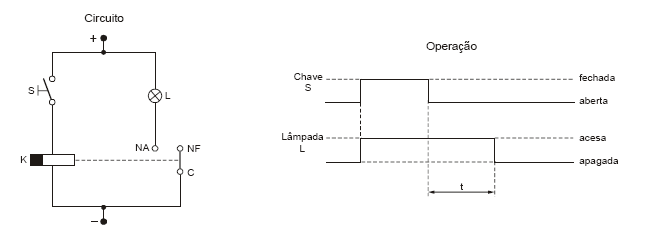

Considere o circuito e o diagrama de operação correspondente dados abaixo:
No circuito, é usado um relé
com retardo no desligamento.
com retardo na energização.
de impulso.
estático.
de sobrecorrente.
A saída de um sistema digital é ligada a um transistor NPN que serve para acionar um relé em seu coletor. Para evitar que o pico de tensão reversa que surge na bobina do relé, no seu desligamento, danifique o transistor, usa-se um
varistor ligado entre o coletor e o emissor do transistor.
resistor menor que 10 ¦¸, de fio, em paralelo com a bobina do rel¨¦.
diodo Zener polarizado diretamente entre o coletor e o emissor do transistor.
diodo polarizado reversamente em paralelo com a bobina do rel¨¦.
capacitor da ordem de dezenas de picofarads em paralelo com a bobina do rel¨¦.
Os dispositivos que atuam pela detecção de gases acumulados em sua câmara, por falta de óleo ou também por fluxo de óleo originado de descargas elétricas internas ou curtos-circuitos no transformador são conhecidos como:
Relés buchholz.
Relés de embolo.
Relés de alavanca.
Relés de indução eletromagnético.

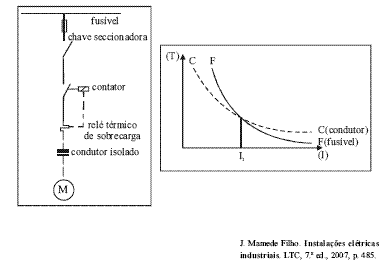

Com base nas figuras acima, que mostram o diagrama unifilar simplificado do circuito que alimenta um motor de indução trifásico e as curvas tempo
versus corrente do fusível e condutor, julgue os itens de 57 a 60, acerca dos dispositivos de proteção no circuito.Os relés térmicos, como no caso da instalação esquematizada na figura, devem ser protegidos contra correntes de falta a montante do ponto de sua instalação.

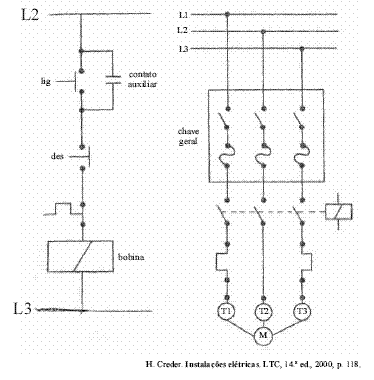

Considerando as informações do diagrama de controle e do diagrama de força para comando e acionamento de um motor de indução trifásico mostradas nas figuras acima, julgue os itens subsequentes.
No diagrama de força, há duas unidades de relés térmicos instalados, uma na fase L1, e outra na fase L3. Esses relés têm a finalidade de proteção do motor contra sobrecargas.
Em proteção de sistemas elétricos, o relé de bloqueio (86) é um equipamento auxiliar que opera de forma extremamente rápida, sendo capaz de realizar diversas funções. A respeito desse relé, julgue os itens seguintes.
Uma vez acionado, o relé de bloqueio impede o fechamento do disjuntor. O seu rearme é feito remotamente, em geral, do centro de operação da empresa concessionária de energia elétrica, local onde é realizada a programação diária do suprimento aos consumidores.
Em proteção de sistemas elétricos, o relé de bloqueio (86) é um equipamento auxiliar que opera de forma extremamente rápida, sendo capaz de realizar diversas funções. A respeito desse relé, julgue os itens seguintes.
O relé de bloqueio pode atuar com a função de provocar alarme visual e sonoro.
Considerando um relé eletromecânico de sobrecorrente, julgue o item seguinte.
Quando a corrente de curto-circuito ultrapassa a corrente de ajuste do sensor desse relé, ele poderá operar somente na forma instantânea. Havendo necessidade de atuação temporizada, é necessário instalar um relé diferencial em série com o sensor do relé de sobrecorrente.
