Questões sobre Relés

A respeito do princípio de funcionamento de relés de atração eletromagnética para proteção de equipamentos elétricos em sistemas elétricos de potência, julgue os itens que se seguem.

Esses tipos de relés são classificados normalmente em quatro tipos: relés de êmbolo, de alavanca, de tambor e de sombra.

• C. Certo
• E. Errado

O relé é um dispositivo de proteção de sistemas elétricos de potência. A respeito dos relés, não é correto afirmar que:

• A.

  as principais vantagens dos relés estáticos em relação aos relés eletromecânicos são a alta velocidade de operação e a carga consideravelmente maior para os transformadores de instrumentos.

• B.

  os relés de sobrecorrente podem ser eletromecânicos, eletrônicos (estáticos) ou digitais.

• C.

  o elemento de controle de um relé pode ser acionado em Corrente Contínua (CC) ou Corrente Alternada (CA).

• D.

  o relé diferencial responde à soma algébrica das correntes que entram e saem de uma zona de proteção.

• E.

  uma vantagem dos relés digitais em relação aos eletromecânicos e eletrônicos é a capacidade quase ilimitada de comunicação entre vários relés digitais.

São partes constituintes dos relés eletromecânicos, além da bobina eletromagnética, o

• A.

  núcleo fixo, o núcleo móvel, os contatos móveis e os contatos fixos.

• B.

  núcleo fixo, os contatos móveis, os contatos fixos e a armadura.

• C.

  núcleo fixo, os contatos fixos, a armadura e o estator.

• D.

  estator, o núcleo móvel, os contatos móveis e a armadura.

• E.

  estator, os contatos fixos, os contatos móveis e a armadura.

Dois relés eletromecânicos do tipo contator são utilizados para acionamento de um motor elétrico de indução trifásico com reversão que possui comando por meio de uma botoeira com botões de impulso. Então, o número total de contatos auxiliares NA e o número total de contatos auxiliares NF dos dois contatores, e o número de botões de impulso empregados no circuito de comando devem ser, no mínimo, respectivamente, de:

• A. 2; 2; 3
• B. 2; 2; 4
• C. 3; 3; 3
• D. 3; 3; 4
• E. 4; 2; 4

Considere as seguintes proposições referentes a relés eletromecânicos:

I. o acionamento de um relé eletromecânico se dá pela energização do contato normalmente aberto;

II. os relés eletromecânicos são muito utilizados para efetuar a interface entre dois circuitos que necessitam isolamento galvânico entre si;

III. quando empregados no acionamento de motores elétricos com reversão, são utilizados dois relés A e B intertravados eletricamente, ou seja, no circuito da bobina de A é ligado em série um contato NF de B e vice-versa.

É correto o que consta APENAS em

• A. I.
• B. II.
• C. I e II.
• D. I e III.
• E. II e III.

Relés são utilizados em sistemas de energia elétrica para a proteção de equipamentos. Esses dispositivos podem ser dos tipos eletromecânico, eletrônico ou digital. Em relação à utilização e ao princípio de relés em sistemas de potência, julgue os itens que se seguem.

Relés eletromecânicos de corrente possuem normalmente dois tipos de ajuste: um ajuste de corrente propriamente dito e um ajuste de tempo.

• C. Certo
• E. Errado

Relés são utilizados em sistemas de energia elétrica para a proteção de equipamentos. Esses dispositivos podem ser dos tipos eletromecânico, eletrônico ou digital. Em relação à utilização e ao princípio de relés em sistemas de potência, julgue os itens que se seguem.

Um relé de tensão apresenta como grandeza característica de acionamento uma tensão.

• C. Certo
• E. Errado

Relés são utilizados em sistemas de energia elétrica para a proteção de equipamentos. Esses dispositivos podem ser dos tipos eletromecânico, eletrônico ou digital. Em relação à utilização e ao princípio de relés em sistemas de potência, julgue os itens que se seguem.

Relés auxiliares são aqueles utilizados como unidades direcionais de potência, sendo capazes de distinguir entre o fluxo de corrente em um sentido ou em outro.

• C. Certo
• E. Errado

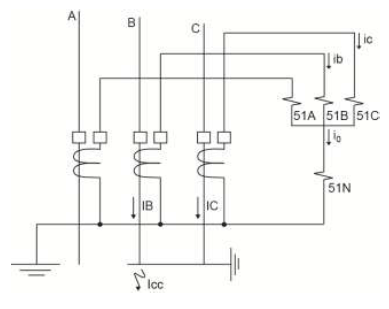

A figura abaixo representa esquema de proteção por relés diante da simulação de curto-circuito bifásico para a terra.

Nessas condições, o valor de i₀ é representado por:

• A. ib.
• B. ic.
• C. IB.
• D. Icc.
• E. 0.
