Questões sobre Sistemas de Comunicação

Com relação a um sistema de comunicações que deverá utilizar um sinal com largura de banda de 4 kHz e às tecnologias pertinentes a esse sistema, julgue os itens a seguir. Nesse sentido, considere que a sigla BPSK, sempre que empregada, se refere a binary phase shift keying. Em comparação com a modulação FM, a modulação AM apresenta maior robustez à interferência do ruído e requer maior banda para a transmissão.

• C. Certo
• E. Errado

Com relação a um sistema de comunicações que deverá utilizar um sinal com largura de banda de 4 kHz e às tecnologias pertinentes a esse sistema, julgue os itens a seguir. Nesse sentido, considere que a sigla BPSK, sempre que empregada, se refere a binary phase shift keying.

A figura a seguir ilustra de forma correta a constelação que será apresentada pelo referido sistema caso seja adotada a modulação digital BPSK.

• C. Certo
• E. Errado

Com relação a um sistema de comunicações que deverá utilizar um sinal com largura de banda de 4 kHz e às tecnologias pertinentes a esse sistema, julgue os itens a seguir. Nesse sentido, considere que a sigla BPSK, sempre que empregada, se refere a binary phase shift keying. Caso a modulação digital BPSK seja utilizada para implementar o projeto, será possível transmitir a uma taxa de dados maior e com a mesma largura de banda em comparação com a modulação QPSK (quadrature phase shift keying).

• C. Certo
• E. Errado

Acerca das comunicações analógicas e digitais, julgue os itens subsecutivos. De acordo com o Teorema de Nyquist, um sinal de voz com frequência máxima de 4,2 kHz deve ser amostrado a uma taxa superior a 10.000 amostragens/segundo para ser recuperado integralmente.

• C. Certo
• E. Errado

Acerca das comunicações analógicas e digitais, julgue os itens subsecutivos. Em um sistema de radiodifusão embasado em modulação de amplitude ou de frequência, o receptor deve realizar as tarefas de sintonização com a frequência da portadora, filtragem, amplificação e demodulação do sinal modulado.

• C. Certo
• E. Errado

Acerca das comunicações analógicas e digitais, julgue os itens subsecutivos. Os sinais analógicos caracterizam-se por uma variação discreta, ao passo que os sinais digitais têm variação contínua e periódica ao longo do tempo.

• C. Certo
• E. Errado

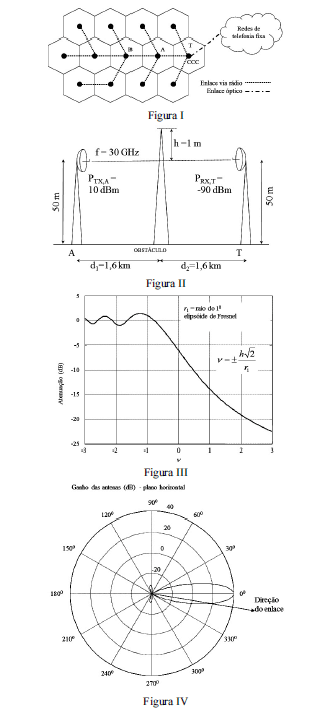

A figura I acima ilustra, esquematicamente, uma rede de comunicações, e a figura II, um enlace entre os sítios A e T, que contêm os dados de geometria, frequência, potência de transmissão no sítio A e potência de recepção no sítio B. Nesse enlace, há uma obstrução do tipo gume de faca, a qual provoca atenuação do sinal, conforme indicado no gráfico apresentado na figura III. Antenas idênticas são utilizadas nos sítios A e T, cujos diagramas de radiação e direção do enlace estão apresentados na figura IV.

Com base nessas informações, julgue os itens de 71 a 74.

• C. Certo
• E. Errado

A figura I acima ilustra, esquematicamente, uma rede de comunicações, e a figura II, um enlace entre os sítios A e T, que contêm os dados de geometria, frequência, potência de transmissão no sítio A e potência de recepção no sítio B. Nesse enlace, há uma obstrução do tipo gume de faca, a qual provoca atenuação do sinal, conforme indicado no gráfico apresentado na figura III. Antenas idênticas são utilizadas nos sítios A e T, cujos diagramas de radiação e direção do enlace estão apresentados na figura IV.

Com base nessas informações, julgue os itens de 71 a 74.

Na rede de comunicações mostrada, se cada célula do sistema de telefonia móvel tiver uma demanda agregada máxima de 20 Mb/s para a taxa de transmissão bruta tanto no enlace reverso quanto no direto, então, na situação de máximo tráfego de rede, um enlace SDH STM-1 (Synchronous Digital Hierarchy, Synchronous Transport Module level-1) entre os pontos A e B permitirá o escoamento do fluxo de dados sem congestionamento do sistema de transmissão.

• C. Certo
• E. Errado

Acerca das características de sistemas de comunicação, julgue os itens a seguir. O sistema DVB-S2 permite transmissão de sinais de áudio e vídeo diretamente sobre o protocolo IP. Em particular, a compressão de vídeo é compatível com o padrão H.264, também usado no sistema brasileiro de televisão digital terrestre (SBTVD). Por sua vez, a codificação de voz pode ser realizada com codecs AMR-WB+ (Extended Adaptive Multi-Rate - Wideband), também usados em sistemas de comunicação móvel UMTS (Universal Mobile Telecommunications System).

• C. Certo
• E. Errado

Acerca das características de sistemas de comunicação, julgue os itens a seguir. O sistema DVB-S2 utiliza diversas técnicas de transmissão digital, tais como codificações de canal turbo e LDPC (Low-Density Parity Check) concatenadas com códigos BCH, modulações FSK (Frequency Shift Keying), ASK (Amplitude Shift Keying), APSK (Amplitude and Phase Shift Keying) e QAM (Quadrature Amplitude Modulation), o que permite maximizar a taxa de transmissão a cada quadro transmitido.

• C. Certo
• E. Errado
