Questões sobre Subestações e Equipamentos Elétricos

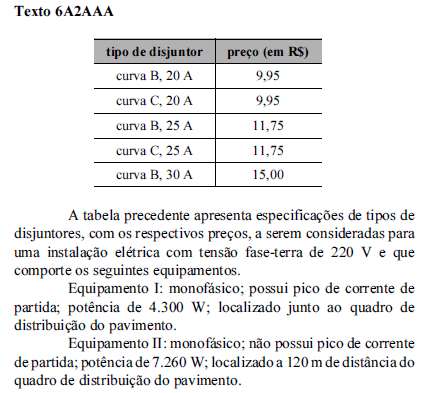

Considerando as informações do texto 6A2AAA, bem como a tabela apresentada, assinale a opção que indica o tipo de disjuntor que um projetista deve escolher para que consiga um sistema com melhor custo benefício no que se refere ao elemento de proteção para o equipamento I, em conformidade com a normatização vigente.

• A. curva C, 25 A
• B. curva B, 25 A
• C. curva B, 30 A
• D. curva B, 20 A
• E. curva C, 20 A

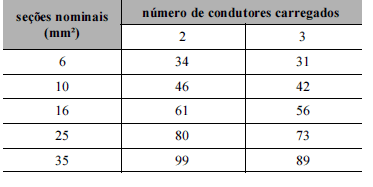

A tabela precedente apresenta informações acerca da capacidade de corrente em condutores de cobre de cabos disponíveis para compra no mercado. Com base na descrição do equipamento II apresentada no texto 6A2AAA e considerando que a constante de resistividade do cobre seja 60 e que o máximo de queda admissível seja 3%, assinale a opção que indica a seção mínima de condutores a ser utilizada.

• A. 35 mm²
• B. 6 mm²
• C. 10 mm²
• D. 16 mm²
• E. 25 mm²

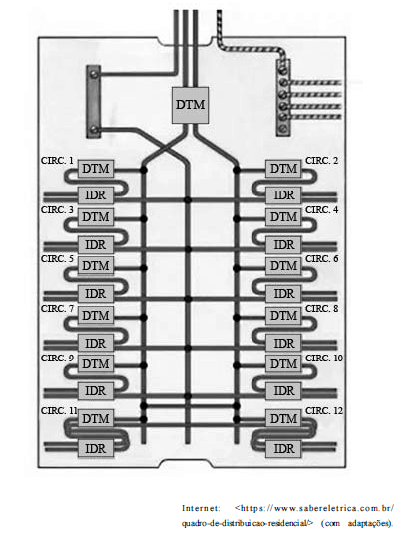

Considerando que a figura precedente representa um quadro elétrico, em que DTM significa disjuntor termomagnético e IDR, interruptor diferencial-residual, julgue os itens a seguir.

I O DTM na entrada do circuito é uma representação simplificada de um disjuntor tripolar.

II O DTM da entrada, devido à posição em que foi instalado, pode ser utilizado como dispositivo de proteção contra surtos para o quadro.

III O IDR do circuito 11 compara as correntes que circulam entre duas fases

IV Os IDRs do quadro podem ser substituídos por um único IDR tripolar, posto na entrada, após o DTM.

Estão certos apenas os itens

• A. I e II.
• B. I e III.
• C. II e IV.
• D. III e IV.
• E. II, III e IV.

Inversores de frequência estão cada vez mais comuns em aplicações de motores de corrente alternada e contribuem para a economia de energia na operação de aparelhos com esse tipo de motor, como aparelhos de ar-condicionado. Entre as partes que compõem o inversor de frequência, aquela que realiza, mediante uma ponte de diodos em onda completa, a retificação da tensão AC que alimenta o inversor é denominada de

• A. circuito de proteção.
• B. auto-boost.
• C. inversor escalar.
• D. bloco do retificador.
• E. inversor de potência.

Para o fornecimento em MT da Light, quanto aos tipos de subestação, existe “um tipo destinado ao fornecimento de energia a instalações compostas por mais de uma unidade consumidora (shoppings, centros comerciais e outros)”. Este tipo descrito é uma subestação:

• A. Simplificada.
• B. Blindada compacta.
• C. Blindada convencional.
• D. Blindada compartilhada compacta ou convencional.

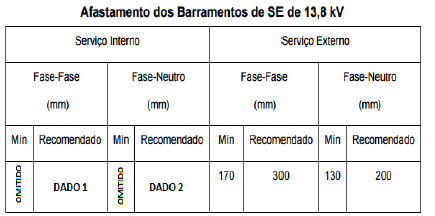

Você está consultando uma tabela sobre dimensionamento de SE (Subestação). Considerando as melhores práticas do setor, assinale a alternativa que descreve respectivamente as informações do DADO 1 e DADO 2.

• A. 200; 150
• B. 350; 250
• C. 300; 200
• D. 100; 50

O que caracteriza um tipo determinado de disjuntor é maneira pela qual os arcos elétricos são extintos em seus contatos. Assinale a alternativa que não apresenta um tipo de disjuntor:

• A. A óleo (câmara de extinção em pequeno e grande volume de óleo)
• B. Ar comprimido (sopro pneumático)
• C. A gás (SF6 – Hexacloreto de enxofre)
• D. Sopro Magnético

Analise as afirmativas abaixo, dê valores Verdadeiro (V) ou Falso (F), tendo como base os termos utilizados em sistemas de alta tensão em subestação e também descritos na NBR correspondente.

( ) Sistema com neutro ressonante é um sistema com um ou mais pontos neutros ligados à terra por reatâncias que compensam aproximadamente a componente capacitiva da corrente de falta fase terra.

( ) Força eletromotriz do ponto de joelho nominal é o limite inferior da força eletromotriz do ponto de joelho para um transformador de corrente de proteção classe PX ou PXR.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

• A. V; F
• B. V; V
• C. F; V
• D. F; F

De acordo com as boas práticas e normas aplicáveis, assinale a alternativa que indica como os ensaios de rotina devem ser aplicados respectivamente.

• A. Tensão aplicada; Tensão suportável à frequência industrial a seco; Descargas intercorrentes; Polaridade; Correntes de fuga; Fator de perdas dielétricas do isolamento; Estanqueidade após regime de operação contínua de 360 horas
• B. Tensão induzida; Tensão suportável à frequência industrial a seco; Descargas parciais; Inversor (abaixo de 0,5 segundo); Transferência de carga em regime pleno; Fator de perdas dielétricas do isolamento; Estanqueidade a frio
• C. Tensão aplicada; Tensão suportável à frequência industrial sob água; Descargas parciais; Polaridade; Correntes de fuga; Fator de perdas dielétricas do isolamento; Estanqueidade após regime de operação contínua de 360 horas
• D. Tensão induzida; Tensão suportável à frequência industrial a seco; Descargas parciais; Polaridade; Exatidão; Fator de perdas dielétricas do isolamento; Estanqueidade a frio

Assinale a alternativa que indica o item onde a tarefa de realizar verificação precisa, por meio de controles visuais e valores de operação corretos expostos aos equipamentos tem aplicação:

• A. Sete
• B. Um
• C. Seis
• D. Três
