Questões sobre Subestações e Equipamentos Elétricos

Considerando que o transistor do circuito apresentado possua tensão base-emissor igual a 0,7 V, ganho em polarização direta igual a 49

• A. A corrente na base é menor que 10
• B. Para que o transistor opere na região ativa e direta, a tensão entre o coletor e o emissor deve ser menor que a verificada entre a base e o emissor.
• C. O ganho em polarização direta do transistor representa o ganho de corrente na configuração base-comum.
• D. O circuito possui um transistor bipolar PNP em polarização inversa.
• E. A corrente no emissor é igual a 1 mA.

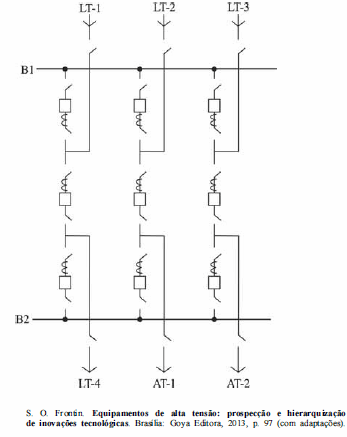

A respeito da configuração de subestação apresentada, assinale a opção correta.

• A. Esse tipo de configuração é mais usual em subestações com tensões de até 138 kV.
• B. Uma falta trifásica no barramento B1 ou no barramento B2 provoca desligamento da subestação.
• C. Para serem conectados seis circuitos, conforme o esquema apresentado, são necessários nove disjuntores.
• D. Considerando um mesmo número de circuitos atendidos, a configuração em tela tem menor custo do que outras configurações do tipo barra.
• E. Essa configuração é denominada anel múltiplo.

O transformador de corrente cujo enrolamento primário é constituído por uma barra montada permanentemente por meio do seu próprio núcleo é do tipo

• A. bucha.
• B. enrolado.
• C. barra.
• D. núcleo dividido.
• E. janela.

Assinale a opção correta acerca de materiais condutores e dielétricos.

• A. A rigidez dielétrica de um material corresponde ao valor da constante dielétrica desse material medida em um meio diferente do ar.
• B. A ruptura em um dielétrico ocorre quando ele passa a ser um isolante ideal.
• C. O campo elétrico no interior de um condutor perfeito é nulo.
• D. Um material condutor tem menor quantidade de cargas elétricas livres que um material dielétrico de mesmo volume.
• E. Um condutor é um corpo equipotencial, isto é, tem potencial elétrico nulo em seu interior, e diferente de zero na superfície.

Quando opera com uma tensão de 100 V em seus terminais, um gerador CC em derivação supre uma carga que demanda potência de 5 kW. Considerando-se que a queda de tensão nas escovas do gerador seja desprezível e que resistências no circuito de campo e de armadura sejam, respectivamente, iguais a 50 Ω e 0,1 Ω, a tensão induzida na armadura do gerador é

• A. superior a 103,0 V e inferior a 104,5 V.
• B. superior a 104,5 V e inferior a 105,5 V.
• C. superior a 105,5 V e inferior a 106,5 V.
• D. superior a 106,5 V.
• E. inferior a 103,0 V.

Duas cargas trifásicas equilibradas são ligadas em paralelo a uma rede elétrica. Uma das cargas demanda 4 kW com fator de potência indutivo igual a 0,8 e a outra demanda 6 kW com fator de potência capacitivo igual a 0,6. A respeito dessas informações, assinale a opção correta.

• A. A potência aparente necessária para suprir as duas cargas ligadas em paralelo é igual a 15 kVA.
• B. Se a tensão de linha que alimenta as cargas for equilibrada e igual a 150 V, então a magnitude da corrente de linha que atende às duas cargas deverá ser superior a 80 A.
• C. A carga resultante da composição em paralelo das duas cargas tem fator de potência capacitivo.
• D. Se uma carga indutiva que demanda 2 kW e 3 kVAr for ligada em paralelo com as duas cargas já ligadas à rede, então o fator de potência da instalação composta pelas três cargas será unitário.
• E. Para aumentar o valor do fator de potência nessa instalação, é necessário ligar um banco de capacitores em paralelo com a carga.

No barramento de um sistema elétrico trifásico, as impedâncias equivalentes de sequência zero, sequência positiva e sequência negativa são, respectivamente, iguais a j0,1 pu, j0,2 pu e j0,2 pu. Nesse ponto da rede, os valores pu são calculados nas bases de potência 100 MVA e de tensão 10 kV. As resistências de falta são desprezíveis, e a tensão de Thévenin nessa barra é igual à tensão nominal.

Considerando-se essas informações e a ocorrência de uma falta monofásica no barramento do sistema, assinale a opção que apresenta corretamente, em kA, a corrente de curto-circuito fase-terra.

• A. 30
• B. 10
• C. 10
• D. 20
• E. 20

No que se refere a componentes simétricos em redes trifásicas de sistemas elétricos de potência, assinale a opção correta.

• A. Nas faltas trifásicas, o cálculo da corrente de falta exige os dados de sequência positiva e de sequência negativa.
• B. As faltas do tipo fase-fase-terra são exemplos de faltas simétricas.
• C. As componentes de corrente de sequência positiva e de sequência negativa da corrente de curto-circuito fase-fase têm magnitudes diferentes.
• D. Curtos-circuitos, tanto monofásico quanto trifásico, são faltas do tipo assimétricas.
• E. Os dados de sequência zero são dispensáveis para se calcularem faltas do tipo fase-fase quando não há contato com a terra.

A respeito do uso de dispositivos de proteção à corrente diferencial-residual (DR), assinale a opção correta.

• A. Dispositivos DR mais sensíveis devem ser utilizados quando a proteção requerida for compatível com correntes de 0 mA a 0,1 mA.
• B. Se houver dispositivo DR na fase de um circuito, o disjuntor de fase será dispensável.
• C. A proteção dos circuitos por dispositivos DR pode ser realizada individualmente, mediante pontos de utilização, circuitos ou grupos de circuitos.
• D. O uso de dispositivos DR dispensa o uso do condutor de proteção na instalação.
• E. Após se conectar um dispositivo DR no quadro de proteção, no qual ficam localizados os demais disjuntores, o dispositivo DR não terá conexão com o neutro da instalação.

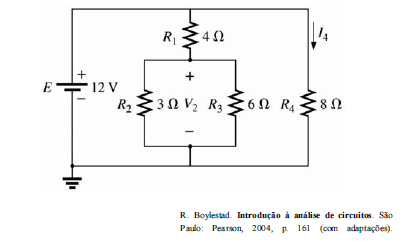

A figura acima ilustra um circuito constituído de quatro resistores ideais e uma fonte de tensão, também ideal. A respeito das tensões nos terminais dos resistores ilustrados nessa figura, assinale a opção correta.

• A. Se R₂ fosse desconectado do circuito, a tensão entre os terminais de R₁ aumentaria.
• B. Caso o resistor R₄ fosse desconectado do circuito, a tensão entre os terminais dos resistores R₁, R₂ e R₃ sofreria reduções proporcionais aos respectivos valores.
• C. A tensão entre terminais de R₂ é igual à tensão entre os terminais de R₁.
• D. A tensão V₂ é igual a um terço do valor da tensão da fonte.
• E. A soma da tensão entre os terminais de R₁ com a tensão entre os terminais de R₄ é igual ao valor da tensão da fonte.
