Questões sobre Subestações e Equipamentos Elétricos

O equipamento de subestação de alta tensão que tem a finalidade de ceifar a forma de onda da tensão, quando determinado valor limite de tensão é ultrapassado, mesmo que de forma transitória, é o(a)

• A.

  para-raios.

• B.

  transformador de corrente.

• C.

  transformador de potencial.

• D.

  chave-seccionadora.

• E.

  disjuntor.

A respeito de equipamentos utilizados em subestações de alta tensão, assinale a opção correta.

• A.

  O transformador de potencial, quando ligado na configuração delta-estrela, é utilizado com a função de fornecer um sinal de tensão para acionar relés de sobrecorrente, durante ocorrência de curtos-circuitos.

• B.

  A chave seccionadora de abertura sem carga tem as mesmas funções do disjuntor, com a vantagem de não necessitar de uma câmara de extinção para interromper a corrente de curtocircuito.

• C.

  O relé de impedância é capaz de avaliar se a impedância da malha de aterramento da subestação está dentro dos valores especificados pelas normas técnicas cabíveis.

• D.

  O relé de subtensão tem a função de acionar o disjuntor sempre que a tensão no circuito for inferior a 1,0 pu.

• E.

  O transformador de corrente é utilizado para reduzir o valor da corrente que circula no circuito de alta tensão a fim de torná-lo compatível com os valores de corrente que são comumente utilizados por medidores de grandezas elétricas e relés de proteção.

A escolha do tipo de subestação a ser construída depende de fatores como a função a desempenhar no sistema elétrico e o modo de instalação dos equipamentos em relação ao meio ambiente. As subestações em SF₆ são utilizadas em centros urbanos densamente povoados.

Com relação aos demais tipos de subestações, a justificativa principal da escolha de uma subestação em SF₆ nos centros urbanos é a redução

• A.

  da área de terreno ocupada

• B.

  dos riscos de explosão por falhas

• C.

  do efeito corona visível e audível

• D.

  da interferência eletromagnética gerada pelas altas correntes

• E.

  das perdas por efeito joule e do aquecimento do ambiente urbano

Um transformador monofásico de 100 kVA, 1.500/500 V, 60 Hz deve alimentar uma carga de 300 kVA com tensão nominal de 2.000 V. Para tal, realiza-se a conexão do transformador como autotransformador, alimentado pelo lado de alta tensão, que passa a ser o enrolamento comum à fonte de alimentação e à carga. Desconsidere as perdas do transformador.

Qual é a potência aparente transmitida à carga através dos enrolamentos de alta tensão e de baixa tensão e qual é a potência nominal do autotransformador, em kVA?

• A.



• B.



• C.



• D.



• E.



A potência de curto-circuito na entrada de uma subestação industrial é de 200 kVA. Sabe-se que a potência do transformador da subestação é de 500 kVA. Admitindo-se que a tensão de base é igual à tensão de entrada do transformador, e que a potência de base é igual à potência do transformador, a reatância reduzida do sistema, em p.u., é igual a

• A.

  0,4

• B.

  0,8

• C.

  1,5

• D.

  2,0

• E.

  2,5

No manual de um no-break monofásico, consta a informação de que a tensão de saída do equipamento, quando operando em modo inversor, é do tipo SPWM (Sinusoidal Pulse Width Modulation), isto é, modulação por largura de pulso senoidal. O inversor é em ponte completa a IGBTs, os dois pares de chaves (IGBTs) são chaveados simultaneamente e de forma complementar, e a tensão do barramento de corrente contínua é igual a V_CC.

Então, para esse modo de operação, a forma de onda de dois períodos (2T) da tensão de saída, medida entre os polos “fase” e “neutro” da tomada de saída do equipamento, é

• A.



• B.



• C.



• D.



• E.



Em uma subestação predial em baixa tensão, quando necessário, o elemento destinado a limitar as sobretensões transitórias em linhas de energia é o

• A.

  BEP

• B.

  Disjuntor DR

• C.

  DPS

• D.

  Fusível

• E.

  SPDA

Como parte do acompanhamento de manutenção de uma indústria, estão sendo utilizados os indicadores Classe Mundial.

Um desses indicadores é o TMPR – Tempo Médio Para Reparo (MTTR – Mean Time to Repair), que corresponde à relação entre a(o)

• A.

  soma de horas indisponíveis para operação, devido à intervenção para manutenção, e o número de intervenções no período.

• B.

  soma de horas disponíveis para operação e o número de falhas ocorridas no período.

• C.

  soma de horas disponíveis para operação e o número de falhas ocorridas em componentes não reparáveis no período.

• D.

  total de horas que a equipe de manutenção utilizou em manutenções e o total de horas disponíveis da equipe.

• E.

  total de horas programado para manutenção e o total de horas efetivamente utilizado.

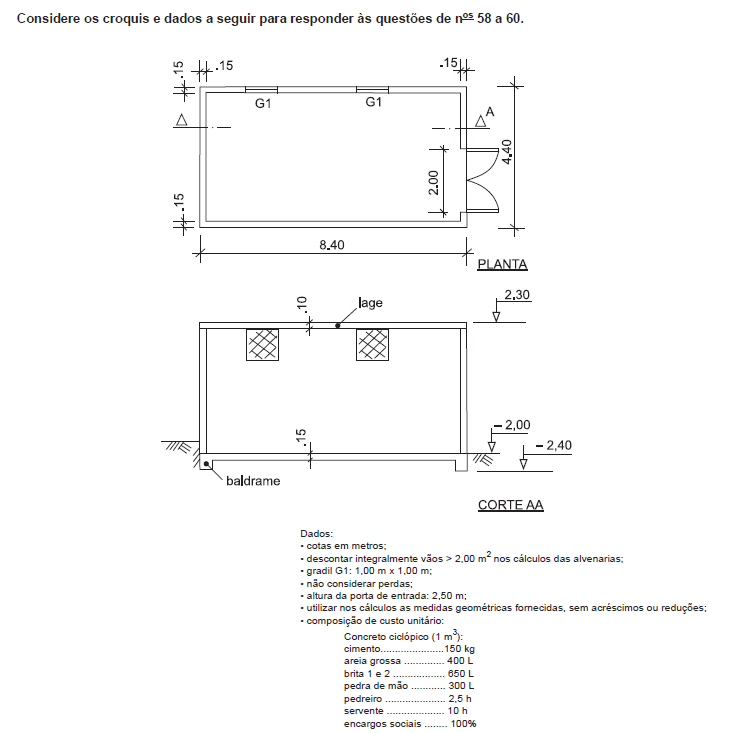

Considerando-se o baldrame com largura de 0,30 m em toda a periferia da subestação, para a execução desse serviço, o consumo de cimento, em kg, é

• A.

  43,92

• B.

  150,00

• C.

  219,60

• D.

  439,20

• E.

  1098,00

A figura abaixo representa um sistema de mudança de relação de transformação em transformadores abaixadores de alta tensão. Analisando a ligação para uma mesma tensão, no enrolamento de alta tensão, em qual posição do manípulo temos uma maior tensão no enrolamento de baixa tensão?

• A.

  A

• B.

  B

• C.

  C

• D.

  D

• E.

  E
