Questões sobre Subestações e Equipamentos Elétricos

A figura acima mostra o esquema de um arranjo de barra principal e de barra de transferência de uma subestação de um sistema elétrico de potência. A partir das informações contidas nesse esquema, julgue os itens que se seguem.

Quando a subestação em tela estiver em operação normal, somente a barra principal deverá ser utilizada.

• C. Certo
• E. Errado

A figura acima mostra o esquema de um arranjo de barra principal e de barra de transferência de uma subestação de um sistema elétrico de potência. A partir das informações contidas nesse esquema, julgue os itens que se seguem.

No arranjo mostrado na figura, para que a barra de transferência fique energizada, é necessário fechar os disjuntores 3 e 4 e suas respectivas chaves seccionadoras.

• C. Certo
• E. Errado

No que se refere a chaves seccionadoras e disjuntores utilizados em subestações elétricas, julgue os itens que se seguem.

As chaves seccionadoras são instaladas em paralelo com o circuito elétrico, enquanto os disjuntores são instalados em série com o circuito elétrico.

• C. Certo
• E. Errado

No que se refere a chaves seccionadoras e disjuntores utilizados em subestações elétricas, julgue os itens que se seguem.

Apesar de ambos seccionarem o circuito, apenas o disjuntor permite abertura automática de seus contatos quando determinada sobrecorrente é identificada no circuito.

• C. Certo
• E. Errado

Com relação aos para-raios utilizados em subestações elétricas de alta tensão, julgue os próximos itens.

Os para-raios são, normalmente, instalados em série com a linha de transmissão que chega à subestação.

• C. Certo
• E. Errado

Acerca do arranjo de subestações elétricas, julgue os itens a seguir.

O arranjo do tipo disjuntor-e-meio requer que todos os disjuntores utilizados sejam dimensionados para operar com pelo menos, a corrente de carga de dois circuitos.

• C. Certo
• E. Errado

Acerca do arranjo de subestações elétricas, julgue os itens a seguir.

Os arranjos do tipo barra simples, barra em anel e barra dupla apresentam, respectivamente, confiabilidade alta, média e baixa.

• C. Certo
• E. Errado

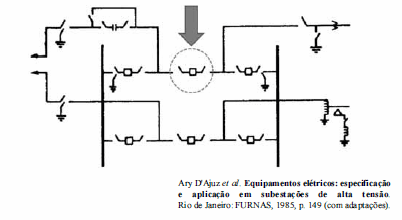

Com relação ao diagrama unifilar de um arranjo de subestação elétrica mostrado na figura acima, julgue os itens subsequentes.

Os equipamentos destacados e indicados pela seta no diagrama unifilar correspondem a um disjuntor em série com duas chaves seccionadoras, uma de cada lado do disjuntor.

• C. Certo
• E. Errado

Com relação ao diagrama unifilar de um arranjo de subestação elétrica mostrado na figura acima, julgue os itens subsequentes.

Esse diagrama unifilar representa o arranjo de subestação elétrica denominado esquema de manobra barra principal/barra de transferência.

• C. Certo
• E. Errado

Em uma subestação industrial, a proteção de Média Tensão – MT é realizada por um disjuntor que deve atender a diversas restrições a fim de proceder ao seu ajuste. Com relação a esse tema, afirma-se que a

• A.

  curva de atuação do relé deverá ficar abaixo do ponto ANSI do transformador de maior potência.

• B.

  proteção não deve atuar durante o tempo de magnetização dos transformadores.

• C.

  proteção deve atuar necessariamente todas as vezes em que ocorrer uma sobrecarga no transformador.

• D.

  proteção na entrada da subestação deve atuar sempre que ocorra uma falta no ramal de entrada.

• E.

  coordenação da proteção da subestação deve considerar somente as proteções internas da instalação.
