Questões sobre Teoremas

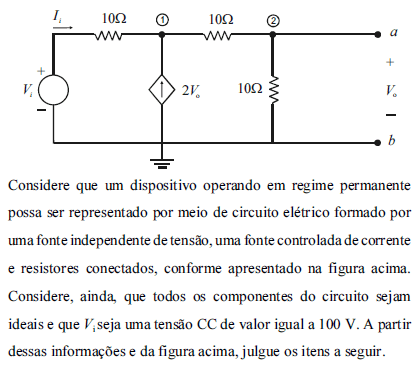

A resistência do circuito equivalente de Thevenin nos terminais de saída a-b tem valor negativo.

• C. Certo
• E. Errado

Nos terminais a-b do circuito acima, o equivalente de Norton resultante é formado por uma fonte independente de corrente CC, com amplitude igual a 5 A, e por uma resistência equivalente, em paralelo, cujo valor não depende do valor de V_i.

• C. Certo
• E. Errado

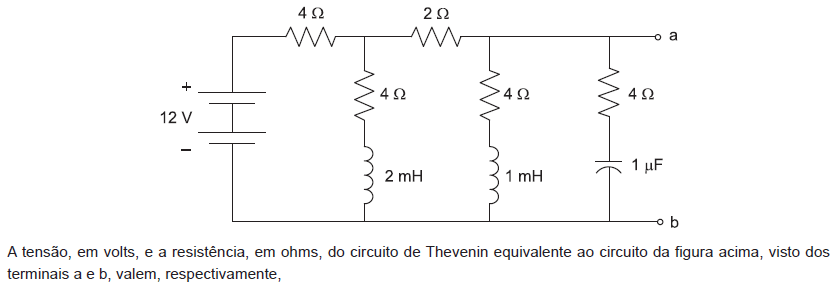

• A.

  3 e 4/3

• B.

  3 e 2

• C.

  3 e 4

• D.

  6 e 2

• E.

  6 e 4

Um circuito equivalente de Norton ¨¦ composto por uma fonte de corrente de 20 A, em paralelo com um resistor de 2 ¦¸. O seu equivalente de Th¨¦venin ¨¦ um circuito composto por uma fonte de

• A.

  corrente de 10 A, em série com um resistor de 1 Ω.

• B.

  corrente de 10 A, em paralelo com um resistor de 1 Ω.

• C.

  tensão de 40 V, em paralelo com um resistor de 2 Ω.

• D.

  tensão de 40 V, em série com um resistor de 10 Ω.

• E.

  tensão de 40 V, em série com um resistor de 2 Ω.

O valor absoluto da tensão e a resistência do equivalente de Thevenin entre os nós Y e W são, respectivamente,

• A. V_TH = 4,2 V e R_TH = 28 §Ù
• B. V_TH = 4,2 V e R_TH = 64 §Ù
• C. V_TH = 6,1 V e R_TH = 51 §Ù
• D. V_TH = 6,1 V e R_TH = 81 §Ù
• E. V_TH = 8,5 V e R_TH = 17 §Ù

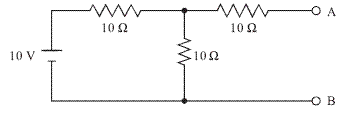

Com relação ao circuito acima, julgue os próximos itens.

A resistência equivalente de Thevenin vista entre os pontos A e B do circuito é igual a 15 .

• C. Certo
• E. Errado



Com relação ao circuito acima, julgue os próximos itens.

A tensão equivalente de Thevenin vista entre os pontos A e B do circuito é igual a 5 V.

• C. Certo
• E. Errado



Com relação ao circuito acima, julgue os próximos itens.

A corrente equivalente de Norton vista entre os pontos A e B do circuito é igual a 1/3 A.

• C. Certo
• E. Errado

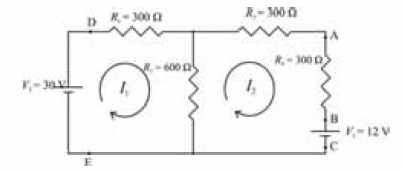

Considerando que, na figura acima, todos os elementos de circuito sejam ideais e que I₁ e I₂ representem correntes de malha, julgue os itens a seguir.

O circuito à direita dos terminais D e E (ou seja, sem a fonte de tensão de 30 V do circuito original) apresenta tensão equivalente de Thevenin igual a 6 V e resistência equivalente de Thevenin igual a 600 Ω

• C. Certo
• E. Errado

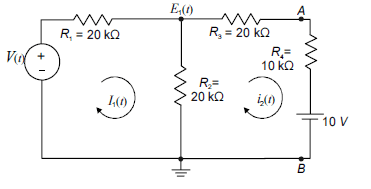

A figura acima mostra um circuito elétrico, em que são indicados as resistências de todos os resistores, a tensão de excitação v(t), o potencial e₁(t) no nó central e as correntes i₁(t) e i₂(t). Considerando que todos os componentes desse circuito sejam ideais, julgue os itens que se seguem.

Considere que o resistor R₄ e a fonte de 10 V sejam desconectados do circuito. Nessa situação, a resistência equivalente de Thévenin do ramo de circuito localizado à esquerda dos pontos A e B do circuito é igual a 30 k.

• C. Certo
• E. Errado
