Questões sobre Teoremas

Parte de um circuito elétrico linear, invariante no tempo, e em corrente alternada, foi reduzido utilizando-se o teorema de Thévenin. Igualmente, a referida redução poderia ter sido obtida por meio do teorema de Norton, sem perda de generalidade. A respeito desses teoremas, assinale a opção correta.

• A.

  O circuito equivalente obtido de acordo com o teorema de Thévenin é formado por uma impedância equivalente que deve ser ligada em paralelo com uma fonte equivalente independente de tensão.

• B.

  A impedância que é utilizada no circuito equivalente de Norton é a mesma que faria parte do circuito equivalente de Thévenin.

• C.

  No circuito equivalente de Norton, a fonte utilizada é de tensão.

• D.

  Os teoremas de Thévenin e de Norton não se aplicam a circuitos lineares que contenham fontes controladas de tensão e(ou) de corrente.

O circuito equivalente de Thévenin é representado por uma fonte de tensão contínua de 50 V em série com um resistor de 100 ohms. O valor da fonte de corrente, no respectivo circuito equivalente de Norton, é

• A.

  0,25 A.

• B.

  0,50 A.

• C.

  0,75 A.

• D.

  1,00 A.

• E.

  1,50 A.

Considere a rede resistiva alimentada por tensão CC mostrada na figura seguinte.

Tendo como base as informações do circuito ilustrado acima, julgue os itens que se seguem.

Não é possível calcular um equivalente de Norton para o circuito elétrico em questão, porque ele não tem fonte independente de corrente.

• C. Certo
• E. Errado

A corrente num resistor de 30Ω, conectado entre os pontos a e b de um circuito elétrico, é 2 A. Alterando-se esse resistor para 5Ω, a nova corrente é 4 A. O equivalente de Thévenin entre os pontos a e b é representado por uma fonte de tensão em série com um resistor cujos valores, respectivamente, são

• A.

  100 V ; 20Ω

• B.

  150 V ; 30Ω

• C.

  180 V ; 35Ω

• D.

  200 V ; 40Ω

• E.

  250 V ; 50Ω

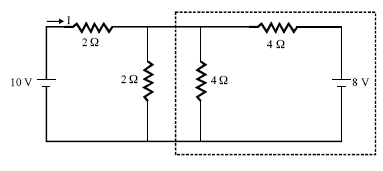

Considerando que todos os componentes no circuito elétrico acima são ideais, julgue os itens a seguir, relativos a esse circuito e a seus componentes elétricos.

O circuito equivalente de Norton do circuito mostrado é composto por uma fonte de corrente constante de 15 A e um resistor, em série com essa fonte, com resistência de 10

• C. Certo
• E. Errado

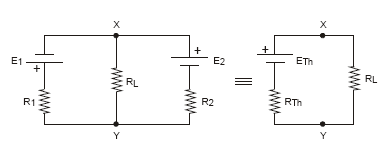

Determine o gerador equivalente de Thévenin entre os pontos X e Y.

• A.



• B.



• C.



• D.



• E.

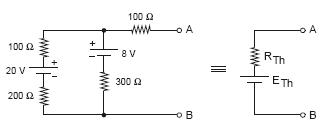

No circuito abaixo, o gerador equivalente de Thévenin é composto por RTh e ETh, que valem, respectivamente,

• A. 250 e 14V
• B. 250 e 8V
• C. 300 e 8V
• D. 300 e 14V
• E. 400 e 8V

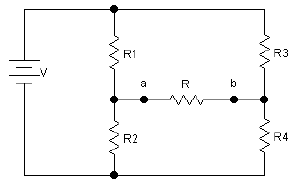

É dado o circuito abaixo, onde V= 12 Volts, R1=2,0 k, R2=3,0 k e R3=R4=4,0 k.

Aplicando –se o teorema de Thèvenin entre os pontos a e b, terminais do resistor R, teremos o circuito equivalente a uma fonte de tensão de

• A.

  0,0 Volts em série com o resistor R;

• B.

  1,2 Volts em série com um resistor de 3,2 k

• C.

  6,0 Volts em série com um resistor de 1,2 k

• D.

  7,2 Volts em série com um resistor de 1,2 k

• E.

  12,0 Volts em série com um resistor de 13,0 k

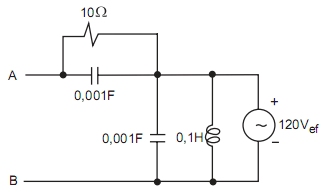

A figura acima mostra um circuito alimentado por uma fonte de tensão senoidal com freqüência  Hz. A tensão V_th [V] e a impedância Z_th  do circuito equivalente de Thevenin, entre os pontos A e B, respectivamente, são:

• A. 120,00 e 2,00 - j 10,60
• B. 120,00 e 2,00 - j 4,00
• C. 82,50 e 2,00 - j 10,60
• D. 72,40 - j 13,50 e 0,75 - j 2,70
• E. 47,50 + j 13,60 e 0,39 - j 0,11

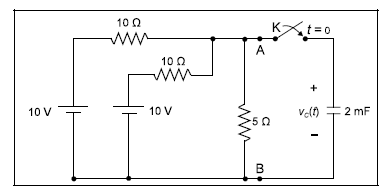

Considere que, no circuito mostrado acima, a chave K seja fechada no instante de tempo igual a zero. Considere ainda que o capacitor esteja descarregado antes do instante do fechamento da chave e que essa chave, uma vez fechada, permanece nesse estado indefinidamente. A respeito do circuito e da situação descrita, julgue os itens a seguir.

• C. Certo
• E. Errado
