Questões de Engenharia Elétrica da Centro de Seleção e de Promoção de Eventos UnB (CESPE)

Com relação ao dispositivo de conversão de energia mostrado esquematicamente na figura acima, julgue os itens seguintes.

As três setas verticais, I, II e III, representam as perdas de energia do sistema: elétricas, no campo de acoplamento e mecânicas, respectivamente.

• C. Certo
• E. Errado

Em subestações de sistemas elétricos de potência, estão presentes equipamentos elétricos destinados à transformação de tensão, ao seccionamento e, em alguns casos, à conversão de freqüência. Com relação aos arranjos de subestações e aos equipamentos mais comumente encontrados em tais locais, julgue os itens que se seguem.

No caso de uma subestação ao ar livre com arranjo em disjuntor-e-meio, o melhor local para instalar os pára-raios da subestação é próximo à entrada dos serviços auxiliares da subestação.

• C. Certo
• E. Errado

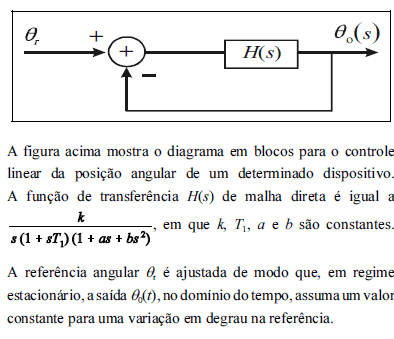

Com base nas informações acima, julgue os itens que se seguem.

Uma variação em degrau na referência θ_t provocará igual variação na posição angular θ₀(t), em regime permanente.

• C. Certo
• E. Errado

A respeito de medidas elétricas, julgue os itens a seguir.

Considere que os símbolos a seguir sejam encontrados no mostrador de um instrumento de medição elétrica. Nesse caso, é correto concluir que se trata de um instrumento de bobina móvel, classe de exatidão 1, tensão de ensaio de 2 kV, que deve ser utilizado com o mostrador na posição horizontal.

• C. Certo
• E. Errado

Com relação a esse circuito, julgue o item que se segue.

A expressão lógica mínima na forma soma de produtos que descreve o circuito é

• C. Certo
• E. Errado

As redes de banda larga estão viabilizando uma série de aplicações multimídia e de serviços integrados. Com relação a essas redes, julgue os itens seguintes.

As redes ATM têm suporte nativo a diferentes categorias de serviços. Assim, a qualidade de serviço pode ser especificada diretamente na camada de comutação de células, por meio da sinalização explícita dos requisitos de QoS em cada célula a ser comutada.

• C. Certo
• E. Errado

Com relação ao dispositivo de conversão de energia mostrado esquematicamente na figura acima, julgue os itens seguintes.

No esquema, supondo que o sistema elétrico seja a entrada de energia, é correto afirmar que dW_ele = (v_t – ir)idt é o diferencial da energia elétrica de entrada no campo de acoplamento no intervalo de tempo dt.

• C. Certo
• E. Errado

Considerando que, na calibração de um voltímetro analógico, em que se utilizou uma bateria-padrão de 12,0 V, o instrumento calibrado tenha indicado 12,6 V, julgue o item abaixo.

Se o instrumento tiver sido utilizado em uma escala de 50,0 V, então o erro de medição relativo à escala foi superior a 2 %.

• C. Certo
• E. Errado

Com base nas informações acima, julgue os itens que se seguem.

Se não houvesse a malha de realimentação indicada no diagrama em blocos, não seria possível se controlar a posição angular θ₀(t), em um valor constante, em regime estacionário, a partir de um sinal em degrau injetado na entrada do sistema representado por H(s).

• C. Certo
• E. Errado

Julgue os itens a seguir, quanto às grandezas elétricas normalmente utilizadas e suas respectivas unidades no Sistema Internacional de Unidades (SI).

A unidade de tensão é o volt (V), que também é equivalente a watt/ampere (W/A).

• C. Certo
• E. Errado
