Questões de Engenharia Elétrica da Centro de Seleção e de Promoção de Eventos UnB (CESPE)

As tecnologias da informação têm nas redes de comunicação de dados um de seus pilares mais importantes. Estas agrupam um conjunto de recursos e infra-estrutura física e lógica para transmissão, processamento e tratamento da informação. Acerca das principais tecnologias utilizadas na formação de redes de comunicação de dados modernas, julgue os itens a seguir.

Embora não tenha sido um sucesso de implementação na indústria de telecomunicações, o modelo de referência OSI (ISO) permanece como uma referência importante para a arquitetura e a organização das diversas funcionalidades de uma rede.

• C. Certo
• E. Errado

A respeito de um transformador monofásico de dois enrolamentos alimentado por uma fonte monofásica puramente senoidal, julgue os itens que se seguem.

O enrolamento de alta tensão é o primário do transformador; o de baixa tensão é o secundário.

• C. Certo
• E. Errado

Acerca de aspectos fundamentais nos projetos de instalações elétricas de baixa tensão, julgue os itens subseqüentes, à luz das prescrições da NBR–5410.

Os tipos de linhas elétricas previstos na NBR–5410 incluem apenas cabos unipolares e multipolares. A classificação que essa norma define para os cabos influencia no dimensionamento dos condutores.

• C. Certo
• E. Errado

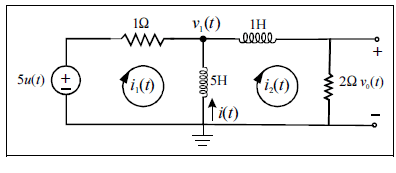

A figura acima mostra um circuito elétrico alimentado por uma fonte em degrau, cuja amplitude é igual a 5 V. As condições iniciais no indutor e no capacitor são supostamente nulas e u(t) é um degrau unitário. Com base nessas informações, julgue os itens a seguir.

As correntes de malha i₁(t) e i₂(t) podem ser calculadas a partir da solução das equações diferenciais a seguir.

• C. Certo
• E. Errado

A análise de materiais e dispositivos adotados pelas tecnologias da informação demanda, pela complexidade inerente às dimensões das estruturas de interesse situadas em escalas micro e nanoscópicas, a construção de modelos matemáticos e de procedimentos de tratamento da informação especialmente dedicados a esse fim. Acerca desse assunto, julgue os itens subseqüentes.

A estimação da incerteza associada a um conjunto de dados experimentais somente pode ser realizada com segurança quando se dispõe de um número suficiente de amostras independentes.

• C. Certo
• E. Errado

Com base na situação descrita acima, julgue os itens subseqüentes.

• C. Certo
• E. Errado

A um barramento de baixa tensão de uma instalação industrial, cuja alimentação se dá em tensão trifásica, são ligados dois motores de indução trifásicos de 100 HP. Os ramais de cada motor possuem fusível, relé térmico e chave seccionadora, adequadamente projetados, objetivando a proteção e o seccionamento de cada motor. O barramento possui uma proteção geral à montante. Em relação a esses componentes de proteção e seccionamento, julgue os itens que se seguem.

A chave seccionadora em cada ramal é dimensionada para suportar correntes térmica e dinâmica inferiores às correntes térmica e dinâmica no ponto onde se encontra instalada.

• C. Certo
• E. Errado

As tecnologias da informação têm nas redes de comunicação de dados um de seus pilares mais importantes. Estas agrupam um conjunto de recursos e infra-estrutura física e lógica para transmissão, processamento e tratamento da informação. Acerca das principais tecnologias utilizadas na formação de redes de comunicação de dados modernas, julgue os itens a seguir.

Quando se fala de tecnologia de redes geograficamente distribuídas (WAN), refere-se implicitamente a redes de comutação de pacotes ou células usando enlaces de dados via satélite ou via fibras ópticas.

• C. Certo
• E. Errado

A respeito de um transformador monofásico de dois enrolamentos alimentado por uma fonte monofásica puramente senoidal, julgue os itens que se seguem.

Se a permeabilidade relativa do material ferromagnético do núcleo do transformador é igual a 4.000, então o fluxo magnético concatenado com o enrolamento primário é igual ao fluxo magnético concatenado com o enrolamento secundário.

• C. Certo
• E. Errado

Acerca de aspectos fundamentais nos projetos de instalações elétricas de baixa tensão, julgue os itens subseqüentes, à luz das prescrições da NBR–5410.

Apesar da relativa modernidade da NBR–5410, ela não considera a presença de componentes harmônicos nos circuitos no dimensionamento dos condutores das instalações elétricas.

• C. Certo
• E. Errado
