Questões de Engenharia Elétrica da Centro de Seleção e de Promoção de Eventos UnB (CESPE)

Os princípios de teoria da informação servem como fundamentos para a construção de algoritmos básicos de criptografia e compressão de informações. Acerca das técnicas de criptografia e compressão de informações, julgue os itens que se seguem.

Na compressão de voz e imagens, ao contrário do que ocorre na compactação de dados, além de se eliminar informações redundantes na codificação do sinal, retira-se também parte da informação irrelevante. Desse modo, o processo de compressão de voz e imagem não é completamente reversível, sendo que o sinal resultante do processo de descompressão é diferente do sinal originalmente comprimido.

• C. Certo
• E. Errado

Os disjuntores e as chaves seccionadoras desempenham papel relevante durante manobras em subestações de alta-tensão. A respeito desses equipamentos, julgue os itens seguintes.

Em relação às características de natureza térmica, é suficiente em um projeto que as chaves seccionadoras atendam ao requisito de capacidade de condução de corrente nominal no circuito que elas seccionam.

• C. Certo
• E. Errado

Com relação a máquinas elétricas de corrente contínua, julgue os seguintes itens.

A figura abaixo mostra o esquema de uma máquina CC em conexão shunt, pois os dois enrolamentos principais da máquina estão em paralelo com o circuito de armadura.

• C. Certo
• E. Errado

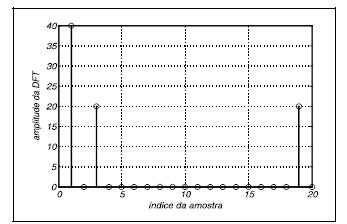

       Um engenheiro utilizou a transformada discreta de Fourier (DFT — discrete Fourier transform) para estimar o espectro de freqüências de um sinal. O sinal, que é composto por uma componente DC e uma componente senoidal, foi digitalizado a uma freqüência de 40 Hz, e foram tomadas 20 amostras do mesmo. O resultado da DFT é mostrado na figura acima, em que a ordenada mostra a amplitude da DFT e a abscissa mostra o índice da amostra resultante. Assim, a amplitude (módulo) da primeira componente da DFT é igual a 40.

Com relação a essa situação, julgue os itens seguintes.

A amplitude da componente senoidal que compõe o sinal analisado é igual ao valor da componente DC do sinal.

• C. Certo
• E. Errado

Julgue os itens que se seguem, relativos a manutenção elétrica.

A substituição de um interruptor que, de forma sistemática, apresenta mau contato é exemplo de manutenção preventiva.

• C. Certo
• E. Errado

Um transformador de potência é utilizado em uma subestação elevadora com a finalidade de possibilitar o fluxo de energia, através de uma linha de transmissão de comprimento médio, para outra subestação. Em relação a esse assunto, julgue o item a seguir.

Para a condição de operação com carga nominal, o transformador apresenta regulação nula.

• C. Certo
• E. Errado

Com relação a máquinas elétricas de corrente contínua, julgue os seguintes itens.

Em um gerador CC de excitação independente, a corrente de carga produz dois tipos de queda de tensão no circuito da armadura: queda de tensão na resistência do circuito de armadura e queda de tensão em virtude do efeito de reação da armadura.

• C. Certo
• E. Errado

Com relação a máquinas elétricas de corrente contínua, julgue os seguintes itens.

Uma das formas mais utilizadas para dar a partida a um motor CC em conexão shunt com redução substancial da corrente de partida é aplicar tensão nominal ao circuito de armadura, com o circuito de campo desconectado. Após a aceleração inicial do motor, o circuito de campo é conectado em paralelo ao da armadura.

• C. Certo
• E. Errado

Com base na figura acima, que mostra um esquema de uma instalação elétrica, julgue os itens a seguir.

O esquema não pode ser considerado um diagrama unifilar, pois apresenta informações muito específicas, como a existência de transformadores para instrumentos, relés térmicos e instrumentos de medição.

• C. Certo
• E. Errado

Um motor CC de excitação independente tem o seu circuito de armadura, cuja resistência é igual a 0,2 alimentado por uma fonte de 220 V, dela consumindo 22 kW, enquanto seu rotor gira a 1.000 rpm. Nesse ponto de operação, no circuito de campo, cuja resistência é igual a 100 a corrente é igual a 3 A. Com relação a essa situação, julgue os itens subseqüentes.

A força contra-eletromotriz do circuito de armadura é inferior a 210 V.

• C. Certo
• E. Errado
