Questões de Engenharia Elétrica da Centro de Seleção e de Promoção de Eventos UnB (CESPE)

O ente fundamental no estudo da eletricidade é a carga elétrica. O domínio e a manipulação desse ente pelos mais diversos dispositivos elétricos e eletrônicos é que permite a construção de equipamentos para as mais diversas aplicações. A respeito de cargas e de campos elétricos, julgue os itens a seguir.

A unidade de carga elétrica no sistema MKS é o coulomb.

• C. Certo
• E. Errado

No que se refere a sistemas de iluminação, julgue os itens subseqüentes.

As luminárias para iluminação de interiores são classificadas em quatro tipos, conforme a distribuição espacial do fluxo luminoso por elas emitido, acima e abaixo de um plano horizontal que passa por seu centro: direta, semi-direta, mista e indireta. A figura a seguir mostra a curva fotométrica característica da iluminação indireta.

• C. Certo
• E. Errado

Um motor síncrono trifásico, 50 HP, 380 V, é alimentado por um transformador trifásico de relação de transformação igual a 34,5 e de tensão secundária nominal igual a 400 V. O motor opera com carga nominal, com rendimento igual a 74,6% e fator de potência igual a 0,5, sendo alimentado com tensão nominal. Sabendo que 1 HP = 746 W, julgue os itens abaixo, com base na situação apresentada.

A tensão nominal primária do transformador é igual a 13,8 kV.

• C. Certo
• E. Errado

As tecnologias da informação têm nas redes de comunicação de dados um de seus pilares mais importantes. Estas agrupam um conjunto de recursos e infra-estrutura física e lógica para transmissão, processamento e tratamento da informação. Acerca das principais tecnologias utilizadas na formação de redes de comunicação de dados modernas, julgue os itens a seguir.

Não há diferenças práticas entre equipamentos denominados roteador e comutador de camada 03, pois estes executam exatamente as mesmas funções.

• C. Certo
• E. Errado

Julgue os itens a seguir acerca de subestações em um sistema de transmissão de energia elétrica em extra alta-tensão.

Nesses tipos de subestações normalmente existem instalações para o seccionamento de linhas de transmissão.

• C. Certo
• E. Errado

Acerca de um transformador trifásico de 75 kVA, 34 kV (delta) / 380 V (estrela aterrada), 60 Hz e impedância por fase igual a 3.700  refletida ao lado de alta tensão, julgue os itens seguintes.

A corrente nominal de linha do lado de baixa tensão desse transformador é superior a 195 A.

• C. Certo
• E. Errado

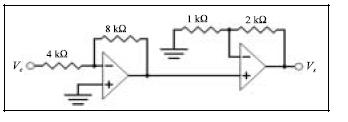

A figura acima mostra o diagrama de um circuito que utiliza amplificadores operacionais e resistores. Com relação a esse circuito,e supondo que todos os seus componentes são ideais, julgue os itens seguintes.

O circuito mostrado não usa acoplamento direto (DC).

• C. Certo
• E. Errado

A figura acima mostra um circuito elétrico alimentado por uma fonte em degrau, cuja amplitude é igual a 5 V. As condições iniciais no indutor e no capacitor são supostamente nulas e u(t) é um degrau unitário. Com base nessas informações, julgue os itens a seguir.

Se o circuito fosse excitado com uma fonte senoidal v_s(t) com freqüência de 1 rad/s e amplitude de 5 V, ao invés do degrau, a corrente i₂(t), em regime estacionário, apresentaria amplitude diferente de zero.

• C. Certo
• E. Errado

No que se refere a sistemas de iluminação, julgue os itens subseqüentes.

O cálculo da iluminação de determinado local pode ser feito pela utilização de vários métodos. Na iluminação de interiores, um dos métodos mais utilizados é o do fluxo luminoso, que fornece ao projetista o valor do fluxo luminoso emitido pelas fontes necessário para proporcionar determinado nível de iluminância média no plano útil de trabalho.

• C. Certo
• E. Errado

Um motor de indução trifásico com rotor em gaiola possui um único enrolamento por fase, tensão nominal por enrolamento igual a 220 V, todos os terminais dos enrolamentos do estator disponíveis e, em partida direta, conjugado igual a 50 N A m. Com relação a esse motor, julgue os seguintes itens.

A partida estrela-triângulo é adequada ao acionamento desse motor se a fonte trifásica de alimentação possuir tensão nominal igual a 380 V.

• C. Certo
• E. Errado
