Questões de Engenharia Elétrica da Centro de Seleção e de Promoção de Eventos UnB (CESPE)

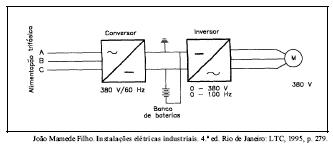

Com relação ao acionamento de um motor de indução trifásico com rotor em gaiola mostrado na figura acima, julgue os itens que se seguem.

Esse acionamento permite variar a velocidade de rotação do campo magnético girante do estator e, com isso, a velocidade de rotação do rotor.

• C. Certo
• E. Errado

Com relação a sistemas digitais, julgue os itens seguintes.

O número hexadecimal 4F corresponde ao número decimal 79.

• C. Certo
• E. Errado

As instalações elétricas de construções civis devem ser projetadas e executadas de forma a garantirem segurança e comodidade para os usuários. Com relação a instalações elétricas, julgue os itens subseqüentes.

As chaves magnéticas são utilizadas em controle remoto, para comandar circuitos elétricos a distância.

• C. Certo
• E. Errado

Com relação ao acionamento de um motor de indução trifásico com rotor em gaiola mostrado na figura acima, julgue os itens que se seguem.

Com esse acionamento, a aplicação de tensão inferior à tensão nominal do motor produzirá, necessariamente, redução do conjugado desenvolvido pela máquina proporcional ao quadrado da tensão aplicada por fase.

• C. Certo
• E. Errado

Com relação a sistemas digitais, julgue os itens seguintes.

Um circuito lógico formado apenas com quatro entradas distintas — A, B, C e D —, duas portas OU e uma porta E pode ser montado para implementar a função lógica (A + B) × C × (B + D).

• C. Certo
• E. Errado

As instalações elétricas de construções civis devem ser projetadas e executadas de forma a garantirem segurança e comodidade para os usuários. Com relação a instalações elétricas, julgue os itens subseqüentes.

Para maior segurança, nas chaves de faca com porta-fusíveis de circuitos com duas fases e um neutro, oriundos de circuito trifásico, o neutro deve conter fusível.

• C. Certo
• E. Errado

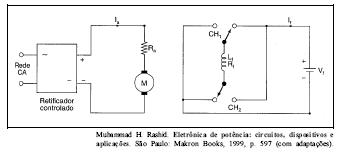

Com relação ao acionamento de um motor CC mostrado na figura acima, julgue os itens seguintes.

A figura mostra o acionamento de um motor CC de excitação independente em que a amplitude da tensão aplicada ao circuito de armadura é variável, e a tensão aplicada ao circuito de campo tem amplitude fixa, mas polaridade reversível.

• C. Certo
• E. Errado

Com relação à situação apresentada, julgue os itens que se seguem.

Uma das saídas é igual a uma das entradas.

• C. Certo
• E. Errado

A figura acima representa a planta baixa de uma dependência de uma residência com sua respectiva instalação elétrica, alimentada com tensão igual a 220 V e desenhada segundo a ABNT. Com relação a essa instalação, julgue os seguintes itens.

Os circuitos 1 e 2 alimentam cargas localizadas em outras dependências além da mostrada na figura, sendo o primeiro um circuito de força, e o segundo, um circuito de iluminação.

• C. Certo
• E. Errado

Julgue os itens a seguir, acerca de equipamentos elétricos.

O líquido isolante utilizado em transformadores de potência permite a transferência do calor gerado pelas partes internas do equipamento.

• C. Certo
• E. Errado
