Questões de Engenharia Elétrica da Centro de Seleção e de Promoção de Eventos UnB (CESPE)

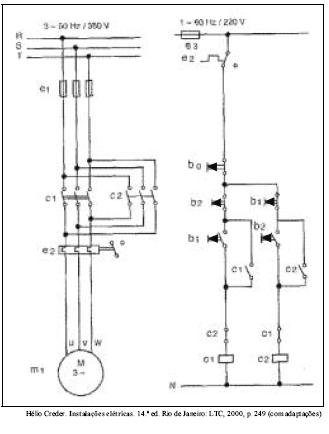

A figura acima mostra os diagramas de força e de controle do acionamento de um motor de indução trifásico de rotor em gaiola. Julgue os itens abaixo, relativos ao acionamento e aos diagramas.

Com o motor funcionando em virtude da atuação do contator c1, se o contato normalmente fechado de c1 permanecer fechado, o motor continuará funcionando normalmente, sem que riscos adicionais sejam acrescentados ao acionamento.

• C. Certo
• E. Errado

Microprocessadores e circuitos de memória são acessíveis a custos cada vez menores e fazem parte de soluções de eletrônica digital para uma variedade crescente de situações. Acerca do funcionamento de microprocessadores e de circuitos de memória, julgue os itens subseqüentes.

O barramento é uma solução que facilita a interconexão do microprocessador com seus diversos periféricos. A tecnologia que evita que dispositivos tentem levar linhas do barramento para valores lógicos diferentes ao mesmo tempo (conflito de barramento) é a chamada porta lógica de três estados (tristate).

• C. Certo
• E. Errado

A respeito de aterramento, julgue os itens a seguir.

A figura abaixo mostra o esquema de aterramento denominado TN-C-S.

• C. Certo
• E. Errado

Microcomputadores e processadores digitais atualmente são largamente utilizados na indústria para controle de processos. A maioria dos sistemas industriais é de natureza analógica, requerendo assim o uso de conversores do tipo analógico-digital (A/D) e digital-analógico (D/A) a fim de se implementar processos de automação que utilizam microcomputadores e processadores digitais. Acerca desse assunto, julgue os itens a seguir.

Todo sinal analógico que é processado por um computador digital deve primeiramente ser convertido de analógico para digital por meio de um dispositivo denominado sample-and-hold.

• C. Certo
• E. Errado

A figura acima mostra o diagrama unifilar de um sistema elétrico para suprir quatro alimentadores em 13,8 kV a partir de um transformador. O lado primário desse transformador apresenta tensão nominal de 69 kV e o secundário, de 13,8 kV. A potência nominal do transformador é igual a 20 MVA e a sua impedância — de natureza puramente reativa — é igual a 10% nas bases nominais de tensão e de potência do equipamento. A potência de curto-circuito trifásica no barramento de 69 kV é igual a 500 MVA. A partir dessas informações, julgue os itens a seguir.

Para quaisquer bases não-nulas de potência e de tensão utilizadas nesse sistema, a relação entre a corrente de base no lado de baixa tensão do transformador e a corrente de base no lado de alta tensão é igual a

• C. Certo
• E. Errado

A figura acima mostra os diagramas de força e de controle do acionamento de um motor de indução trifásico de rotor em gaiola. Julgue os itens abaixo, relativos ao acionamento e aos diagramas.

Uma falha desse acionamento é a ausência de intertravamento mecânico, obrigatório em quase todos os acionamentos feitos com a utilização de contatores.

• C. Certo
• E. Errado

Microprocessadores e circuitos de memória são acessíveis a custos cada vez menores e fazem parte de soluções de eletrônica digital para uma variedade crescente de situações. Acerca do funcionamento de microprocessadores e de circuitos de memória, julgue os itens subseqüentes.

As memórias de acesso aleatório (RAM) dividem-se em estáticas e dinâmicas. A célula de memória dinâmica é mais complexa, porque um circuito de realimentação positiva é usado para manter autonomamente o dado armazenado, enquanto o dispositivo estiver energizado. As memórias estáticas são mais simples, porque apenas um elemento capacitivo de armazenamento é necessário.

• C. Certo
• E. Errado

A respeito de aterramento, julgue os itens a seguir.

A figura abaixo esquematiza o aterramento denominado malha de terra.

• C. Certo
• E. Errado

Microcomputadores e processadores digitais atualmente são largamente utilizados na indústria para controle de processos. A maioria dos sistemas industriais é de natureza analógica, requerendo assim o uso de conversores do tipo analógico-digital (A/D) e digital-analógico (D/A) a fim de se implementar processos de automação que utilizam microcomputadores e processadores digitais. Acerca desse assunto, julgue os itens a seguir.

Sistemas de tempo discreto utilizam grandezas amostradas no tempo.

• C. Certo
• E. Errado

Para avaliar as potências de curto-circuito monofásico e trifásico em uma subestação, um engenheiro precisa calcular as correntes de curto-circuito fase-terra (monofásico) e trifásico, respectivamente, para o local onde é representada a subestação no sistema elétrico de potência. Todas as informações necessárias para a realização dos cálculos são disponíveis. Considere que na representação da rede elétrica, para efeito de cálculo de curtocircuito, todas as impedâncias são aproximadas por suas respectivas componentes reativas. Em relação aos dados para essa avaliação, julgue os itens que se seguem.

O cálculo da corrente de curto-circuito fase-terra na barra representativa da subestação é afetado pela reatância equivalente de seqüência zero da barra.

• C. Certo
• E. Errado
