Questões de Engenharia Elétrica da Centro de Seleção e de Promoção de Eventos UnB (CESPE)

Na figura acima, relativa a uma instalação elétrica que alimenta cinco motores de indução trifásicos, In é a corrente nominal de cada motor. Com relação a essa instalação, julgue os itens que se seguem.

É possível combinar os diagramas de controle desses motores de modo que os contatos de força dos contatores, que acionam os dois motores de maior potência, não passem do estado aberto ao estado fechado simultaneamente.

• C. Certo
• E. Errado

O filtro digital descrito pela equação acima é

variante ao deslocamento.

• C. Certo
• E. Errado

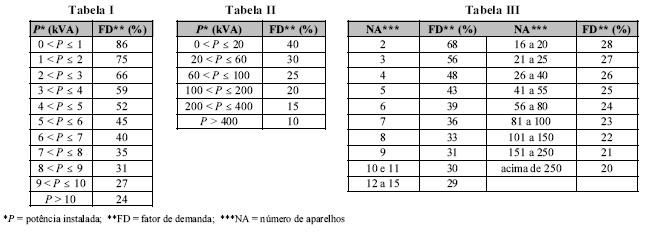

Um edifício possui 96 apartamentos idênticos, cada um deles constituindo uma unidade consumidora de energia elétrica. O projeto elétrico de cada apartamento indica apenas 5,70 kVA de potência instalada em iluminação e tomadas de uso geral e a existência de um único chuveiro de 4.400 W. As tabelas de I a III mostram os fatores de demanda a serem utilizados no dimensionamento dos componentes da instalação elétrica do edifício, sendo que a tabela I refere-se à potência instalada em iluminação e tomadas de uso geral para uma unidade residencial, a tabela II refere-se à potência instalada em iluminação e tomadas de uso geral para edifícios de apartamentos, e a tabela III refere-se ao número de chuveiros elétricos presentes na instalação.

Com relação a essa situação hipotética, julgue os itens subseqüentes.

A potência de alimentação do conjunto formado por todos os apartamentos é inferior a 150 kVA.

• C. Certo
• E. Errado

A figura acima mostra o diagrama unifilar de parte da instalação elétrica que alimenta os quadros de um condomínio de apartamentos. À luz das prescrições da NBR 5410, julgue os itens subseqüentes, relativos a essa instalação elétrica.

Se a tensão nominal dessa instalação for 380 V, é correto afirmar que ela possui transformadores de corrente auxiliares para a medição de consumo de energia elétrica.

• C. Certo
• E. Errado

O filtro digital descrito pela equação acima é

instantâneo.

• C. Certo
• E. Errado

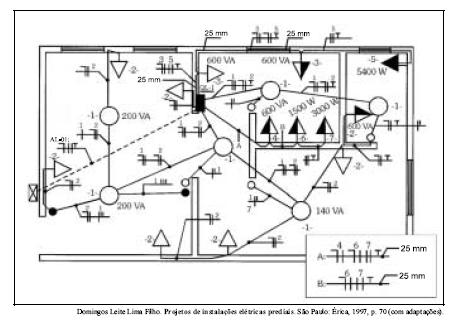

A figura acima representa a planta baixa de um apartamento com sua instalação elétrica alimentada com tensão igual a 220 V e desenhada segundo a simbologia adotada pela ABNT. Com relação a essa instalação, julgue os seguintes itens.

A instalação não atende à NBR-5410 no que se refere à separação da alimentação da iluminação e das tomadas.

• C. Certo
• E. Errado

A figura acima mostra o diagrama unifilar de parte da instalação elétrica que alimenta os quadros de um condomínio de apartamentos. À luz das prescrições da NBR 5410, julgue os itens subseqüentes, relativos a essa instalação elétrica.

Os condutores de proteção de cada um dos circuitos terminais alimentados pelos quadros QF e QL devem ter origem no aterramento do respectivo quadro, sendo que os aterramentos desses quadros devem ser independentes.

• C. Certo
• E. Errado

O filtro digital descrito pela equação acima é

estocástico.

• C. Certo
• E. Errado

A figura acima representa a planta baixa de um apartamento com sua instalação elétrica alimentada com tensão igual a 220 V e desenhada segundo a simbologia adotada pela ABNT. Com relação a essa instalação, julgue os seguintes itens.

O quadro de embutir QL-1 alimenta algumas cargas por meio de condutores que estão colocados em eletroduto embutido no piso.

• C. Certo
• E. Errado

A figura acima mostra o diagrama unifilar de parte da instalação elétrica que alimenta os quadros de um condomínio de apartamentos. À luz das prescrições da NBR 5410, julgue os itens subseqüentes, relativos a essa instalação elétrica.

Tomando como base as seções transversais indicadas para os condutores-fase da instalação, as seções transversais indicadas para os condutores-neutro e de proteção estão corretas.

• C. Certo
• E. Errado
