Questões de Engenharia Elétrica da Centro de Seleção e de Promoção de Eventos UnB (CESPE)

O filtro digital descrito pela equação acima é

relaxado.

• C. Certo
• E. Errado

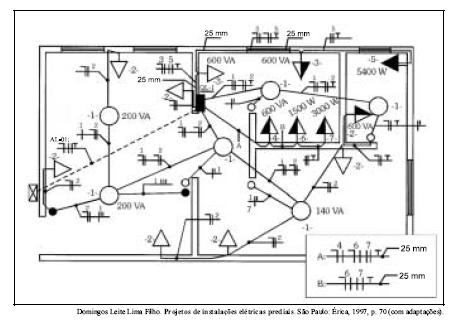

A figura acima representa a planta baixa de um apartamento com sua instalação elétrica alimentada com tensão igual a 220 V e desenhada segundo a simbologia adotada pela ABNT. Com relação a essa instalação, julgue os seguintes itens.

Apenas uma das lâmpadas acionadas pelos interruptores paralelos poderá ser acesa.

• C. Certo
• E. Errado

O filtro digital descrito pela equação acima é

dinâmico.

• C. Certo
• E. Errado

A figura acima mostra a configuração de um arranjo básico adotado em uma subestação de determinado sistema elétrico de potência, na forma de diagrama unifilar, no qual são destacadas as conexões entre barramentos, disjuntores e chaves seccionadoras. Com base nesse esquema, julgue os itens que se seguem.

Esse arranjo é adequado para utilização em subestações de níveis de tensão em 230 kV ou 345 kV.

• C. Certo
• E. Errado

A norma NBR-5410, que fixa as condições a que devem satisfazer as instalações elétricas nela definidas, inclui, entre suas prescrições fundamentais, a proteção contra choques elétricos. Com relação ao que estabelece essa norma quanto a esse tipo de proteção, julgue os itens a seguir.

A proteção por isolação das partes vivas é aquela destinada a impedir todo contato com as partes vivas da instalação elétrica, que devem ser totalmente recobertas por uma isolação que somente pode ser removida com a sua destruição.

• C. Certo
• E. Errado

Com relação ao sistema ilustrado na figura acima, em que é apresentada a configuração de pólos e zeros da função de transferência de um filtro digital unidimensional linear, invariante ao deslocamento e causal, julgue os itens seguintes.

A configuração de pólos e zeros é característica de um sistema do tipo IIR (infinite impulse response).

• C. Certo
• E. Errado

A figura acima mostra a configuração de um arranjo básico adotado em uma subestação de determinado sistema elétrico de potência, na forma de diagrama unifilar, no qual são destacadas as conexões entre barramentos, disjuntores e chaves seccionadoras. Com base nesse esquema, julgue os itens que se seguem.

Nesse arranjo, as barras I e II são denominadas, respectivamente, barra principal e barra de transferência.

• C. Certo
• E. Errado

A norma NBR-5410, que fixa as condições a que devem satisfazer as instalações elétricas nela definidas, inclui, entre suas prescrições fundamentais, a proteção contra choques elétricos. Com relação ao que estabelece essa norma quanto a esse tipo de proteção, julgue os itens a seguir.

Barreiras, invólucros e obstáculos são sinônimos, pois têm a mesma função: são todos destinados a impedir contatos fortuitos com partes vivas, mas não com os contatos voluntários.

• C. Certo
• E. Errado

Com relação ao sistema ilustrado na figura acima, em que é apresentada a configuração de pólos e zeros da função de transferência de um filtro digital unidimensional linear, invariante ao deslocamento e causal, julgue os itens seguintes.

A localização de pólos e zeros indica que o sistema é instável, ou seja,

• C. Certo
• E. Errado

A figura acima mostra a configuração de um arranjo básico adotado em uma subestação de determinado sistema elétrico de potência, na forma de diagrama unifilar, no qual são destacadas as conexões entre barramentos, disjuntores e chaves seccionadoras. Com base nesse esquema, julgue os itens que se seguem.

O pára-raios é um dos equipamentos que devem ser eletricamente instalados entre os barramentos da subestação e a entrada de linha de transmissão.

• C. Certo
• E. Errado
