Questões de Engenharia Elétrica da CONSULPLAN Consultoria (CONSULPLAN)

No que diz respeito aos equipamentos elétricos, há vários deles que permitem a realização de medições. Nesse sentido,

I. o Ohmímetro mede a corrente IA que o atravessa. Para fazê-lo medir a corrente IR que atravessa o resistor é necessário conectá-lo com o resistor, de forma que IA = IR.

II. o Voltímetro mede a tensão UV entre dois terminais. Para fazê-lo medir a diferença de potencial UR entre os terminais do resistor, é necessário conectá-lo com o resistor, de modo que UV = UR.

Os tipos de conexão em I e II são, respectivamente, em

• A. série e série.
• B. paralelo e série.
• C. série e paralelo.
• D. paralelo e paralelo.

O aterramento elétrico tem como função proteger o usuário das descargas atmosféricas, de cargas estáticas acumuladas nas carcaças dos equipamentos, além de facilitar o funcionamento dos dispositivos de proteção, através da corrente desviada para a terra. De acordo com a Norma 5410/97, os sistemas de aterramento das instalações de baixa tensão usando uma simbologia própria. Assim, TN-C tem por significado

• A. T – um ponto diretamente aterrado / N – massas ligadas diretamente ao ponto de alimentação aterrado / C – neutro e proteção em um único condutor.
• B. T – um ponto diretamente aterrado / N – massas diretamente aterradas, independentemente do aterramento eventual de um ponto de alimentação / C – neutro e proteção assegurados por condutores distintos.
• C. T – isolação de todas as partes vivas em relação à terra ou aterramento através de uma impedância / N – massas diretamente aterradas, independentemente do aterramento eventual de um ponto de alimentação / C – neutro e proteção em um único condutor.
• D. T – isolação de todas as partes vivas em relação à terra ou aterramento através de uma impedância / N – massas ligadas diretamente ao ponto de alimentação aterrado / C – neutro e proteção assegurados por condutores distintos.

Quanto à utilização e funcionamento dos capacitores, marque V para as afirmativas verdadeiras e F para as falsas.

( ) A instalação deve ser precedida de medidas operacionais que levem à diminuição da necessidade de reativo como desligamento de motores ou outras cargas indutivas ociosas.

( ) Como fontes de reativo, a circulação fica limitada aos pontos onde é efetivamente necessária, reduzindo perdas.

( ) São equipamentos capazes de armazenar energia reativa e fornecer aos equipamentos a energia necessária ao seu funcionamento.

A sequência está correta em

• A.

  V, V, V

• B.

  V, V, F

• C.

  V, F, F

• D.

  F, V, V

• E.

  F, F, F

No que diz respeito à terminologia utilizada na área da telefonia celular, dois termos técnicos são definidos a seguir.

I. Processo de transferir uma estação móvel de de um canal para outro ou de uma estação rádio base para outra. Nessa situação, a mudança de canal pode ser realizada por meio de uma palavra código, de uma banda de frequência, de um slot de tempo, ou de uma combinação deles, dependendo da técnica de múltiplo acesso utilizada.

II. Conectividade que um usuário de uma rede obtém em áreas fora da localidade geográfica onde está registrado, utilizando outra rede em que é visitante. A rede que está sendo visitada pode ou não pertencer à mesma operadora.

Esses termos são denominados, respectivamente,

• A. backoff e roaming.
• B. handoff e roaming.
• C. backoff e switching.
• D. handoff e switching.

No Sistema Elétrico Brasileiro existe uma pessoa jurídica com a função de executar as atividades de coordenação e controle da operação da geração e transmissão de energia elétrica nos sistemas interligados. Essa pessoa jurídica é denominada

• A. Usina Hidrelétrica de Itaipu.
• B. Agência Nacional de Energia Elétrica.
• C. Centro de Pesquisas de Energia Elétrica.
• D. Operador Nacional do Sistema Elétrico.

Observe os símbolos gráficos a seguir utilizados em projetos de sistemas de potência.

Os símbolos I e II representam, respectivamente,

• A. gerador de indução monofásico e autotransformador.
• B. gerador de indução trifásico e transformador de corrente.
• C. motor de corrente alternada trifásica e autotransformador.
• D. motor de corrente alternada monofásica e transformador de corrente.

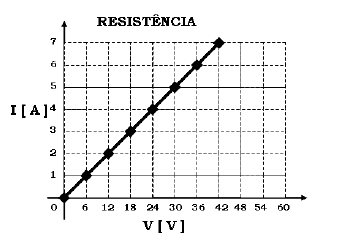

Analise o gráfico, que relaciona corrente [A] e tensão [V].

O valor da resistência, em ohms, é de

• A. 2.
• B. 3.
• C. 4.
• D. 6.

Em relação à corrente capacitiva nos circuitos RC paralelo e RC série, as tensões estão, respectivamente, nas condições

• A. adiantada de 90° e atrasada de 90°.
• B. adiantada de 90° e adiantada de 90°.
• C. atrasada de 90° e adiantada de 90°.
• D. atrasada de 90° e atrasada de 90°.

A empresa Eletricidade Total Ltda. utiliza 5 máquinas, sendo que o motor de cada uma consome 1000W. Se todas forem utilizadas durante 12 horas por dia, em 4 dias da semana, pode-se verificar que a energia consumida é igual a

• A. 480kWh.
• B. 360kWh.
• C. 240kWh.
• D. 120kWh.

No contexto das telecomunicações, existem diversos fatores que degradam a qualidade do sinal transmitido. Um é representado pela “perda”, por um curto intervalo de tempo, da portadora de um sinal de dados, enquanto que outro é caracterizado pela ocorrência de reflexão de parte do sinal ao longo de uma transmissão. Esses fatores são conhecidos, respectivamente, por

• A. “phase hits” e diafonia.
• B. “drop out” e diafonia.
• C. “phase hits” e eco.
• D. “drop out” e eco.
