Quanto aos tipos de instalações elétricas, relacione.

A sequência está correta em

• A.

  1, 2, 3

• B.

  1, 3, 2

• C.

  2, 1, 3

• D.

  2, 3, 1

• E.

  3, 2, 1

A figura a seguir representa a transformação estrela-triângulo.

Para converter a estrela em triângulo, o valor de R₃ é dado pela fórmula

• A.
• B.
• C.
• D.

Sobre a instalação de um chuveiro elétrico, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Para evitar choques deve-se instalar um fio-terra no chuveiro.

( ) A voltagem do chuveiro (volts) deve ser compatível à resistência em que será instalado.

( ) Deve-se utilizar conectores de porcelana ao fazer a ligação do chuveiro, pois proporciona maior segurança contra curtos e superaquecimento dos fios, resultando numa economia de energia.

( ) O fio que conduz energia para o chuveiro deve ter a mesma bitola que a especificada na embalagem do produto em mm², ou maior, nunca menor.

( ) A potência do produto está expressa em watts, quanto menor o número de watts, maior é a capacidade de aquecimento do chuveiro.

A sequência está correta em

• A.

  V, F, V, F, F

• B.

  F, F, F, V, V

• C.

  F, V, F, F, V

• D.

  V, V, V, V, F

• E.

  V, V, V, V, V

O rendimento de uma máquina elétrica é de 75%. Se 1 HP = 3/4kW e a potência total recebida é de 3kW, a potência efetivamente utilizada, em HP, é igual a

• A. 1,5.
• B. 3.
• C. 4,5.
• D. 6.

A Ponte de Wheatsthone é utilizada para medir uma resistência desconhecida RX e está representada no circuito a seguir.

• A. 4,5.
• B. 9.
• C. 13,5.
• D. 18.

Um transformador abaixador possui as características listadas a seguir:

• Relação de espiras de 50.000:500.

• O primário desse transformador está ligado a uma linha de transmissão de 20kV.

• O secundário está ligado a uma carga de 25
.

Nessas condições, a corrente do primário e a potência de saída são, respectivamente,

• A. 50mA e 1,6kW.
• B. 50mA e 2,4kW.
• C. 80mA e 1,6kW.
• D. 80mA e 2,4kW.

A figura a seguir mostra um circuito trifásico balanceado, com a carga conectada em estrela, onde a medida em um wattímetro monofásico indica 1kW.

A potência total do circuito é igual a

• A.
• B.
• C.
• D.

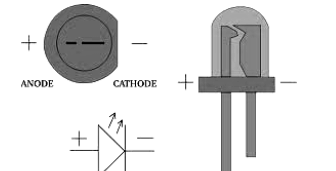

Observe a figura, que representa um diodo emissor de luz, mesma tecnologia utilizada nos chips dos computadores, que tem a propriedade de transformar energia elétrica em luz. Tal transformação é diferente da encontrada nas lâmpadas convencionais que utilizam filamentos metálicos, radiação ultravioleta e descarga de gases, dentre outras.

Nesses dispositivos, a transformação de energia elétrica em luz é feita na matéria, sendo, por isso, chamada de Estado sólido. É um componente do tipo bipolar, ou seja, tem um terminal chamado ânodo e outro, chamado cátodo. Dependendo de como for polarizado, permite ou não a passagem de corrente elétrica e, consequentemente, a geração ou não de luz. Esses dispositivos são conhecidos pela sigla

• A. ZENER.
• B. DIAC.
• C. FET.
• D. LED.

A tabela representa um circuito digital. Observe.

Utilizando os conceitos sobre Mapa de Karnaugh, a função OMEGA de saída será representada por

• A.
• B.
• C.
• D.

Circuitos elétricos e eletrônicos geram e utilizam circuitos CA e CC. Um gráfico que representa CC é

• A.
• B.
• C.
• D.
