Questões de Engenharia Elétrica da Fundação Euclides da Cunha (FEC)

Lista completa de Questões de Engenharia Elétrica da Fundação Euclides da Cunha (FEC) para resolução totalmente grátis. Selecione os assuntos no filtro de questões e comece a resolver exercícios.

No processo de dopagem dos semicondutores para obtenção do elemento tipo N, que é utilizado na fabricação dos diodos e transistores, utilizam-se:

  • A.

    Silício, Germânio, Alumínio e Boro;

  • B.

    Germânio, Boro e Fósforo;

  • C.

    Silício e Boro;

  • D.

    Silício e Fósforo;

  • E.

    Germânio e Alumínio.

Considere um diodo de junção ligado em um circuito retificador monofásico. Neste caso o diodo conduz quando a tensão:

  • A.

    de catodo é mais positiva que a de anodo;

  • B.

    da fonte é positiva;

  • C.

    da fonte é negativa;

  • D.

    de catodo é mais negativa que a de anodo;

  • E.

    de catodo é igual a de anodo.

Considerando os amplificadores Classe A e Classe B, podemos afirmar que:

  • A.

    os amplificadores Classes A e B possuem a mesma eficiência;

  • B.

    o amplificador Classe A trabalha na região de saturação durante meio ciclo;

  • C.

    o amplificador Classe B é mais eficiente que o Classe A;

  • D.

    o amplificador Classe B conduz por todo o ciclo ca sem entrar em saturação ou corte;

  • E.

    a eficiência do amplificador Classe A é maior que 90%.

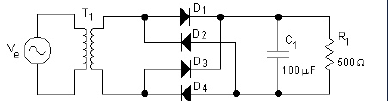

No circuito abaixo, a relação de transformação de T1 é de 10:1; e a tensão de entrada Ve é 127 V rms, e podendo variar em 10%. Desconsiderando as quedas de tensão nos diodos, a tensão de pico reverso máxima que podemos encontrar no diodo D4 é:

  • A.

    19,75 V;

  • B.

    16,16 V;

  • C.

    13,97 V;

  • D.

    12,70 V;

  • E.

    17,95 V.

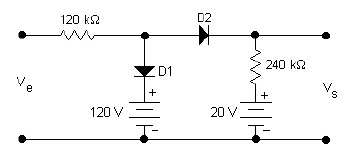

No circuito com diodos, considerados ideais, abaixo, em que a tensão de entrada Ve pode variar e entre 0 V e 360V, a variação da tensão de saída Vs é:

  • A.
  • B.
  • C.
  • D.
  • E.

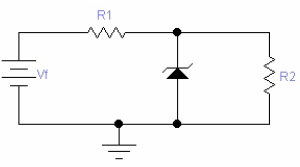

Considere o circuito abaixo, em que Vf = 30 V e, R1 e R2 valem respectivamente 300 e 2,7 k . A corrente no diodo zener, que está operando na sua tensão de ruptura, é de 20 mA. A tensão de ruptura é aproximadamente:

  • A.

    30,0 V;

  • B.

    27,0 V;

  • C.

    24,0 V;

  • D.

    23,1 V;

  • E.

    21,6 V.

Dois amperímetros foram ligados em um circuito para medição das correntes I1 e I2 como indicado. 12 Considerando que as medidas foram I1 = 8 mA e I2 = 200 A, os valores do ganho de corrente e o fator de cc correção do transistor são respectivamente:

  • A.

    160 e 0,99;

  • B.

    40 e 0,97;

  • C.

    160 e 0,97;

  • D.

    0,97 e 160;

  • E.

    82 e 0,99.

Considerando o circuito abaixo, em que as tensões V2 e V3 são respectivamente 0,6 V e 0,3 V, o valor de V1 para obter um valor de Vs igual a 1,0 V é

  • A.

    0,33 V;

  • B.

    0,30 V;

  • C.

    0,23 V;

  • D.

    0,13 V;

  • E.

    0,10 V.

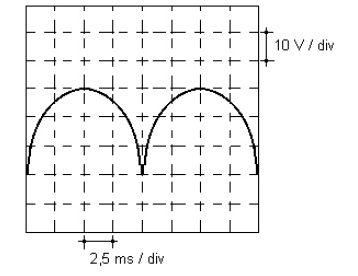

Durante os testes em laboratório de um retificador de onda completa monofásico, foi obtida a forma de onda de saída na tela de um osciloscópio mostrada abaixo. Através da análise da forma de onda podemos concluir que a freqüência e o valor da tensão rms de entrada do retificador são respectivamente:

  • A.

    60 Hz e 30 V;

  • B.

    50 Hz e 30 V;

  • C.

    100 Hz e 21,2 V;

  • D.

    60 Hz e 21,2 V;

  • E.

    50 Hz e 21,2 V

No circuito abaixo, são conhecidos os seguintes valores: IB = 27 A, VB = 1,80 V, VBE = 0,70 V, VC = 6,04 V, = 40 e VE = 11% de Vcc.

Através da análise deste circuito podemos afirmar que o valor do resistor R3 é aproximadamente:

  • A.

    4,7 k

  • B.

    2,2 k

  • C.

    1,2 k

  • D.

    5,6 k

  • E.

    3,6 k
