Questões de Engenharia Elétrica da Fundação Euclides da Cunha (FEC)

A subtração entre os números hexadecimais E7 e BD tem como resultado o correspondente em base 2 expresso na opção:

• A.

  01100110;

• B.

  01011010;

• C.

  00011101;

• D.

  00101010;

• E.

  00100110.

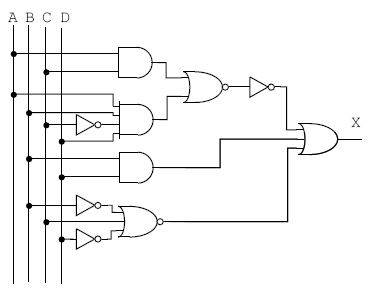

Analisando o circuito lógico abaixo, é possível retirar a expressão equivalente de X, função de A, B, C e D. Com os recursos fornecidos pela Álgebra de Boole, esta função pode ser minimizada, obtendo como expressão simplificada:

• A.
• B.
• C.
• D.
• E.

Em determinado instante, um flip-flop JK mestre escravo apresentou na sua saída Q uma mudança de estado de zero para um. Para que isto ocorra, uma possibilidade de valores assumidos pelas suas entradas J, K e clock nesse instante seriam, respectivamente:

• A.

  J=0, K=1 e clock mudando de zero para um;

• B.

  J=0, K=0 e clock =1;

• C.

  J=1, K=1 e clock mudando de zero para um;

• D.

  J=1, K=1 e clock =1;

• E.

  J=1, K=0 e clock =0.

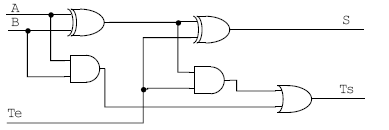

O circuito apresentado a seguir realiza uma operação aritmética entre dois números binários de um algarismo cada. Neste caso, o circuito corresponde a

• A.

  um subtrator completo;

• B.

  um meio somador;

• C.

  um somador / subtrator completo;

• D.

  um meio subtrator;

• E.

  um somador completo a partir de meios somadores.

O que caracteriza a diferença entre contadores assíncronos e contadores síncronos é a entrada de clock dos flip-flops. Nos contadores síncronos, o clock:

• A.

  é diferente para cada flip-flop;

• B.

  é comum para todos os flip-flops;

• C.

  vale sempre um;

• D.

  depende das saídas dos flip-flops;

• E.

  vale sempre zero.

Um circuito eletrônico tem como objetivo efetuar a medida de temperatura de um equipamento e transmitir esta informação codificada de forma digital. Este circuito será basicamente constituído de um:

• A.

  conversor AD;

• B.

  multiplex;

• C.

  demultiplex;

• D.

  conversor DA;

• E.

  contador em anel.

As memórias RAM, construídas a partir de semicondutores, apresentam as seguintes características quanto à possibilidade de leitura / escrita, ao modo de acesso e à volatilidade:

• A.

  apenas leitura, acesso seqüencial, voláteis;

• B.

  apenas escrita, acesso aleatório, NÃO voláteis;

• C.

  leitura / escrita, acesso aleatório, voláteis;

• D.

  leitura / escrita, acesso seqüencial, voláteis;

• E.

  apenas leitura, acesso aleatório, NÃO voláteis.

Uma vantagem obtida com a adição de uma Central Tandem em uma rede telefônica é:

• A.

  a eliminação da Central Trânsito Internacional nesta rede;

• B.

  a criação de caminhos alternativos entre as Centrais Locais;

• C.

  a adição de serviços especiais de DDR e DDI;

• D.

  a ligação direta entre dois assinantes, sem necessidade das Centrais Locais;

• E.

  a redução de telefones com defeito

A intensidade de tráfego (A), expressa em erlang, em um circuito cujo volume de tráfego observado durante uma hora foi de 24 minutos, é de:

• A.

  0,5 Erl;

• B.

  1,3 Erl;

• C.

  0,2 Erl;

• D.

  0,4 Erl;

• E.

  1,0 Erl.

Entre as vantagens de uma transmissão PCM é possível citar o fato de o sinal digital:

• A.

  ser muito sensível às interferências;

• B.

  poder assumir muitos valores distintos;

• C.

  utilizar a multiplexação por freqüência (FDM);

• D.

  ser obtido de amostras com metade da maior freqüência do sinal;

• E.

  poder ser regenerado por repetidores ao longo do circuito.
