Questões de Engenharia Elétrica da Fundação Mariana Resende Costa (FUMARC)

Entre os sistemas de partida de motores, a Partida Direta é o método mais simples por não empregar dispositivos especiais de acionamento, utilizando apenas contatores, disjuntores ou chaves interruptoras.

A seguir são apresentadas algumas condições que devem ser satisfeitas para permitir a Partida Direta.

I. A partida do motor deverá ser feita sem carga.

II. A potência do motor deve ser pequena para que a corrente de partida seja de baixo valor.

III. A corrente nominal da rede deverá ser tão elevada que a corrente de partida do motor não seja relevante.

IV. A carga a ser movimentada deverá necessitar de acionamento lento e progressivo.

São VERDADEIRAS as condições:

• A.

  II e III, apenas.

• B.

  I, II e III, apenas.

• C.

  I, II e IV, apenas.

• D.

  I e II, apenas.

As afirmativas abaixo são referentes à condição em que o ponto de curto-circuito está distante dos terminais do gerador.

I. A corrente de curto-circuito inicia-se com máxima simetria e torna-se gradualmente assimétrica.

II. O componente contínuo da corrente de curto-circuito tem valor decrescente e é formado em virtude da propriedade característica do fluxo magnético que não pode variar bruscamente.

III. O gerador é a principal fonte da corrente de curto-circuito.

IV. Nas instalações elétricas alimentadas por fontes localizadas distantes, a corrente alternada de curto-circuito inicia com um valor muito elevado e vai decrescendo até alcançar a corrente permanente.

Marque a opção CORRETA:

• A.

  II, apenas.

• B.

  I e II, apenas.

• C.

  I e IV, apenas.

• D.

  III e IV, apenas

• A.

  3,5 V.

• B.

  3,8 V.

• C.

  4,4 V.

• D.

  4,9 V.

As afirmativas abaixo sobre Comutação de Circuitos e Comutação de Pacotes são verdadeiras, EXCETO:

• A.

  O FDM e o TDM trabalham com o conceito de alocação prévia de canais.

• B.

  As redes de telefonia costumam optar pelo uso da comutação de pacotes nos enlaces para chamadas telefônicas para o exterior, visando minimizar custos.

• C.

  A comutação de pacotes possui um melhor compartilhamento de banda, sendo mais adequada para serviços de tempo real.

• D.

  O padrão TDM europeu consiste em canais com largura de banda de 4 kHz o que implica em uma frequência de amostragem de 8 kHz , com 8 bits por palavra de código, fornecendo uma taxa de transmissão por canal de 64 Kbps.

As afirmativas abaixo são referentes ao dispositivo de proteção à corrente diferencial-residual (DR). Analise cada uma das seguintes afirmativas como verdadeira (V) ou falsa (F):

I. Os dispositivos DR que detectam correntes de falta de até 30 mA asseguram a proteção contra contatos diretos e indiretos.

II. O circuito magnético do dispositivo DR deverá envolver todos os condutores vivos dos circuitos protegidos, com exceção do condutor neutro.

III. Os dispositivos DR deverão garantir o seccionamento de todos os condutores do circuito protegido.

IV. O uso do dispositivo DR dispensa o condutor de proteção.

A sequência CORRETA é:

• A.

  V, F, V, F.

• B.

  V, V, V, F.

• C.

  F, F, V, V.

• D.

  F, V, F, V.

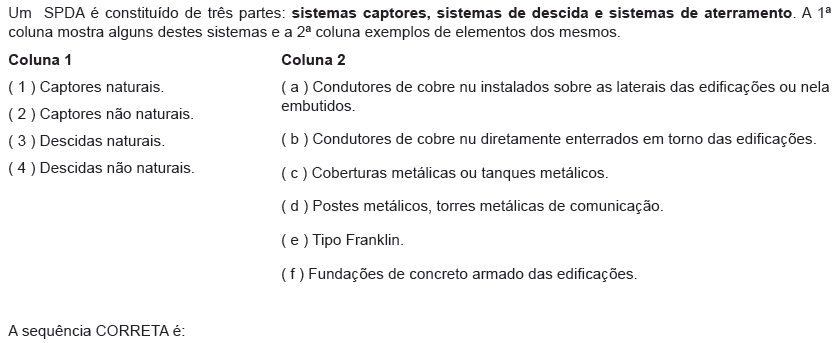

• A.

  1(c), 2(e), 3(d), 4(a).

• B.

  1(f), 2(a), 3(d), 4(b).

• C.

  1(b), 2(e), 3(c), 4(a).

• D.

  1(c), 2(f), 3(d), 4(e).

Destina-se a substituir as tubulações convencionais de telefonia em edifícios, sendo a critério da concessionária, utilizados nos casos em que se tem um grande número de pontos telefônicos acumulados na prumada.

O enunciado acima refere-se a

• A.

  quadro de Distribuição Geral.

• B.

  poço de elevação.

• C.

  tubulação Secundária de prumada.

• D.

  cabo de entrada.

Um amperímetro que utiliza o mecanismo medidor de D’Arsonval possui uma resistência de medidor R_M de 50 Ω e corrente de fundo de escala de 1 mA. A inclusão de um resistor R_SHUNT de 12,5 Ω permitirá um acréscimo percentual na medição do amperímetro de

• A.

  300%

• B.

  400 %

• C.

  500 %

• D.

  100 %

O valor da corrente elétrica (em ampere), para acionar um motor elétrico trifá-sico à plena carga, ligação triângulo conectado à rede de 110 V, é:

• A.

  igual para 110 e 220V.

• B.

  a metade do conectado em 220 V.

• C.

  o dobro da ligação em 220 V.

• D.

  1/3 da conexão em 220 V.

Os sistemas de transmissão de energia elétrica são projetados para atender aos seguintes critérios mínimos, EXCETO:

• A.

  Seletividade.

• B.

  Qualidade de transmissão.

• C.

  Confiabilidade.

• D.

  Capacidade de transmissão de energia.
