Questões de Engenharia Elétrica da Fundação Mariana Resende Costa (FUMARC)

Em um sistema de transmissão trifásico equilibrado, as seguintes observações são facilmente confirmáveis, EXCETO:

• A.

  A soma algébrica das três tensões de fase é igual a zero.

• B.

  É necessário o condutor de retorno no sistema.

• C.

  A soma algébrica das três correntes de fase é igual a zero.

• D.

  As três tensões de linha (medidas entre as três fases) são iguais, valendo VL.

A energia fornecida por um sistema de energia elétrica deve obedecer a certas condições mínimas, relacionadas com a qualidade. São fatores básicos que determinam essa qualidade, EXCETO:

• A.

  Freqüência constante.

• B.

  Tensão constante.

• C.

  Impedância finita.

• D.

  Alta confiabilidade.

Um gerador síncrono pode ser representado por uma caixa preta com duas entradas e quatro saídas. A alternativa que melhor representa essas saídas é:

• A.

  Potência ativa, corrente de armadura, tensão terminal, freqüência.

• B.

  Potência ativa, corrente de armadura, tensão terminal, potência reativa.

• C.

  Potência ativa, tensão terminal, freqüência, potência reativa.

• D.

  Potência reativa, corrente de armadura, tensão terminal, freqüência.

Com relação à matriz indutância de uma máquina síncrona de rotor de pólos salientes, é correto afirmar, EXCETO:

• A.

  Apresenta a indutância própria do rotor como uma componente de fre-qüência fundamental.

• B.

  É uma matriz quadrada.

• C.

  Na diagonal principal, encontramos somente indutâncias próprias e positivas.

• D.

  As indutâncias mútuas entre as fases da armadura são negativas e componentes harmônicas de ordem 2.

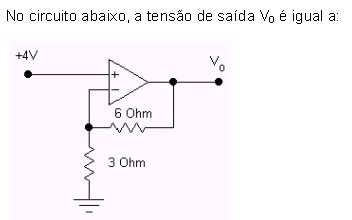

• A.

  2V

• B.

  18V

• C.

  9V

• D.

  12V

São indutâncias presentes em uma máquina síncrona de rotor de pólos salien-tes ao aplicarmos a transformada de Blondel:

• A.

  Indutância síncrona de eixo direto, indutância síncrona de eixo em quadratura, indutância de seqüência zero.

• B.

  Indutância síncrona magnetizante de armadura, indutância de dispersão do campo.

• C.

  Indutância de seqüência positiva, indutância de seqüência negativa, indutância de zero.

• D.

  Indutância de acoplamento estatorrotor, indutância mútua entre o campo e o enrolamento amortecedor.

Responda a esta questão, assinalando a opção CORRETA.

Um gerador síncrono subexcitado:

• A.

  Fornece potência ativa e fornece potência reativa indutiva.

• B.

  Fornece potência ativa e fornece potência reativa capacitiva.

• C.

  Absorve potência ativa absorve potência reativa indutiva.

• D.

  Absorve potência ativa absorve potência reativa capacitiva.

São vantagens da ligação de um transformador convencional como auto-transformador, EXCETO:

• A.

  A impedância em pu decresce em relação ao transformador original.

• B.

  A potência nominal aumenta em relação ao transformador original.

• C.

  Menores níveis de regulação em relação ao transformador original.

• D.

  Menores níveis de corrente de curto circuito em relação ao transformador original.

As características de desempenho de uma linha de transmissão são expressas em função dos seguintes parâmetros, EXCETO:

• A.

  Indutância da linha, em henrys por metro.

• B.

  Capacitância em paralelo da linha, em faradays por metro.

• C.

  Condutância em série da linha, em mhos por metro.

• D.

  Resistência da linha, em ohms por metro.

Em projetos elétricos, são critérios para ligação em alta tensão com ramal aéreo, EXCETO:

• A.

  Não cortar terrenos de terceiros.

• B.

  Não passar sobre área construída.

• C.

  Não passar a menos de 2 metros de janelas, sacadas, telhados, escadas, etc.

• D.

  Não entrar com o ramal pela frente do prédio.
