Questões de Engenharia Elétrica da Núcleo de Computação Eletrônica UFRJ (NCE)

É dado um sistema realimentado abaixo, onde a entrada é I(s) e a saída é O(s).

A função de transferência H(s)= O(s)/I(s) é igual a:

• A.

  H(s) = G(s)²/ (1 + F. G(s) + F. G(s)²);

• B.

  H(s = G(s)²/ (1+ F. G(s)²);

• C.

  H(s) = G(s)² . F / (1+ F. G(s));

• D.

  H(s) = G(s)² . (1+ F) / F. G(s);

• E.

  H(s) = (1+ F. G(s) + G(s)²) / G(s)².

O diodo túnel é um dispositivo eletrônico que apresenta resistência negativa. Considere o circuito abaixo.

Com essa polarização, o circuito se comportará como um circuito:

• A.

  monoestável;

• B.

  amplificador;

• C.

  de memória;

• D.

  astável;

• E.

  biestável.

Um transmissor de RF com 10 W de saída é acoplado a um Amplificador (Booster) de 10 dB, perfeitamente acoplado e, este, a uma carga, estando todo o sistema perfeitamente casado. A potência na carga será de:

• A.

  10 dBw;

• B.

  20 dBw;

• C.

  100 dBm;

• D.

  200 dBw;

• E.

  1000 dBm.

O integrado 78L12 é um regulador de tensão de +12 Volts de baixa potência. É dado o circuito abaixo, em que o D1 é um diodo Zener de 5,6 Volts.

O valor mais próximo para a tensão sobre o resistor R2 é de:

• A.

  5,0Volts;

• B.

  12,6 Volts;

• C.

  14.4 Volts;

• D.

  17,0 Volts;

• E.

  20,0 Volts.

O circuito abaixo é um temporizador acionado pela chave S.

• A.

  10 segundos;

• B.

  20 segundos;

• C. 30 segundos;
• D.

  40 segundos;

• E.

  50 segundos.

No circuito abaixo o transistor apresenta h_fe muito grande e os capacitores têm reatâncias desprezíveis na freqüência de operação.

O ganho de tensão Vs/Ve é próximo de:

• A.

  - 2,8;

• B.

  - 5,6;

• C.

  + 11,2;

• D.

  + 22,4;

• E.

  – 44,8.

O diagrama abaixo é de uma topologia usada em fontes chaveadas onde, através de uma tensão positiva e contínua de entrada, obtemos uma tensão negativa na saída.

Essa topologia é conhecida por:

• A.

  Buck;

• B.

  Buck-Boost;

• C.

  Buck;

• D.

  Cúk;

• E.

  PWM.

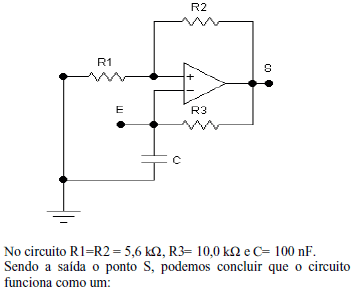

No circuito abaixo o operacional pode ser considerado ideal e perfeitamente polarizado com duas fontes: uma positiva, + Vcc, e outra negativa, - Vcc, de modo que o circuito está funcionando.

• A.

  oscilador senoidal;

• B.

  integrador;

• C.

  oscilador de ondas quadradas;

• D.

  amplificador;

• E.

  oscilador de ondas triangulares.

O circuito abaixo está perfeitamente polarizado, os semicondutores são de silício e suportam as tensões e correntes do circuito. Os transistores têm ganhos de corrente elevados.

O transformador é ideal e tem relação de espiras Np/Ns=1 (Ns é o número de espiras entre cada um dos terminais e a tomada central). A entrada no ponto E, em relação à terra, é um sinal senoidal de 16 V de pico.

• A.

  8 W;

• B.

  16 W;

• C.

  32 W;

• D.

  48 W;

• E.

  56 W;

Um engenheiro recebeu para análise o circuito abaixo, que está perfeitamente polarizado e funcionando.

Concluiu que o circuito é um:

• A.

  PLL;

• B.

  modulador CW;

• C.

  modulador QPSK;

• D.

  modulador em amplitude;

• E.

  oscilador modulado em freqüência.
