Considere o enunciado a seguir para responder às duas próximas questões. Um Capacitor de duas placas com dielétrico (mica) e de área igual à 0,0025 m2 com distância entre as placas de 2 cm. Dados:
Constante dielétrica da mica: 7 (SI) / Permissividade Elétrica no Vácuo: 8,85.10-12 F/m.
A capacitância resultante neste capacitor é de aproximadamente
- A.
10.140
- B.
3.280
. - C.
7.740
- D.
5.280
Considere o enunciado a seguir para responder às duas próximas questões. Um Capacitor de duas placas com dielétrico (mica) e de área igual à 0,0025 m2 com distância entre as placas de 2 cm. Dados:
Constante dielétrica da mica: 7 (SI) / Permissividade Elétrica no Vácuo: 8,85.10-12 F/m.
Considerando que o projetista do capacitor deseja aumentar o número de placas e assim formar um capacitor múltiplo com cinco regiões dielétricas, mantendo o dielétrico e as distâncias entre as placas. A nova capacitância do conjunto será de aproximadamente:
- A.
50,7
- B.
38,7
- C.
26,4
- D.
16,4

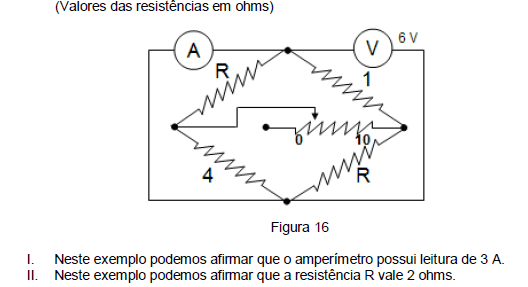

O esquema da Figura 16 apresenta uma associação de resistores alimentada por uma bateria. O voltímetro e o amperímetro sempre apresentam os mesmo valores, independentemente do valor da resistência variável.
Das afirmações acima:
- A.
Apenas a II está correta.
- B.
Ambas estão incorretas.
- C.
Apenas a I está correta.
- D.
Ambas estão corretas.
Considere seus conhecimentos em Amplificadores com Retroalimentação Negativa para responder a esta questão. Das afirmações abaixo
I. A retroalimentação negativa diminui a largura de banda de um amplificador, porque o declínio do ganho de tensão em anel aberto significa menor tensão de realimentação.
II. Existem quatro tipos de realimentação negativa em circuitos de fonte de tensão controlada.
- A.
Ambas estão incorretas.
- B.
Ambas estão corretas.
- C.
Apenas a II está correta.
- D.
Apenas a I está correta.

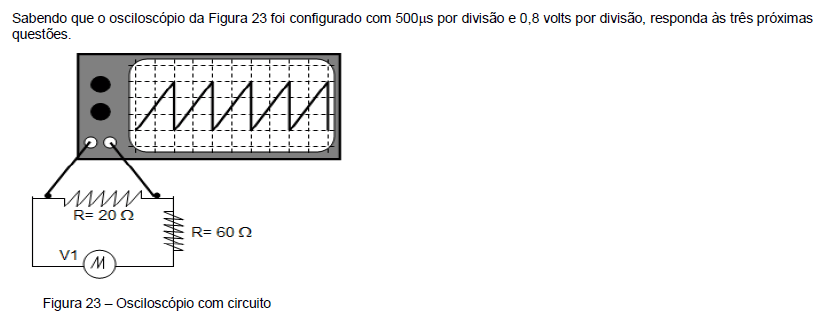

A tensão pico a pico da Fonte V1 vale
- A.
19,2 V.
- B.
4,8 V.
- C.
2,8 V.
- D.
9,6 V.
A corrente de pico a pico que atravessa o resistor de 60
vale
- A.
60 mA.
- B.
80 mA.
- C.
120 mA.
- D.
180 mA.

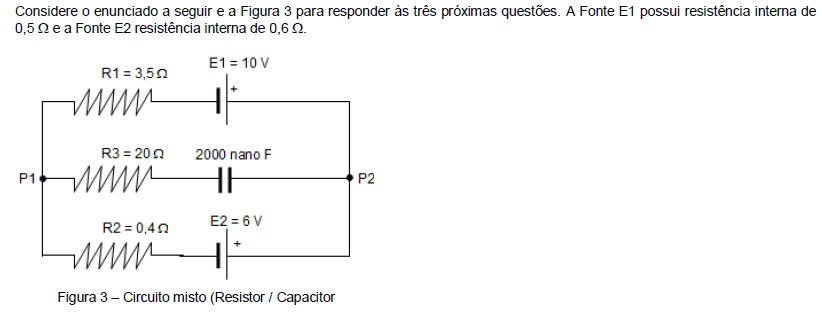

Assinale a alternativa que indique as afirmações corretas. Assim que o circuito é ligado e o capacitor estiver descarregado
I. a corrente que fluirá por R3 é de 0,8 A.
II. A DDP no capacitor é de 16 V.
- A.
Ambas estão incorretas.
- B.
Ambas estão corretas.
- C.
Apenas a I está correta.
- D.
Apenas a II está correta.
A Diferença de Potencial Elétrico em os Pontos P1 e P2 quando o capacitor estiver plenamente carregado vale:
- A.
4,6 V.
- B.
6,8 V.
- C.
4,0 V.
- D.
9,6 V.
Após o capacitor estar carregado foi medida a carga do mesmo que apresentou o valor de:
- A.
22,4
- B.
7,6
- C.
13,6
- D.
9,6
Um circuito com Resistor de 40 ohms e um capacitor com Xc de 30 ohms estão ligados em série a uma fonte de alimentação de 127 V.
I. Nestas condições a impedância Z do circuito vale 50 ohms.
II. Nestas condições a corrente vale 2.540
Das afirmações acima
- A.
Somente a II está correta.
- B.
Somente a I está correta
- C.
Ambas estão corretas.
- D.
Ambas estão incorretas.
