Questões de Engenharia Elétrica da Universidade Federal do Paraná (UFPR)

Um condutor de cobre cujo comprimento é L₀ e o raio da seção transversal é r0 tem uma resistência elétrica R₀. Se esse condutor tiver o seu comprimento quadruplicado e o raio da secção transversal reduzido à metade, sua resistência, em relação ao valor inicial R₀:

• A. cairá à metade.
• B. diminuirá 8 vezes.
• C. aumentará duas vezes.
• D. aumentará oito vezes.
• E. aumentará 16 vezes.

• A. 8 A.
• B. -8 A.
• C. 16 A.
• D. - 16 A.
• E. 10 A.

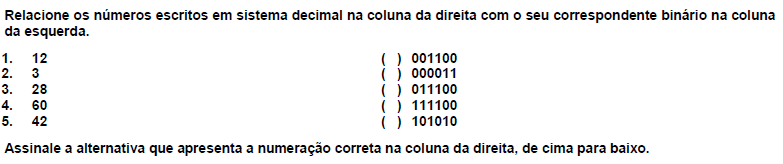

• A. 5 – 4 – 3 – 2 – 1.
• B. 1 – 2 – 3 – 5 – 4.
• C. 3 – 5 – 1 – 4 – 2.
• D. 4 – 5 – 3 – 2 – 1.
• E. 1 – 2 – 3 – 4 – 5.

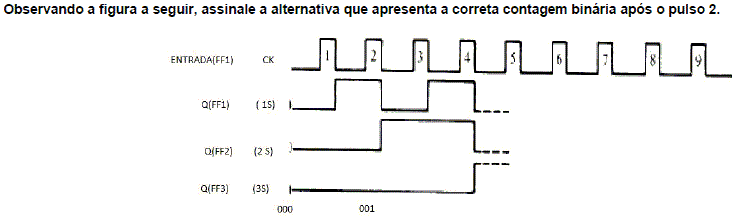

• A. 101.
• B. 001.
• C. 010.
• D. 010.
• E. 100.

Em relação aos materiais elétricos com propriedades isolantes e dielétricas, considere as seguintes afirmativas: 1. A característica isolante está relacionada à habilidade de limitar o fluxo de corrente, com a resistividade do material, com as características do campo elétrico e com a temperatura ambiente. 2. Um material dielétrico deve também ser um meio isolante, mas suas propriedades são descritas por sua constante dielétrica, sua rigidez dielétrica, sua absorção dielétrica e seu fator de potência. 3. Um dielétrico deve possuir algumas propriedades de um isolante e de um condutor. 4. Um dielétrico com diferentes espessuras, ou usado em diferentes temperaturas, frequências ou intensidade de campo elétrico poderá ser ou não um isolante adequado. Assinale a alternativa correta.

• A. Somente a afirmativa 4 é verdadeira.
• B. Somente as afirmativas 2 e 4 são verdadeiras.
• C. Somente as afirmativas 1, 3 e 4 são verdadeiras.
• D. Somente as afirmativas 1, 2 e 3 são verdadeiras.
• E. As afirmativas 1, 2, 3 e 4 são verdadeiras.

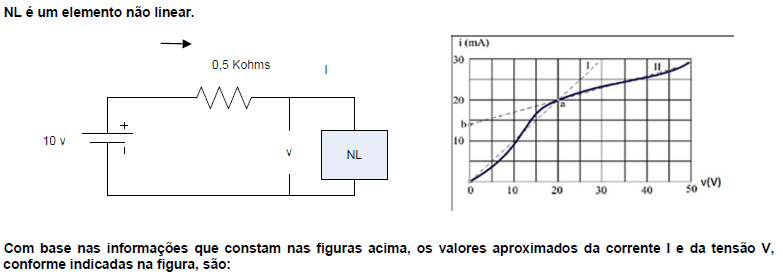

• A. I = 6,67 mA e V = 6,67 V.
• B. I = 5,67 mA e V = 6,67 V.
• C. I = 6,67 mA e V = 5,67 V.
• D. I = 4,00 mA e V = 3,00 V.
• E. I = 10,0 mA e V = 6,67 V.

• A. 12,85 A.
• B. 222,4 A.
• C. 128,5 A.
• D. 73,9 A.
• E. 7,39 A.

• A. 0,38 V.
• B. 1,38 V.
• C. 2,5 V.
• D. 13,8 V.
• E. 250 V.

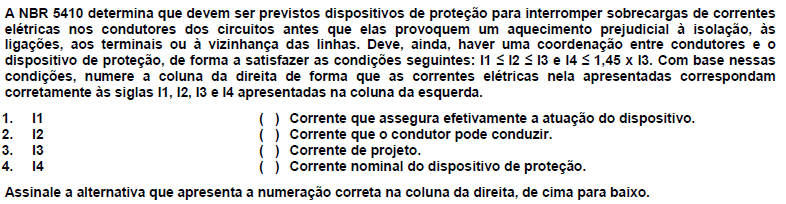

• A. 4 – 3 – 1 – 2.
• B. 3 – 2 – 1 – 4.
• C. 1 – 4 – 3 – 2.
• D. 2 – 1 – 4 – 3.
• E. 4 – 2 – 1 – 3.

Temporizadores em CLPs são compostos de uma entrada (In) e uma constante “PT”. Assim, a anotação TON T64 p K = 20000 tem uma temporização de:

• A. 1 s.
• B. 2 s.
• C. 5 s.
• D. 10 s.
• E. 20 s.
