Questões de Engenharia Elétrica da Universidade Federal do Paraná (UFPR)

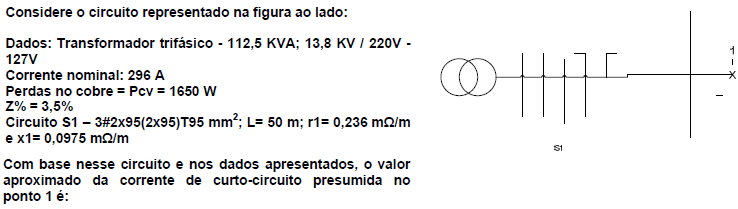

• A. 59,6 kA.
• B. 1200 kA.
• C. 350 kA.
• D. 5,96 kA.
• E. 12,0 kA.

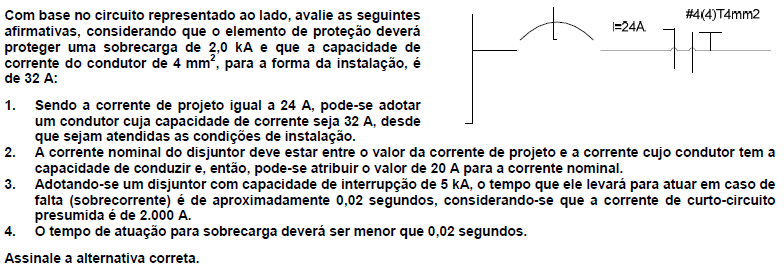

• A. Somente a afirmativa 3 é verdadeira.
• B. Somente as afirmativas 1 e 3 são verdadeiras.
• C. Somente as afirmativas 2 e 4 são verdadeiras.
• D. Somente as afirmativas 2, 3 e 4 são verdadeiras.
• E. As afirmativas 1, 2, 3 e 4 são verdadeiras.

Em relação aos disjuntores eletromagnéticos, identifique as afirmativas a seguir como verdadeiras (V) ou falsas (F):

( ) Disjuntores de curva b atuam com corrente de curto-circuito entre 3 e 5 vezes a corrente nominal.

( ) Disjuntores de curva c atuam com corrente de curto-circuito entre 5 e 10 vezes a corrente nominal.

( ) Disjuntores de curva d atuam com corrente de curto-circuito entre 10 e 20 vezes a corrente nominal.

( ) Disjuntores-motores são do tipo curva d, podendo ou não ter um dispositivo regulável para a proteção contra sobrecarga.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

• A. V – F – V – V.
• B. F – V – F – V.
• C. V – V – V – F.
• D. F – F – F – F.
• E. V – V – V – V.

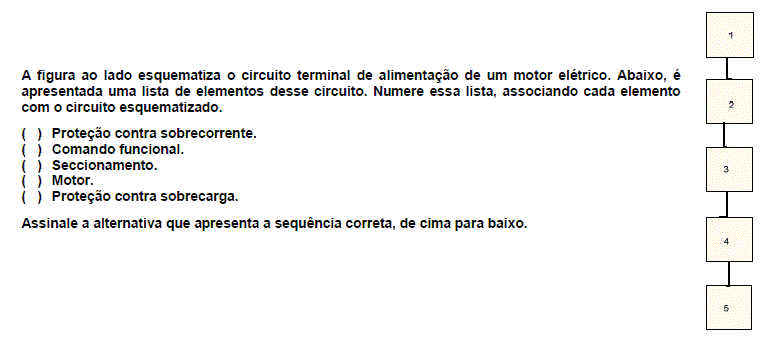

• A. 4 – 5 – 3 – 1 – 2.
• B. 5 – 3 – 2 – 4 – 1.
• C. 2 – 4 – 1 – 5 – 3.
• D. 3 – 2 – 1 – 5 – 4.
• E. 1 – 5 – 3 – 2 – 4.

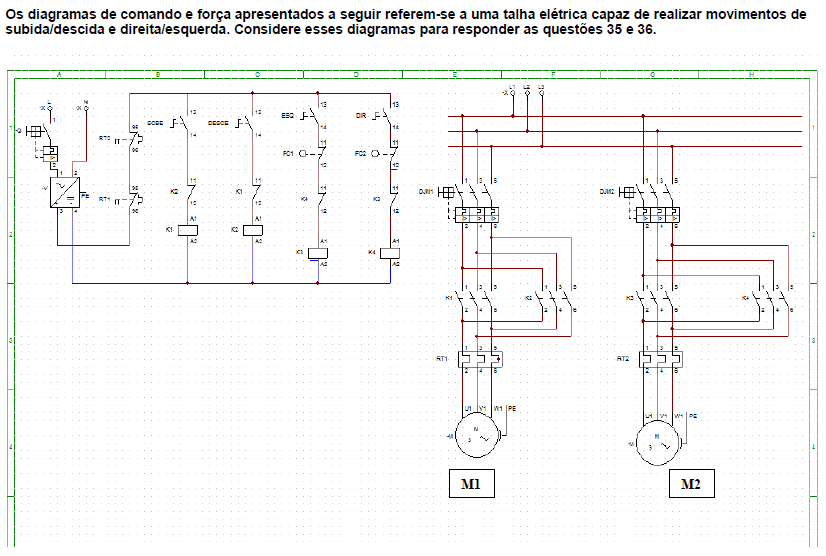

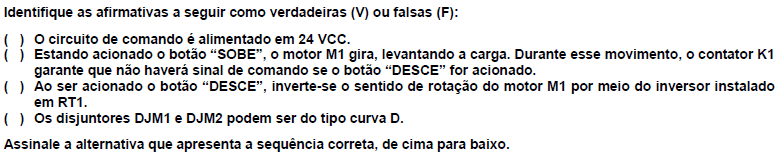

• A. F – V – F – V.
• B. V – F – V – F.
• C. V – F – F – V.
• D. F – F – V – V.
• E. V – V – F – F.

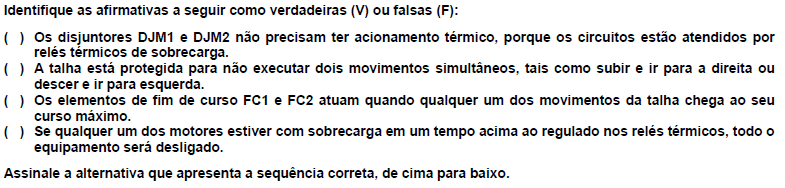

• A. V – F – F – V.
• B. F – V – F – V.
• C. V – F – V – F.
• D. F – F – F – V.
• E. V – V – F – F.

Em relação aos CLPs (Controladores Lógicos Programáveis), considere as seguintes afirmativas:

1. As entradas digitais assumem apenas 2 valores, sendo zero para o valor mínimo e, para o valor máximo, a Vcc de controle.

2. As saídas digitais são usadas para enviar sinais para os instrumentos de medição.

3. As entradas e saídas analógicas aceitam sinais variáveis e, por esse motivo, podem ser utilizadas para fazer leituras crescentes e decrescentes.

4. Contatos de memória são entidades virtuais utilizadas apenas para ajudar no desenvolvimento das lógicas de programação.

Assinale a alternativa correta.

• A. Somente a afirmativa 1 é verdadeira.
• B. Somente as afirmativas 1 e 2 são verdadeiras.
• C. Somente as afirmativas 3 e 4 são verdadeiras.
• D. Somente as afirmativas 1, 3 e 4 são verdadeiras.
• E. As afirmativas 1, 2, 3 e 4 são verdadeiras.

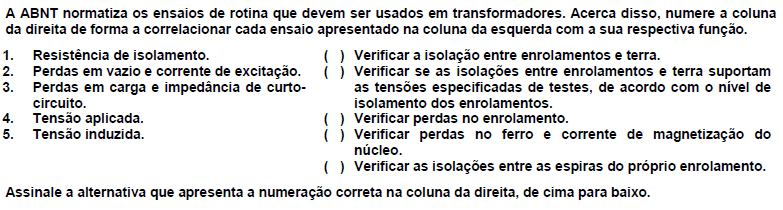

• A. 1 – 3 – 5 – 4 – 2.
• B. 5 – 4 – 3 – 2 – 1.
• C. 1 – 4 – 3 – 2 – 5.
• D. 3 – 5 – 2 – 1 – 4.
• E. 4 – 5 – 2 – 3 – 1.

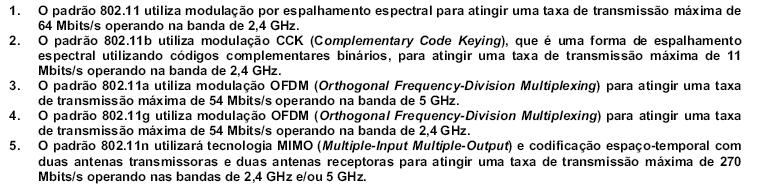

As redes de comunicação sem fio têm se transformado numa das grandes novidades tecnológicas dos últimos anos. Com relação a padrões de redes sem fio, considere as seguintes afirmativas:

Assinale a alternativa correta.

• A.

  Somente as afirmativas 1, 3, 4 e 5 são verdadeiras.

• B.

  Somente as afirmativas 2, 3, 4 e 5 são verdadeiras.

• C.

  Somente as afirmativas 1, 2, 4 e 5 são verdadeiras.

• D.

  Somente as afirmativas 1, 2 e 3 são verdadeiras.

• E.

  Somente as afirmativas 2, 4 e 5 são verdadeiras.

Qual é o tipo de cabo mais comumente usado no Brasil como condutor de energia elétrica nas Linhas Aéreas de Transmissão?

• A.

  Cabo de cobre

• B.

  Cabo de alumínio (CA)

• C.

  Cabo de aço galvanizado

• D.

  Cabo de alumínio com alma de aço (CAA)

• E.

  Cabo copperweld
