Questões de Engenharia Eletrônica do ano 2001

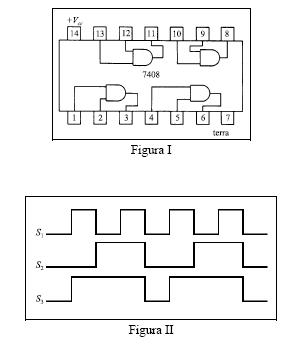

As figuras I e II acima mostram, respectivamente, um circuito integrado do tipo TTL padrão e um conjunto de três sinais digitais S₁, S₂ e S₃. Considere que o dispositivo está em perfeito estado e, quando for o caso, corretamente alimentado. Nessas condições, julgue os itens abaixo, relativos a esse dispositivo TTL.

Conectando-se os sinais S₁ e S₂, mostrados na figura II, respectivamente às entradas dos pinos 4 e 5, o sinal que aparecerá no pino 6 será igual a S₃.

• C. Certo
• E. Errado

As figuras I e II acima mostram, respectivamente, um circuito integrado do tipo TTL padrão e um conjunto de três sinais digitais S₁, S₂ e S₃. Considere que o dispositivo está em perfeito estado e, quando for o caso, corretamente alimentado. Nessas condições, julgue os itens abaixo, relativos a esse dispositivo TTL.

Se os pinos 1 e 2 estiverem em aberto (flutuando), o nível lógico na saída correspondente ao pino 3 será igual ao nível lógico baixo TTL, que é inferior a 2 V.

• C. Certo
• E. Errado

As figuras I e II acima mostram, respectivamente, um circuito integrado do tipo TTL padrão e um conjunto de três sinais digitais S₁, S₂ e S₃. Considere que o dispositivo está em perfeito estado e, quando for o caso, corretamente alimentado. Nessas condições, julgue os itens abaixo, relativos a esse dispositivo TTL.

Caso um inversor lógico seja adicionado a cada uma das duas entradas correspondentes aos pinos 12 e 13, o conjunto formado pela porta AND e as duas portas inversoras comporta-se como uma porta não-ou (NOR).

• C. Certo
• E. Errado

As figuras I e II acima mostram, respectivamente, um circuito integrado do tipo TTL padrão e um conjunto de três sinais digitais S₁, S₂ e S₃. Considere que o dispositivo está em perfeito estado e, quando for o caso, corretamente alimentado. Nessas condições, julgue os itens abaixo, relativos a esse dispositivo TTL.

O circuito integrado da figura I, comparado com um dispositivo equivalente TTL do tipo LS, apresenta um consumo de energia muito menor, além de uma velocidade de comutação maior, pois o seu tempo de atraso é bem menor.

• C. Certo
• E. Errado

As figuras I e II acima mostram, respectivamente, um circuito integrado do tipo TTL padrão e um conjunto de três sinais digitais S₁, S₂ e S₃. Considere que o dispositivo está em perfeito estado e, quando for o caso, corretamente alimentado. Nessas condições, julgue os itens abaixo, relativos a esse dispositivo TTL.

Comparado com um circuito equivalente fabricado com tecnologia CMOS, o circuito integrado TTL tem como vantagens o valor muito maior de fan-out e um consumo de energia muito menor. Entretanto, os dispositivos CMOS são sempre mais rápidos que os dispositivos TTL.

• C. Certo
• E. Errado

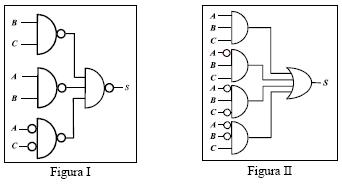

As figuras I e II acima mostram dois circuitos digitais combinacionais com as entradas A, B e C e a saída S. Julgue os itens seguintes, relativos aos circuitos e à tabela verdade mostrada abaixo.

A expressão lógica mínima, na forma soma de produtos, que permite obter a tabela verdade é dada por  .

• C. Certo
• E. Errado

As figuras I e II acima mostram dois circuitos digitais combinacionais com as entradas A, B e C e a saída S. Julgue os itens seguintes, relativos aos circuitos e à tabela verdade mostrada abaixo.

A implementação de um circuito combinacional que realize a tabela verdade, usando apenas portas NAND, é possível por meio do esquema da figura I.

• C. Certo
• E. Errado

As figuras I e II acima mostram dois circuitos digitais combinacionais com as entradas A, B e C e a saída S. Julgue os itens seguintes, relativos aos circuitos e à tabela verdade mostrada abaixo.

O circuito da figura II implementa corretamente a tabela verdade mostrada, embora não seja um circuito que realize a expressão lógica mínima.

• C. Certo
• E. Errado

As figuras I e II acima mostram dois circuitos digitais combinacionais com as entradas A, B e C e a saída S. Julgue os itens seguintes, relativos aos circuitos e à tabela verdade mostrada abaixo.

A expressão lógica mínima, na forma produto de somas, que permite realizar a tabela verdade é dada por  .

• C. Certo
• E. Errado

As figuras I e II acima mostram dois circuitos digitais combinacionais com as entradas A, B e C e a saída S. Julgue os itens seguintes, relativos aos circuitos e à tabela verdade mostrada abaixo.

É possível implementar uma expressão lógica que realiza a tabela verdade usando apenas portas lógicas do tipo não-ou (NOR).

• C. Certo
• E. Errado
