Questões de Engenharia Eletrônica do ano 2002

Com referência à proteção de sistemas elétricos de potência, julgue os itens a seguir.

Na proteção de circuitos primários aéreos de distribuição de energia, para caso de ruptura de condutores, considera-se a impedância de defeito baixa quando o condutor rompido (desencapado ou encapado) toca em solo asfaltado.

• C. Certo
• E. Errado

Com referência à proteção de sistemas elétricos de potência, julgue os itens a seguir.

Na proteção de um sistema de alta tensão, o relé é um dispositivo cuja função é detectar condições indesejáveis de funcionamento no sistema (linhas ou outros equipamentos) e iniciar o comando adequado para a eliminação do problema.

• C. Certo
• E. Errado

Com referência à proteção de sistemas elétricos de potência, julgue os itens a seguir.

O tempo de atuação da proteção de linhas de transmissão em alta tensão é definido, basicamente, pela intensidade do campo elétrico induzido na proximidade das torres de transmissão, para evitar acidentes com terceiros.

• C. Certo
• E. Errado

Com referência à proteção de sistemas elétricos de potência, julgue os itens a seguir.

Na proteção de sistemas aéreos de distribuição de energia elétrica, o religador é um equipamento de proteção utilizado para detectar correntes de curtocircuito, desligando e religando automaticamente os circuitos protegidos um número de vezes predeterminado.

• C. Certo
• E. Errado

Com referência à proteção de sistemas elétricos de potência, julgue os itens a seguir.

Para a proteção contra sobretensões devido a descargas atmosféricas, são utilizados os chamados cabos páraraios tanto nos circuitos aéreos de distribuição, quanto nas linhas de transmissão de alta e extra-alta tensão.

• C. Certo
• E. Errado

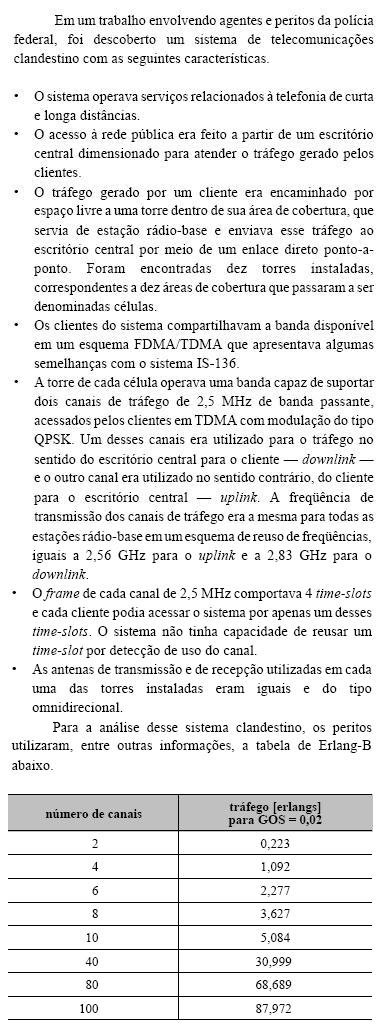

Texto CE-II – questões 40 e 41

Julgue os itens abaixo, acerca do sistema descrito no texto CE-II.

Sabendo que os agentes e os peritos descobriram que havia estações rádio-base com transmissores de 40 W e outras estações com sistemas de transmissão de 100 W, então, nas condições apresentadas e supondo que as degradações na qualidade do sinal eram dadas principalmente pelo ruído térmico, que independia dos níveis de potência do sinal, pode-se concluir que, para células de mesmo raio de cobertura, a bit error rate (BER) oferecida aos clientes nas bordas das células das estações rádio-base de 100 W era menor que aquela oferecida aos clientes das estações que transmitiam com 40 W de potência, supondo as mesmas condições de propagação, de transmissão e de recepção.

• C. Certo
• E. Errado

Texto CE-II – questões 40 e 41

Julgue os itens abaixo, acerca do sistema descrito no texto CE-II.

Nas condições apresentadas no texto, se a técnica de modulação QPSK fosse substituída pela técnica GMSK, então, independentemente da configuração de filtro gaussiano utilizado, seria possível que o sistema oferecesse a seus clientes sinais com BER muito inferior à atual.

• C. Certo
• E. Errado

Texto CE-II – questões 40 e 41

Julgue os itens abaixo, acerca do sistema descrito no texto CE-II.

O modelo de Okumura-Hata poderia ser utilizado para estimar a predição da potência do sinal na área de cobertura das estações rádio-base, pois o sistema clandestino apresentado possui as características de um sistema móvel.

• C. Certo
• E. Errado

Texto CE-II – questões 40 e 41

Julgue os itens abaixo, acerca do sistema descrito no texto CE-II.

Supondo que as antenas nas torres das estações rádio-base sejam dipolos, poder-se-ia obter uma melhor diretividade, ao substituir os dipolos por antenas em array com elementos do tipo dipolo, mantendo ainda a característica omnidirecional.

• C. Certo
• E. Errado

Texto CE-II – questões 40 e 41

Julgue os itens abaixo, acerca do sistema descrito no texto CE-II.

Se a área coberta por três estações rádio-base mutuamente adjacentes passasse a ser coberta por apenas uma única estação rádio-base, cuja torre seria instalada na posição central às três regiões iniciais, e se a antena a ser utilizada nessa torre fosse também omnidirecional, então a capacidade do sistema em termos da quantidade de clientes potenciais e relativa a essas três estações rádio-base seria reduzida. Por outro lado, se fossem instaladas três antenas setorizadas nessa nova torre, que permitissem a cobertura isolada de cada uma das três regiões com interferência co-canal em níveis aceitáveis, então a capacidade inicial poderia ser restabelecida. Nesse caso, a relação frente-costa das antenas setorizadas deveria ser a maior possível. Entre as tecnologias disponíveis para se obter tais antenas, encontra-se a das antenas do tipo microstrip.

• C. Certo
• E. Errado
