Questões de Engenharia Eletrônica do ano 2002

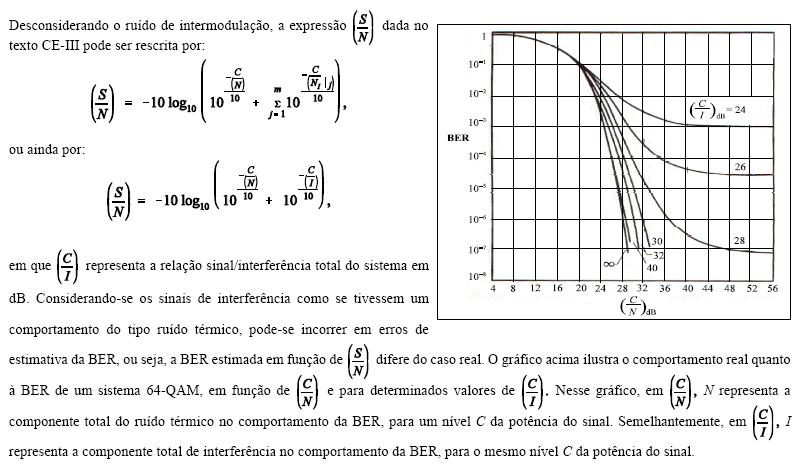

 Com base nessas informações, no gráfico acima e no texto CE-III, julgue os itens subseqüentes.

Supondo que, ao realizar o projeto de um novo sistema, tenha sido verificado que os sistemas vizinhos já instalados interferiam nesse novo sistema de tal forma que a relação era igual a 30 dB, então, nessas circunstâncias, ao oferecer uma relação  , pode-se garantir uma BER real inferior a 10-6 para esse sistema.

• C. Certo
• E. Errado

 Com base nessas informações, no gráfico acima e no texto CE-III, julgue os itens subseqüentes.

Quanto maior a relação  , mais a BER obtida em função de  se aproxima do comportamento mostrado no gráfico.

• C. Certo
• E. Errado

 Com base nessas informações, no gráfico acima e no texto CE-III, julgue os itens subseqüentes.

Com base no gráfico, em sistemas em que  , seria possível obter uma BER inferior a 10!3, caso a interferência fosse considerada como um ruído térmico.

• C. Certo
• E. Errado

 Com base nessas informações, no gráfico acima e no texto CE-III, julgue os itens subseqüentes.

Ao se considerar a interferência como um ruído térmico, a estimativa da BER obtida a partir da relação  apresentada acima seria sempre pessimista em relação ao valor que seria obtido pelo gráfico mostrado.

• C. Certo
• E. Errado

Uma das antenas mais utilizadas em sistemas de telecomunicações é o dipolo elétrico simples ou em arranjo, que também é utilizado como referência-padrão na determinação dos parâmetros de antenas sob teste. Julgue os itens abaixo, relativos ao dipolo elétrico e às suas aplicações.

Um dipolo simples tem ganho baixo e diagrama de radiação omnidirecional. Ao associar de forma paralela o dipolo simples a dipolos parasitas, obtém-se um arranjo conhecido como antena log-periódica, que tem como características principais um ganho da ordem de 12 dBi e uma grande largura de banda, sendo muito popular na faixa de VHF e UHF devido, ainda, a sua simplicidade de construção e ao baixo custo.

• C. Certo
• E. Errado

Uma das antenas mais utilizadas em sistemas de telecomunicações é o dipolo elétrico simples ou em arranjo, que também é utilizado como referência-padrão na determinação dos parâmetros de antenas sob teste. Julgue os itens abaixo, relativos ao dipolo elétrico e às suas aplicações.

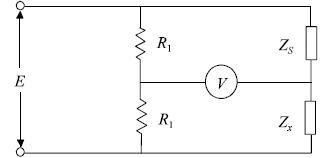

A estrutura de alimentação de qualquer antena, inclusive do dipolo, deve operar com um coeficiente de onda estacionária (SWR) próximo da unidade. Para determinar esse parâmetro, pode-se utilizar o esquema mostrado na figura abaixo, em que Z_x representa a impedância equivalente na entrada da linha de alimentação da antena e Z_s é igual ao valor da impedância característica Z_o dessa linha de alimentação, supostamente sem perdas. Sabendo que, na medida de uma determinada antena, ao utilizar E = 100 V, foi obtido na leitura do medidor V o valor de 20 V, então, é correto afirmar que o valor do SWR na linha de alimentação dessa antena é superior a 3,0.

• C. Certo
• E. Errado

Uma das antenas mais utilizadas em sistemas de telecomunicações é o dipolo elétrico simples ou em arranjo, que também é utilizado como referência-padrão na determinação dos parâmetros de antenas sob teste. Julgue os itens abaixo, relativos ao dipolo elétrico e às suas aplicações.

Para determinar o ganho de uma antena, utilizou-se um transmissor, um receptor e um dipolo-padrão de ganho de 2,15 dBi e foram realizados os seguintes testes: inicialmente, para certas condições de transmissão e equipando o receptor com o dipolo-padrão, verificou-se que o sinal recebido tinha uma potência igual a 4 mW; em seguida, ao substituir o dipolo-padrão pela antena sob teste e mantendo-se as mesmas condições de transmissão e de recepção, obteve-se uma potência recebida de valor igual a 100 mW. Com base nesses testes, pode-se então concluir que o ganho da antena sob teste é inferior a 8 dB

• C. Certo
• E. Errado

Uma das antenas mais utilizadas em sistemas de telecomunicações é o dipolo elétrico simples ou em arranjo, que também é utilizado como referência-padrão na determinação dos parâmetros de antenas sob teste. Julgue os itens abaixo, relativos ao dipolo elétrico e às suas aplicações.

Dois dipolos eletricamente curtos, posicionados em quadratura espacial, e alimentados com correntes de mesma amplitude e em quadratura temporal, apresentam um diagrama de radiação resultante que não possui pontos de nulos.

• C. Certo
• E. Errado

Uma das antenas mais utilizadas em sistemas de telecomunicações é o dipolo elétrico simples ou em arranjo, que também é utilizado como referência-padrão na determinação dos parâmetros de antenas sob teste. Julgue os itens abaixo, relativos ao dipolo elétrico e às suas aplicações.

Considere um receptor de FM típico com uma sensibilidade de 1 :V (rms) e que utilize uma antena dipolo dobrado de meia-onda, de impedância igual a 300 S, ganho de 2,15 dBi e comprimento elétrico efetivo igual a  . Nesse caso, é correto afirmar que, na freqüência de 100 MHz e em condições de casamento perfeito, a intensidade mínima do campo elétrico incidente para recepção satisfatória é superior a 1 :V/m (rms).

• C. Certo
• E. Errado

Recentemente, têm ocorrido consideráveis discussões e muitos estudos acerca de a possibilidade da radiação eletromagnética provocar danos à saúde. A crescente utilização de telefones celulares, por exemplo, tem aumentado a preocupação quanto à possibilidade de a radiação emitida por esses aparelhos provocar o aparecimento de câncer no cérebro. De um modo geral, esses receios motivaram inúmeras objeções públicas e legais contra a instalação de transmissoras de rádio e de TV e de estações rádio-base (ERBs) celulares próximas a áreas com grande densidade populacional. Com relação a esse assunto, julgue os itens seguintes.

Em aplicações típicas de radiofreqüência (RF), até a faixa das microondas, a energia contida no campo eletromagnético próximo à fonte transmissora, quando absorvida por uma pessoa, é capaz de liberar elétrons dos átomos e das moléculas dos tecidos, causando a formação de íons positivos e negativos, o que poderia provocar efeitos biológicos danosos à saúde.

• C. Certo
• E. Errado
