Questões de Engenharia Eletrônica do ano 2002

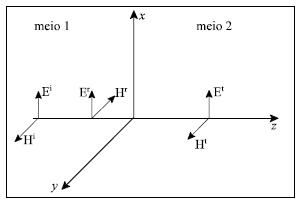

Na figura a seguir, tem-se dois meios estacionários, isotrópicos e homogêneos, sem perdas, separados pelo plano z = 0. Para z < 0 (meio 1), tem-se um dielétrico com permissividade dielétrica relativa •1 e, para z > 0 (meio 2), tem-se um dielétrico com permissividade dielétrica relativa •2. Ambos os meios possuem permeabilidade magnética relativa (•r) igual a 1. Ei e Hi descrevem uma onda eletromagnética plana, incidente, que se propaga na direção positiva de z.

Com relação à figura e à situação apresentada, julgue os itens seguintes.

Inserindo-se entre as regiões 1 e 2 um material sem perdas, de 12,5 cm de espessura e de permissividade dielétrica relativa igual a 4 e :r = 1, para uma freqüência da onda incidente de 300 MHz, a onda refletida será nula, se a região 1 tiver •₁ = 2 e a região 2, •₂ = 8.

• C. Certo
• E. Errado

Julgue os itens a seguir, relativos a conceitos de sinais de rádio.

As únicas interferências em sistemas de comunicações relacionadas às linhas de transmissão de energia que operam em 60 Hz são as geradas por fontes remotas, as quais são conduzidas pela linha.

• C. Certo
• E. Errado

Julgue os itens a seguir, relativos a conceitos de sinais de rádio.

Em seres humanos, a absorção localizada de energia é mais significativa em freqüências entre aproximadamente 300 MHz e 10 GHz. Em freqüências acima de 10 GHz, a absorção ocorre principalmente na superfície do corpo.

• C. Certo
• E. Errado

Julgue os itens a seguir, relativos a conceitos de sinais de rádio.

A radiodifusão em FM ocupa a faixa de 88 MHz a 108 MHz, distante da faixa destinada aos serviços de navegação aérea, evitando, dessa forma, interferências nos sistemas de navegação advindas de radiações espúrias de estações não-autorizadas.

• C. Certo
• E. Errado

Julgue os itens a seguir, relativos a conceitos de sinais de rádio.

Em um local onde se mede um campo elétrico total de 2 V/m (valor eficaz), tem-se uma densidade de potência igual a 0,4 mW/cm2, desde que a medida seja feita em campo distante e em uma região livre de obstáculos.

• C. Certo
• E. Errado

Julgue os itens a seguir, relativos a conceitos de sinais de rádio.

Fiscalização indireta é aquela feita por monitoragem, por meio de instrumentos de rastreamento remoto aptos a captar sinais de rádio no espectro radioelétrico.

• C. Certo
• E. Errado

Com relação a sistemas de comunicações operando no espaço livre e a dispositivo desses sistemas, julgue os seguintes itens.

O desvio em freqüência em um radar de efeito Doppler, operando em 10 GHz, apontado para um objeto refletor que vem em sua direção, a 36 km/h, é superior a 10 kHz.

• C. Certo
• E. Errado

Com relação a sistemas de comunicações operando no espaço livre e a dispositivo desses sistemas, julgue os seguintes itens.

Se a distância entre dois mínimos do campo elétrico existente em um guia de ondas retangular fendido, operando no modo fundamental, com terminação em curto, for igual a 2 cm, então, a freqüência desse campo é igual a 7,5 GHz, no caso do dielétrico do guia ser o ar.

• C. Certo
• E. Errado

Com relação a sistemas de comunicações operando no espaço livre e a dispositivo desses sistemas, julgue os seguintes itens.

Suponha que a potência radiada por uma antena com área efetiva de 1 m², na freqüência de 3 GHz, é B kW na direção de um objeto espalhador, posicionado a 1 km de distância. Se a seção transversal de espalhamento desse objeto é igual a 400 cm², então a densidade de potência apresentada à antena transmissora, devido ao espalhamento, é igual a 1 nW/m².

• C. Certo
• E. Errado

Com relação a sistemas de comunicações operando no espaço livre e a dispositivo desses sistemas, julgue os seguintes itens.

De modo geral, ondas refletidas são indesejadas nas linhas de transmissão dos sistemas de comunicações, e uma medida de quanto elas são suprimidas nesses sistemas é dada pela perda de retorno, que apresenta valores de 0 dB para linhas sem perdas curto-circuitadas e infinito para linhas casadas.

• C. Certo
• E. Errado
