Questões de Engenharia Eletrônica do ano 2002

Um engenheiro projetou e montou um circuito lógico com as entradas A, B, C e D, que formam um número binário positivo. A saída do circuito, S, vai ao nível lógico 1 quando um dos seguintes números é detectado na entrada: zero, dois, cinco, sete, oito, dez, treze. A saída vai ao nível lógico 0 quando a entrada não for um dos números mencionados. A tabela-verdade para esse circuito é mostrada a seguir.

Com relação a esse circuito, julgue os itens subseqüentes.

O circuito não pode ser implementado com utilização apenas de portas .

• C. Certo
• E. Errado

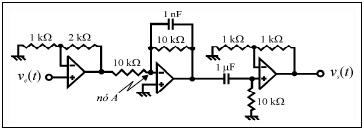

A figura acima mostra um circuito que utiliza elementos passivos e amplificadores operacionais. A entrada do circuito é o sinal de tensão v_e(t), e a saída é o sinal v_s(t). Considerando que todos os componentes são ideais e que o sinal de entrada tem amplitude tal que os amplificadores operacionais funcionem na região linear, julgue os itens seguintes.

A impedância de entrada do circuito é de 2 k•.

• C. Certo
• E. Errado

A figura acima mostra um circuito que utiliza elementos passivos e amplificadores operacionais. A entrada do circuito é o sinal de tensão v_e(t), e a saída é o sinal v_s(t). Considerando que todos os componentes são ideais e que o sinal de entrada tem amplitude tal que os amplificadores operacionais funcionem na região linear, julgue os itens seguintes.

A impedância de saída do circuito é de 2 k•.

• C. Certo
• E. Errado

A figura acima mostra um circuito que utiliza elementos passivos e amplificadores operacionais. A entrada do circuito é o sinal de tensão v_e(t), e a saída é o sinal v_s(t). Considerando que todos os componentes são ideais e que o sinal de entrada tem amplitude tal que os amplificadores operacionais funcionem na região linear, julgue os itens seguintes.

O potencial em relação ao terra no nó A é igual a 0 V.

• C. Certo
• E. Errado

A figura acima mostra um circuito que utiliza elementos passivos e amplificadores operacionais. A entrada do circuito é o sinal de tensão v_e(t), e a saída é o sinal v_s(t). Considerando que todos os componentes são ideais e que o sinal de entrada tem amplitude tal que os amplificadores operacionais funcionem na região linear, julgue os itens seguintes.

Na banda passante, o ganho total do circuito é negativo.

• C. Certo
• E. Errado

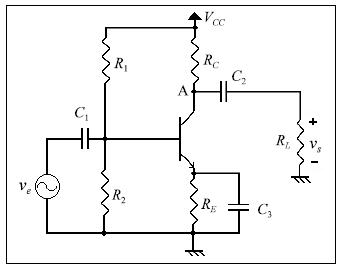

O circuito acima mostra um amplificador a transistor. Considere que, para esse transistor, • = h_FE = h_fe = 100 e que V_CC = 12 V, R₁ = 30 k•, R₂ = 15 k•, R_C = R_L = 4 k• e R_E = 3,3 k•. Considere também que todos os capacitores do circuito têm capacitância tão alta que podem ser considerados em curtocircuito para as componentes de freqüência dos sinais que são amplificados. Com relação a esse circuito, julgue os itens que se seguem.

Caso o resistor de carga R_L seja substituído por um altofalante, e um sinal de entrada senoidal com freqüência de 100 kHz seja injetado na entrada ve, então será gerado um som senoidal audível no alto-falante.

• C. Certo
• E. Errado

O circuito acima mostra um amplificador a transistor. Considere que, para esse transistor, • = h_FE = h_fe = 100 e que V_CC = 12 V, R₁ = 30 k•, R₂ = 15 k•, R_C = R_L = 4 k• e R_E = 3,3 k•. Considere também que todos os capacitores do circuito têm capacitância tão alta que podem ser considerados em curtocircuito para as componentes de freqüência dos sinais que são amplificados. Com relação a esse circuito, julgue os itens que se seguem.

A componente de polarização (DC) do potencial em relação ao terra no nó A é maior que 6 V.

• C. Certo
• E. Errado

O circuito acima mostra um amplificador a transistor. Considere que, para esse transistor, • = h_FE = h_fe = 100 e que V_CC = 12 V, R₁ = 30 k•, R₂ = 15 k•, R_C = R_L = 4 k• e R_E = 3,3 k•. Considere também que todos os capacitores do circuito têm capacitância tão alta que podem ser considerados em curtocircuito para as componentes de freqüência dos sinais que são amplificados. Com relação a esse circuito, julgue os itens que se seguem.

A impedância de entrada do circuito é igual a 45 k•.

• C. Certo
• E. Errado

O circuito acima mostra um amplificador a transistor. Considere que, para esse transistor, • = h_FE = h_fe = 100 e que V_CC = 12 V, R₁ = 30 k•, R₂ = 15 k•, R_C = R_L = 4 k• e R_E = 3,3 k•. Considere também que todos os capacitores do circuito têm capacitância tão alta que podem ser considerados em curtocircuito para as componentes de freqüência dos sinais que são amplificados. Com relação a esse circuito, julgue os itens que se seguem.

O ganho de tensão do amplificador é igual a 1.

• C. Certo
• E. Errado

O circuito acima mostra um amplificador a transistor. Considere que, para esse transistor, • = h_FE = h_fe = 100 e que V_CC = 12 V, R₁ = 30 k•, R₂ = 15 k•, R_C = R_L = 4 k• e R_E = 3,3 k•. Considere também que todos os capacitores do circuito têm capacitância tão alta que podem ser considerados em curtocircuito para as componentes de freqüência dos sinais que são amplificados. Com relação a esse circuito, julgue os itens que se seguem.

Caso o resistor R_E seja substituído por um fio (curto-circuito), o circuito resultante estará corretamente polarizado na região ativa e apresentará maior estabilidade de sua corrente de polarização em relação a variações do valor de•.

• C. Certo
• E. Errado
