Questões de Engenharia Eletrônica do ano 2004

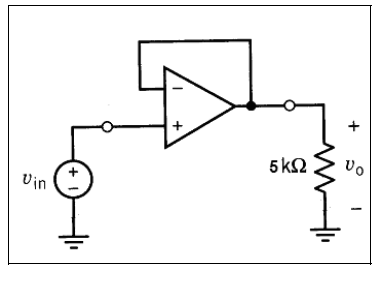

Considerando o circuito mostrado na figura acima, em que se tem um amplificador operacional ideal usado em uma topologia comumente conhecida com buffer, julgue os itens subseqüentes.

O circuito possui alta impedância de entrada.

• C. Certo
• E. Errado

Considerando o circuito mostrado na figura acima, em que se tem um amplificador operacional ideal usado em uma topologia comumente conhecida com buffer, julgue os itens subseqüentes.

O circuito possui alta impedância de saída.

• C. Certo
• E. Errado

Considerando o circuito mostrado na figura acima, em que se tem um amplificador operacional ideal usado em uma topologia comumente conhecida com buffer, julgue os itens subseqüentes.

• C. Certo
• E. Errado

Considerando o circuito mostrado na figura acima, em que se tem um amplificador operacional ideal usado em uma topologia comumente conhecida com buffer, julgue os itens subseqüentes.

O ganho de tensão em malha fechada do circuito é igual a 1.

• C. Certo
• E. Errado

O projeto, a execução e a manutenção de instalações elétricas devem ser efetuados cuidadosamente. Com relação a esse tema, julgue os itens a seguir.

Na execução de instalações elétricas de pára-raios em área cujo piso tenha revestimento asfáltico, o eletrodo terra deve ser instalado na base do revestimento asfáltico.

• C. Certo
• E. Errado

O projeto, a execução e a manutenção de instalações elétricas devem ser efetuados cuidadosamente. Com relação a esse tema, julgue os itens a seguir.

Para a verificação de vazamento de corrente elétrica em uma residência, é necessário desligar todos os interruptores da residência, desconectar todos os aparelhos elétricos das tomadas e verificar se o disco medidor do relógio está girando.

• C. Certo
• E. Errado

O projeto, a execução e a manutenção de instalações elétricas devem ser efetuados cuidadosamente. Com relação a esse tema, julgue os itens a seguir.

A potência elétrica total de um circuito é igual à soma das potências indicadas nas lâmpadas e nos aparelhos elétricos ligados a esse circuito.

• C. Certo
• E. Errado

O projeto, a execução e a manutenção de instalações elétricas devem ser efetuados cuidadosamente. Com relação a esse tema, julgue os itens a seguir.

A enfiação — colocação de fios nos eletrodutos — deve ser executada antes da pintura, ou seja, após o revestimento completo de paredes, tetos e pisos.

• C. Certo
• E. Errado

O projeto, a execução e a manutenção de instalações elétricas devem ser efetuados cuidadosamente. Com relação a esse tema, julgue os itens a seguir.

Pode-se fazer emendas de condutores dentro de eletrodutos, mas somente à distância máxima de 2 m da caixa dos interruptores.

• C. Certo
• E. Errado

O projeto, a execução e a manutenção de instalações elétricas devem ser efetuados cuidadosamente. Com relação a esse tema, julgue os itens a seguir.

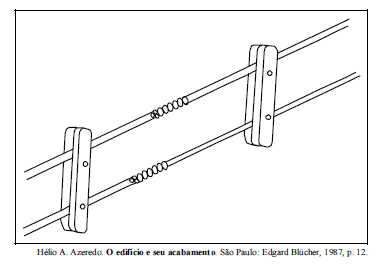

A figura abaixo mostra o esquema de um trecho de uma instalação elétrica com clites isoladores.

• C. Certo
• E. Errado
