Questões de Engenharia Eletrônica do ano 2006

Para a proteção de transformadores do tipo selado contra defeitos internos utilizamos o relé

• A. de desbalanço de fases.
• B. de súbita pressão.
• C. de sobrecorrente.
• D. Buchholz
• E. térmico.

Para a proteção de circuitos terminais, são utilizados os disjuntores em caixa moldada, chamados de pequenos disjuntores, com correntes nominais na faixa de 5 a 100 A. Qual a diferença, no que diz respeito à filosofia da proteção e instalação, entre os disjuntores tipo norte-americano e o tipo europeu?

• A.

  Os disjuntores do tipo norte-americano, geralmente são fixados sobre trilhos padrão DIN.

• B.

  Nos disjuntores tipo norte-americano, o disparo magnético é vinculado à parte construtiva e têm o limiar de atuação magnética vinculado ao bimetálico e são fixados através de presilhas ao fundo da caixa.

• C.

  Nos disjuntores tipo europeu, o disparo magnético é independente, sendo que o mecanismo é de alta precisão e sua instalação é sobre trilhos.

• D.

  O limiar de atuação magnética dos disjuntores do tipo norte-americano é dado por um múltiplo de corrente nominal e são instalados sobre trilhos.

• E.

  Nos disjuntores tipo europeu o disparo magnético e térmico estão vinculados ao mesmo sensor e são instalados aparafusados ao fundo da caixa.

Qual é a potência liberada num transformador de 300 kVA que alimenta uma carga de 255 kW, se o fator de potência dessa carga for corrigido de 0,85 para 0,92 indutivo?

• A. 17,85 kVA.
• B. 23 kVA
• C. 20,4 kVA.
• D. 21 kVA.
• E. 45 kVA.

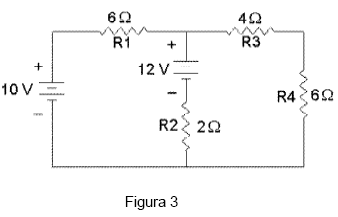

Qual a potência dissipada pelo resistor R4 do circuito da figura 3?

• A. 6 W.
• B. 9W.
• C. 12W.
• D. 18 W.
• E. 24 W.

Da análise de um circuito elétrico podemos concluir que:

I. Em um circuito paralelo, a resistência total é sempre menor que a do elemento de menor resistência.

II. Quanto menor a parte resistiva de um circuito em comparação com a parte reativa, mais próximo da unidade estará o fator de potência.

III. As tensões entre os terminais dos indutores estão sempre defasadas de 90º em relação às tensões entre os terminais dos capacitores.

• A. Apenas a I.
• B. Apenas a II.
• C. Apenas a III.
• D. Apenas a I e a III.
• E. A I, a II e a III.

O escorregamento percentual de um motor de indução no momento da partida, na situação de rotor bloqueado é de:

• A. 5%
• B. 50%
• C. 100%
• D. 150%
• E. 200%

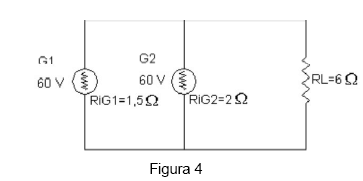

Um sistema composto por dois geradores conforme representado no circuito da figura 4, onde RiG1 e RiG2 representam suas resistências internas, alimenta uma carga RL. Qual a parcela de potência dissipada pela carga devida ao gerador G1?

• A. 90W
• B. 120W
• C. 150W
• D. 300W
• E. 600W

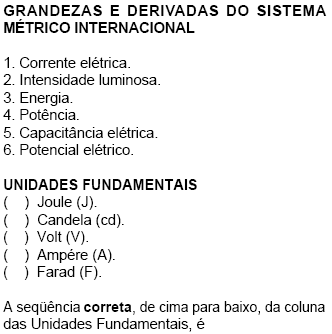

Relacione as duas colunas.

• A. 4, 5, 6, 1, 2
• B. 4, 2, 1, 6, 5
• C. 2, 5, 6, 1, 2
• D. 5, 2, 1, 3, 6
• E. 3, 2, 6, 1, 5

Um sistema automatizado se caracteriza por executar uma série de tarefas sem a intervenção direta de um operador humano. Na implementação de um processo industrial automatizado, é comum o uso de controladores lógicos programáveis (CLP). A respeito desse tipo de dispositivo, julgue os próximos itens.

Esse equipamento precisa ser trocado quando ocorrem alterações no processo a que se destina automatizar.

• C. Certo
• E. Errado

Um sistema automatizado se caracteriza por executar uma série de tarefas sem a intervenção direta de um operador humano. Na implementação de um processo industrial automatizado, é comum o uso de controladores lógicos programáveis (CLP). A respeito desse tipo de dispositivo, julgue os próximos itens.

A programação desses controladores digitais é feita por meio de configurações de hardware elétrico, mais precisamente por conexões adequadas de relés, ou seja, uma programação por fios.

• C. Certo
• E. Errado
