Questões de Engenharia Eletrônica do ano 2006

Sobre os sistemas de partida de motores é incorreto afirmar:

• A.

  Na partida direta são usados dispositivos simples como contactores, chaves interruptoras ou disjuntores.

• B.

  Na partida por chave estrela-triângulo a corrente de partida é reduzida a 1/3 da corrente nominal.

• C.

  A configuração de um autotransformador com várias derivações configura a partida por chave compensadora.

• D.

  Na partida por reator, um reator é ligado em paralelo com o circuito do motor.

• E.

  A corrente de partida é diminuída devido ao aumento da impedância do sistema na partida por reator

Um motor assíncrono trifásico ligado em estrela possui tensão de linha de 220 V. Qual é a tensão de fase a que está submetido este motor?

• A.

  110 V

• B.

  381 V

• C.

  154 V

• D.

  220 V

• E.

  127 V

As afirmativas abaixo são sobre ensaios em motores de indução.

1. No ensaio a vazio, o motor é ligado a uma linha e é posto a girar sem carga acoplada ao seu eixo.

2. No ensaio de curto-circuito, o motor é ligado a uma linha e seu rotor é bloqueado de forma a não poder girar.

3. No ensaio de curto-circuito não há perdas mecânicas. 4. No ensaio a vazio há perdas mecânicas por atrito nos mancais.

Estão corretas:

• A.

  2 e 3, apenas.

• B.

  3 e 4, apenas

• C.

  1, 3 e 4, apenas.

• D.

  1, 2 e 3, apenas

• E.

  1, 2 e 4, apenas.

Uma tensão alternada de valor eficaz de 220 V é aplicada a uma ponte retificadora monofásica dupla. O valor médio da tensão contínua fornecida pela ponte retificadora será de:

• A.

  244,2 V

• B.

  115,1 V

• C.

  198,2 V

• D.

  321,3 V

• E.

  127,1 V

A partir de uma fonte de tensão CC de 110V, um conversor síncrono monofásico CC-CA fornece tensão CA de:

• A.

  77,8 V

• B.

  155,6 V

• C.

  63,5 V

• D.

  190,5 V

• E.

  115,2 V

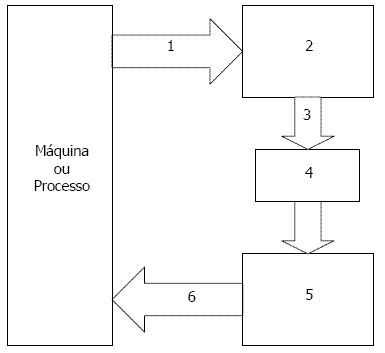

O Controlador Lógico Programável (CLP) é uma ferramenta muito utilizada no controle de processos industriais. A figura abaixo representa o esquema de atuação de um CLP.A seqüência que representa as variáveis e os dispositivos envolvidos é:

• A.

  1- Variáveis de Controle; 2- Relés, Contactores e Válvulas; 3- Variáveis de Entrada; 4- Controlador Lógico Programável; 5- Sensores; 6- Variável de Saída.

• B.

  1- Variáveis de Entrada; 2- Controlador Lógico Programável; 3- Variáveis de Controle; 4- Relés, Contactores e Válvulas; 5- Sensores; 6- Variável de Saída

• C.

  1- Variáveis de Entrada; 2- Sensores; 3- Variáveis de Controle; 4- Controlador Lógico Programável; 5- Relés, Contactores e Válvulas; 6- Variável de Saída.

• D.

  1- Variáveis de Entrada; 2- Relés, Contactores e Válvulas; 3- Variável de Saída; 4- Controlador Lógico Programável; 5- Sensores; 6- Variáveis de Controle

• E.

  1- Variáveis de Entrada; 2- Controlador Lógico Programável; 3- Variável de Saída; 4-Relés, Contactores e Válvulas; 5- Sensores; 6- Variáveis de Controle.

Os relés de sobrecarga para contactores são muito utilizados em instalações industriais para proteção de motores. A respeito deles é incorreto afirmar:

• A.

  O regime de serviço do motor define a seleção da faixa de ajuste dos relés.

• B.

  O valor da corrente nominal do relé não precisa ser levado em consideração no ajuste do relé.

• C.

  Possuem um par de lâminas de metais diferentes que entram em contato quando por elas passa uma corrente de intensidade previamente ajustada.

• D.

  O valor da corrente de sobrecarga é inversamente proporcional ao tempo de atuação do relé.

• E.

  São dispositivos que devem ser protegidos contra correntes de curto-circuito elevadas através de fusíveis.

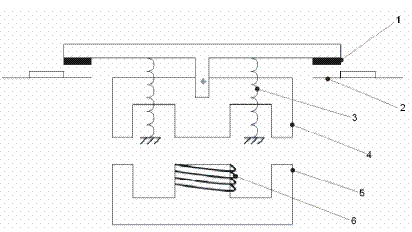

Os contactores são dispositivos muito utilizados em interrupções de circuitos em carga ou a vazio. A figura abaixo ilustra o esquema de um contactor magnético tripolar. A seqüência correta das partes constituintes do contactor apresentado é:

• A.

  1- Contato fixo; 2- Contato móvel; 3- Bobina eletromagnética; 4- Núcleo móvel; 5- Núcleo fixo; 6- Molas

• B.

  1- Contato móvel; 2- Contato fixo; 3- Bobina eletromagnética; 4- Núcleo móvel; 5- Núcleo fixo; 6- Molas

• C.

  1- Contato móvel; 2- Contato fixo; 3- Molas; 4- Núcleo móvel; 5- Núcleo fixo; 6- Bobina eletromagnética

• D.

  1- Contato fixo; 2- Contato móvel; 3- Bobina eletromagnética; 4- Núcleo fixo; 5- Núcleo móvel; 6- Molas

• E.

  1- Contato fixo; 2- Contato móvel; 3- Molas; 4- Núcleo móvel; 5- Núcleo fixo; 6- Bobina eletromagnética

Qual a corrente fornecida pelo secundário de um transformador de corrente de relação de transformação 160:1, se o transformador estiver inserido num circuito com corrente de 710 A?

• A.

  5,0 A

• B.

  4,7 A

• C.

  3,8 A

• D.

  4,4 A

• E.

  3,2 A

Sobre transformadores de potencial é incorreto afirmar

• A.

  A tensão nominal primária é a tensão de projeto do transformador de potencial.

• B.

  Os transformadores de potencial apenas podem ser ligados entre fases.

• C.

  O nível de isolamento é a tensão máxima suportada pela isolação dentro das especificações de projeto.

• D.

  São equipamentos que reduzem a tensão do circuito para níveis que os aparelhos de medida suportem.

• E.

  Quando a carga é desconectada do secundário, seus terminais devem ficar em aberto.
