Os sistemas de transmissão e de distribuição permitem a transmissão da energia elétrica das usinas geradoras aos centros de carga, onde ocorre o consumo final. As usinas e os centros de carga, em geral, encontram-se separados geograficamente por longas distâncias. A respeito desse assunto, julgue os itens seguintes.

Em um sistema interligado, as linhas de distribuição de energia elétrica operam em níveis de tensão superiores aos níveis de tensão de sistemas de transmissão.

• C. Certo
• E. Errado

Considere que tenha ocorrido uma falta assimétrica em determinada rede de energia elétrica em CA e que os componentes de seqüência zero, positiva e negativa da corrente de falta sejam todas iguais a 2,5 pu. Com relação a essa situação, julgue os itens a seguir.

O tipo de falta descrito não pode ser trifásico.

• C. Certo
• E. Errado

Considere que tenha ocorrido uma falta assimétrica em determinada rede de energia elétrica em CA e que os componentes de seqüência zero, positiva e negativa da corrente de falta sejam todas iguais a 2,5 pu. Com relação a essa situação, julgue os itens a seguir.

Caso a falta seja do tipo fase-terra (monofásica), a corrente de falta da fase faltosa para a terra será igual a 7,5 pu.

• C. Certo
• E. Errado

Considere que tenha ocorrido uma falta assimétrica em determinada rede de energia elétrica em CA e que os componentes de seqüência zero, positiva e negativa da corrente de falta sejam todas iguais a 2,5 pu. Com relação a essa situação, julgue os itens a seguir.

Faltas bifásicas que envolvem a terra (fase-fase-terra) representam curtos-circuitos assimétricos.

• C. Certo
• E. Errado

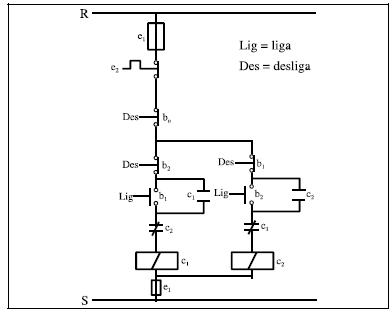

A figura acima ilustra um circuito de comando para reversão do sentido de rotação do eixo de um motor de indução trifásico. Considere-se que as ligações dos circuitos de comando e de força, bem como dos dispositivos associados estejam adequadamente efetuadas e que esses dispositivos associados estejam corretamente ajustados e dimensionados.

Com base nessas informações, julgue os itens subseqüentes.

A reversão do sentido de rotação do motor não pode ser efetuada de forma instantânea, visto que o modo como a bobina c₂ está conectada implica intertravamento elétrico com a bobina c₁.

• C. Certo
• E. Errado

A figura acima ilustra um circuito de comando para reversão do sentido de rotação do eixo de um motor de indução trifásico. Considere-se que as ligações dos circuitos de comando e de força, bem como dos dispositivos associados estejam adequadamente efetuadas e que esses dispositivos associados estejam corretamente ajustados e dimensionados.

Com base nessas informações, julgue os itens subseqüentes.

Em condições normais de funcionamento, o motor pode ser desligado manualmente, pressionando-se a botoeira b_o.

• C. Certo
• E. Errado

A figura acima ilustra um circuito de comando para reversão do sentido de rotação do eixo de um motor de indução trifásico. Considere-se que as ligações dos circuitos de comando e de força, bem como dos dispositivos associados estejam adequadamente efetuadas e que esses dispositivos associados estejam corretamente ajustados e dimensionados.

Com base nessas informações, julgue os itens subseqüentes.

O dispositivo indicado por e1 tem, no circuito, a função de protegê-lo contra correntes de curto-circuito.

• C. Certo
• E. Errado

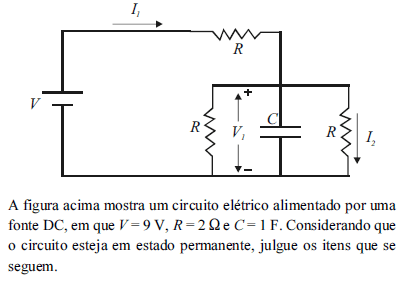

A tensão V₁ é igual a 3 V.

• C. Certo
• E. Errado

A corrente I₁ é igual a 2,5 A.

• C. Certo
• E. Errado

A corrente I₂ é igual a 2 A.

• C. Certo
• E. Errado
