Questões de Engenharia Eletrônica do ano 2006

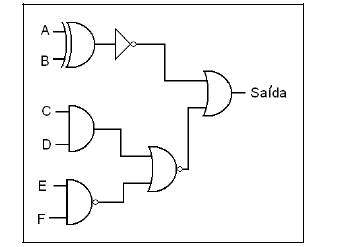

Com relação ao circuito combinacional mostrado acima, julgue os itens subseqüentes.

Se as entradas A, B, C, D, E e F tiverem, respectivamente, os valores lógicos 1, 1, 1, 0, 1 e 1, então o valor da variável Saída será igual a 1.

• C. Certo
• E. Errado

Com relação ao circuito combinacional mostrado acima, julgue os itens subseqüentes.

O circuito mostrado na figura possui apenas dois níveis de atraso.

• C. Certo
• E. Errado

Com relação ao flip-flop mostrado na figura ao lado, julgue o item que se segue.

Se as entradas J e K tiverem nível lógico 1 e a saída Q tiver o valor lógico 1, então, após a descida do relógio, a saída Q deverá assumir valor lógico igual a 1.

• C. Certo
• E. Errado

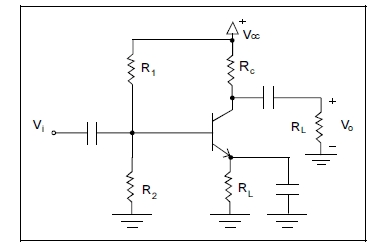

A figura acima mostra um amplificador eletrônico em que todos os capacitores têm impedância desprezível na faixa de freqüência útil do amplificador. Com relação a esse circuito, julgue os seguintes itens.

A configuração mostrada é a de um amplificador em emissor comum.

• C. Certo
• E. Errado

A figura acima mostra um amplificador eletrônico em que todos os capacitores têm impedância desprezível na faixa de freqüência útil do amplificador. Com relação a esse circuito, julgue os seguintes itens.

O aumento em 10% do resistor RC causaria diminuição em 10% do ganho de tensão do amplificador.

• C. Certo
• E. Errado

A figura acima mostra um amplificador eletrônico em que todos os capacitores têm impedância desprezível na faixa de freqüência útil do amplificador. Com relação a esse circuito, julgue os seguintes itens.

A impedância de entrada do amplificador é igual à soma dos valores dos resistores R₁ e R₂.

• C. Certo
• E. Errado

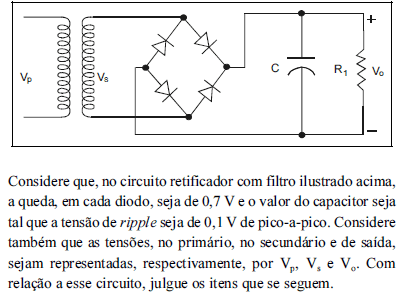

Se o valor do capacitor for aumentado, a tensão de ripple deverá diminuir.

• C. Certo
• E. Errado

Para que o circuito funcione de forma apropriada, cada diodo deverá suportar, obrigatoriamente, tensão máxima reversa oito vezes superior à tensão máxima no secundário do transformador.

• C. Certo
• E. Errado

Dentre as afirmativas abaixo, sobre um projeto de automação industrial, é INCORRETA:

• A.

  O diagrama de malha é um documento destinado à equipe de manutenção e, portanto, pode ser emitido depois da partida da unidade.

• B.

  O diagrama lógico é desenvolvido a partir de uma tabela de causas e efeitos e corresponde ao documento mais importante na configuração de um sistema de proteção.

• C.

  A classificação de área quanto à explosividade tem pouca ou nenhuma influência na especificação de um sistema de controle, se este for instalado em local não classificado.

• D.

  A especificação funcional de um sistema de controle deve descrevê-lo, desde seus critérios básicos e padrões para desenvolvimento de interface operacional até o carregamento e interligação de hardware.

• E.

  A arquitetura de um sistema de automação define o arranjo/topologia das redes de comunicação, devendo, portanto, levar em consideração as limitações dos dispositivos e sistemas de controle que a constituem.

O circuito abaixo é um contador montado com Flip-Flop do tipo T, sendo identificado como um

• A.

  Contador síncrono e crescente.

• B.

  Contador síncrono e decrescente.

• C.

  Contador assíncrono e crescente.

• D.

  Contador assíncrono e decrescente.

• E.

  Contador síncrono e seqüência aleatória.
