Questões de Engenharia Eletrônica do ano 2006

Uma fibra óptica possui um núcleo com 50 μm de diâmetro e índice de refração igual a 1,50. Sua casca tem um diâmetro de 125 μm e índice de refração igual a 1,48. O ângulo crítico, entre o núcleo e a casca, é:

• A.

  11,8º

• B.

  23,6º

• C.

  33,4º

• D.

  47,2º

• E.

  80,6º

Duas estações da Companhia de Gás da Bahia – Bahiagás estão interligadas por meio de uma fibra óptica com núcleo de 50 μm e casca de 125 μm de diâmetro. De acordo com o fabricante, essa fibra apresenta um fator de atenuação igual a 2,7 dB/km no comprimento de onda de 825 μm. Aplicando uma potência óptica de 120 μW, a potência de saída, após 12 km de extensão, considerando que não houvesse nenhuma emenda na fibra, é

• A.

  0,07 dBm

• B.

  10,07 dBm

• C.

  -10,07 dBm

• D.

  -20,61 dBm

• E.

  -41,61 dBm

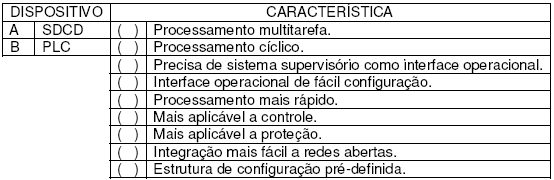

Considerando as duas colunas referentes à funcionalidade de um sistema de controle e proteção, identifique a seqüência descendente que melhor as correlaciona.

• A.

  B, A, B, A, B, A, B, B, A

• B.

  A, B, B, A, B, A, A, B, B

• C.

  A, B, A, B, A, B, A, A, A

• D.

  B, A, A, A, A, A, B, A, A

• E.

  A, B, B, A, B, A, B, B, A

As substâncias normalmente encontradas na composição química do Petróleo ou do Gás Natural são:

• A. Metano, Etileno, Asfalto, Gasolina, Amônia e Uréia.
• B. Metano, Etano, Propano, Butanos, Glicois e Glicose.
• C. Metano, Etano, Propano, Butanos, Pentanos e Hexanos.
• D. Metanol, Etanol, Glicose, Butadieno, Butanos e Hexanos.
• E. Metano, Etano, Etileno, Propano, Propeno e Trietilenoglicol.
