Julgue os itens a seguir, considerando ideais todos os componentes dos circuitos apresentados.
A tensão de saída do circuito a seguir é dada por VS = -4Ve -8
Com relação a fontes de alimentação DC eletrônicas, julgue o item que se segue.
Nos retificadores de onda completa usados em fontes que não empregam transformador com tomada central (center tap), é necessário o uso de apenas um diodo retificador.
Com relação a transistores bipolares e a transistores de efeito de campo, julgue os itens que se seguem.
No transistor bipolar do tipo NPN, os terminais do emissor e da base se conectam a blocos construídos com materiais do tipo N, e o terminal do coletor se conecta a um bloco de material do tipo P.
Com relação a transistores bipolares e a transistores de efeito de campo, julgue os itens que se seguem.
No transistor MOSFET do tipo NMOS, a região correspondente ao canal é construída com material do tipo N, o canal induzido é do tipo P, e as regiões de fonte e dreno são do tipo P.

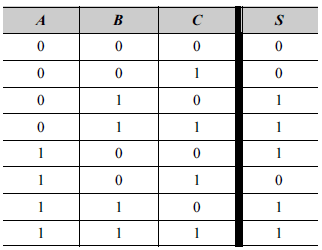

A figura acima mostra a tabela verdade que descreve o funcionamento de um circuito combinacional de 3 entradas — A B e C —, e uma saída — S. Com relação a essa tabela verdade, julgue os itens subseqüentes.
A expressão booleana mínima, na forma soma de produtos, para a tabela verdade acima é .
A figura acima mostra a tabela verdade que descreve o funcionamento de um circuito combinacional de 3 entradas — A B e C —, e uma saída — S. Com relação a essa tabela verdade, julgue os itens subseqüentes.
A expressão booleana mínima, na forma produto de somas, para a tabela verdade acima é .
A figura acima mostra a tabela verdade que descreve o funcionamento de um circuito combinacional de 3 entradas — A B e C —, e uma saída — S. Com relação a essa tabela verdade, julgue os itens subseqüentes.
É possível realizar um circuito lógico correspondente à tabela verdade usando 4 portas NÃO-E de duas entradas.
A figura acima mostra um circuito lógico implementado com portas TTL. Com relação a esse circuito, é correto afirmar que
a saída S assumirá o valor lógico 0, caso as entradas A, B, C, D e E assumam todas o valor lógico 1.
Com relação às características dos circuitos digitais construídos com tecnologias TTL e CMOS, julgue os itens que se seguem.
Nas portas lógicas TTL com saída do tipo totem-pole, é necessária a inclusão de um resistor de pull-up para que o dispositivo funcione de forma adequada. Nas portas TTL do tipo open colector, não se deve incluir os resistores de pullup, pois estes não permitirão o funcionamento correto da porta.
Com relação às características dos circuitos digitais construídos com tecnologias TTL e CMOS, julgue os itens que se seguem.
Em portas lógicas do tipo CMOS, são utilizados tanto MOSFET de canal N quanto MOSFET de canal P.
