A análise vetorial de sinais modulados digitalmente provê ferramentas visuais e numéricas que ajudam a identificar e quantificar rapidamente deteriorações presentes nesse tipo de sinais. Essas ferramentas são atualmente oferecidas por diversos instrumentos de medição e, assim, já se tornaram comuns no trabalho de avaliação de sistemas de transmissão digital. Julgue os itens 30 e 31, relacionados com esse tipo de análise de sinais modulados. É correto afirmar que, na figura a seguir, mostram-se os diagramas IQ de três sinais QPSK deteriorados por ruído AWGN. Entre os três sinais apresentados, a intensidade do ruído é maior no sinal representado pelo diagrama (a) e menor no sinal representado por (c) .

• C. Certo
• E. Errado

A análise vetorial de sinais modulados digitalmente provê ferramentas visuais e numéricas que ajudam a identificar e quantificar rapidamente deteriorações presentes nesse tipo de sinais. Essas ferramentas são atualmente oferecidas por diversos instrumentos de medição e, assim, já se tornaram comuns no trabalho de avaliação de sistemas de transmissão digital. Julgue os itens 30 e 31, relacionados com esse tipo de análise de sinais modulados.

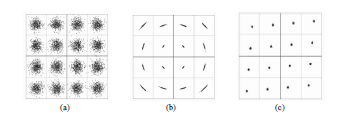

Considere que a figura a seguir mostre os diagramas de constelação de três sinais 16-QAM deteriorados por ruído ou degradações de RF. Nesse caso, é possível que no diagrama indicado por (a) haja predomínio de ruído aditivo; em (b), de degradação do nível devido a ruído de fase; e em (c), de degradação devido a erro de quadratura (ou de fase) I-Q.

• C. Certo
• E. Errado

O nível da deterioração sofrida por um sinal modulado digitalmente pode ser avaliado por várias medidas ou figuras de mérito, sendo que, entre as mais utilizadas, estão a BER (bit error rate), a razão sinal-ruído (RSR), a MER (modulation error ratio) e a EVM (error vector magnitude). Julgue os itens a seguir, relativos a esse assunto. Tanto a MER e quanto a EVM medem, essencialmente, a diferença ou erro vetorial entre o sinal recebido e um sinal de referência ou ideal. Contudo, elas calculam esse erro de formas diferentes, sendo a MER usualmente expressa em dB, enquanto a EVM é expressa em porcentagem. A conversão entre as duas medidas pode ser feita quando a constelação de sinais é conhecida.

• C. Certo
• E. Errado

O nível da deterioração sofrida por um sinal modulado digitalmente pode ser avaliado por várias medidas ou figuras de mérito, sendo que, entre as mais utilizadas, estão a BER (bit error rate), a razão sinal-ruído (RSR), a MER (modulation error ratio) e a EVM (error vector magnitude). Julgue os itens a seguir, relativos a esse assunto.

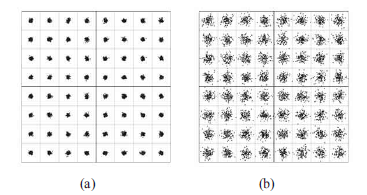

Considere que a figura a seguir mostre os diagramas de constelação de dois sinais 64-QAM deteriorados. Os valores da MER e da EVM para o sinal (a) são maiores que os respectivos valores para o sinal (b).

• C. Certo
• E. Errado

O nível da deterioração sofrida por um sinal modulado digitalmente pode ser avaliado por várias medidas ou figuras de mérito, sendo que, entre as mais utilizadas, estão a BER (bit error rate), a razão sinal-ruído (RSR), a MER (modulation error ratio) e a EVM (error vector magnitude). Julgue os itens a seguir, relativos a esse assunto. Se a única degradação significativa presente em um sinal é devida a ruído gaussiano aditivo, então a MER e a razão sinal-ruído se tornam medidas equivalentes para esse sinal.

• C. Certo
• E. Errado

Com relação a sistemas de telecomunicações, a técnicas de modulação/demodulação digital, a dispositivos utilizados nesses sistemas e aos efeitos das não-linearidades em enlaces de comunicação digital, julgue os itens seguintes. Sistemas de telecomunicações OFDM/OFDMA, por utilizarem portadoras ortogonais, são imunes ao ruído de fase de osciladores e, por isso, permitem o uso mais eficiente do espectro eletromagnético, quando comparado a sistemas FDM/FDMA e TDM/TDMA. Essa vantagem se destaca, principalmente, em sistemas com forte influência do efeito Doppler, que reduz a banda de coerência do canal de RF e, por isso, exige o uso de canais de faixa estreita, como forma de combate ao desvanecimento seletivo em frequência decorrente desse efeito.

• C. Certo
• E. Errado

Com relação a sistemas de telecomunicações, a técnicas de modulação/demodulação digital, a dispositivos utilizados nesses sistemas e aos efeitos das não-linearidades em enlaces de comunicação digital, julgue os itens seguintes. Sistemas de telecomunicações OFDM/OFDMA não são imunes aos efeitos de intermodulação causados por amplificadores de potência, podendo apresentar, entre outros fatores, PAPR (peak-to-average power ratio) superior ao de sistemas convencionais TDM/TDMA. Uma forma de reduzir o PAPR de sistemas OFDM/OFDMA é pelo emprego de técnicas de clipping, que, por outro lado, pode causar distorção do sinal transmitido e aumentar a radiação fora da banda, incrementando, assim, o ACPR (adjacent channel power ratio) do sinal.

• C. Certo
• E. Errado

Com relação a sistemas de telecomunicações, a técnicas de modulação/demodulação digital, a dispositivos utilizados nesses sistemas e aos efeitos das não-linearidades em enlaces de comunicação digital, julgue os itens seguintes. Sistemas de telecomunicações OFDM/OFDMA apresentam, normalmente, PAPR inferior ao de sistemas SC-FDMA, o que faz os primeiros sistemas serem mais interessantes que os segundos quando se deseja maior eficiência de potência adicionada (PAE), pois, naqueles sistemas, ao não se exigir o emprego de técnicas de back-off para a redução da PAPR, permite-se a operação de amplificadores de potência em classes E e F, mais eficientes que amplificadores que operam em classes A, B, AB e C.

• C. Certo
• E. Errado

Com relação a sistemas de telecomunicações, a técnicas de modulação/demodulação digital, a dispositivos utilizados nesses sistemas e aos efeitos das não-linearidades em enlaces de comunicação digital, julgue os itens seguintes. A técnica denominada equilíbrio harmônico (harmonic balance) permite a análise de circuitos não-lineares de micro-ondas em regime steady state e excitados por diversos sinais periódicos, mesmo que de diferentes frequências de operação. Quando associada a técnicas de análise de envoltória (envelope analysis) no domínio temporal, a técnica de equilíbrio harmônico permite a obtenção da PAPR e da ACPR de sinais modulados digitalmente quando processados por dispositivos não-lineares de micro-ondas, tais como amplificadores de potência.

• C. Certo
• E. Errado

Com relação a sistemas de telecomunicações, a técnicas de modulação/demodulação digital, a dispositivos utilizados nesses sistemas e aos efeitos das não-linearidades em enlaces de comunicação digital, julgue os itens seguintes. O emprego de MIMO-OFDM em sistemas WiMAX permite explorar diversidade espacial em enlaces de telecomunicações, o que pode levar a aumento da capacidade de transmissão nesses sistemas.
