Questões de Engenharia Eletrônica do ano 2008

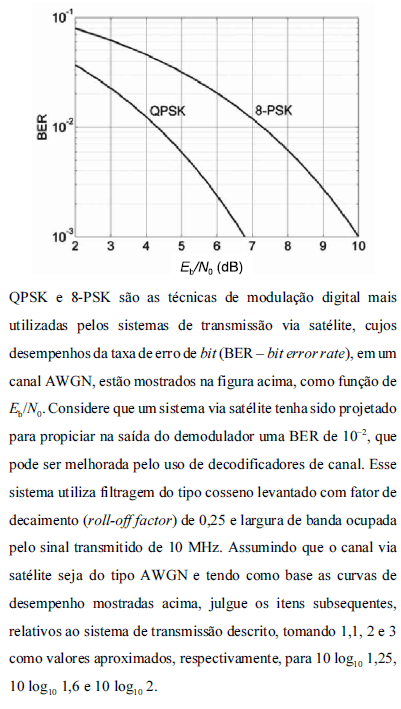

Caso o sistema implemente a técnica QPSK, a razão sinalruído — C/N — requerida na entrada do referido demodulador poderia ser menor que 5 dB.

• C. Certo
• E. Errado

Caso a modulação utilizada seja a 8-PSK, a taxa de bits bruta suportada pelo sistema pode ser 3/2 vezes maior que a taxa de bits bruta que seria suportada com a modulação QPSK, contudo o sinal 8-PSK pode exigir, na entrada do demodulador, uma potência média maior que 2 vezes a potência média requerida para o sinal QPSK.

• C. Certo
• E. Errado

Sem o uso de qualquer codificação de canal, para diminuir a BER de 10^–2 para 10^–3 na saída do demodulador QPSK, seria preciso aumentar a razão sinal-ruído C/N na entrada desse demodulador em mais de 2 dB.

• C. Certo
• E. Errado

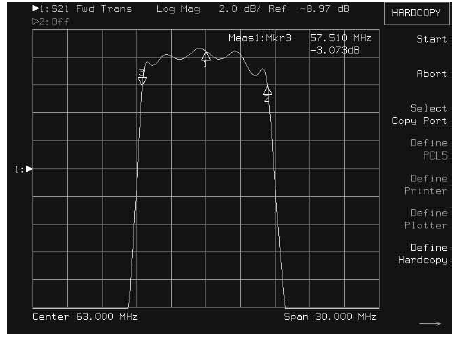

Considerando a figura acima, que mostra a tela de um analisador de redes usado na medida do módulo do parâmetro S₂₁ de um filtro passa-faixa, julgue os próximos itens.

A primeira linha horizontal superior da grade equivale ao valor de 0 dB para o módulo do S₂₁.

• C. Certo
• E. Errado

Acerca da técnica de controle de potência por PWM em reguladores, julgue os itens seguintes. Na técnica de controle por PWM com histerese, existem níveis diferentes de comparação de tensão na saída para abrir e fechar a chave entre fonte e carga.

• C. Certo
• E. Errado

Acerca da técnica de controle de potência por PWM em reguladores, julgue os itens seguintes. A técnica de controle por PWM com histerese faz que o sinal de chaveamento tenha uma frequência fixa bem estabelecida, reduzindo o ruído sobre a linha.

• C. Certo
• E. Errado

Acerca da técnica de controle de potência por PWM em reguladores, julgue os itens seguintes. Na técnica de controle por PWM com histerese, o controlador tem dificuldade em acompanhar rápidas oscilações de carga.

• C. Certo
• E. Errado

Acerca da técnica de controle de potência por PWM em reguladores, julgue os itens seguintes. São blocos básicos comuns em um controlador PWM de frequência fixa: um relógio de frequência ajustável, um amplificador do erro de tensão na saída, um gerador de forma de onda dente-de-serra e um comparador.

• C. Certo
• E. Errado

A evolução da eletrônica trouxe mudanças significativas nas fontes de alimentação. Hoje, eficientes sistemas de chaveamento de corrente são empregados na estabilização de tensão e no controle de potência entregue a cargas eletrônicas. A respeito dos reguladores de tensão chaveados e lineares, julgue os itens que se seguem.

Na configuração de regulador chaveado esquematicamente apresentado na figura abaixo, se o sinal S é tal que o transistor fica saturado durante 80% do ciclo de chaveamento, então a tensão média sobre a carga R vale aproximadamente 5 Vi, desprezando-se elementos parasitas.

• C. Certo
• E. Errado

Para se criar uma estrutura de tópicos deve-se começar o documento no formato modo de estrutura de tópicos.

PORQUE

Da mesma forma que o modo normal ou de layout de página, o modo de estrutura de tópicos oferece uma exibição exclusiva para o conteúdo do documento.

A esse respeito conclui-se que

• A. as duas afirmações são verdadeiras e a segunda justifica a primeira.
• B. as duas afirmações são verdadeiras e a segunda não justifica a primeira.
• C. a primeira afirmação é verdadeira e a segunda é falsa.
• D. a primeira afirmação é falsa e a segunda é verdadeira.
• E. as duas afirmações são falsas.
